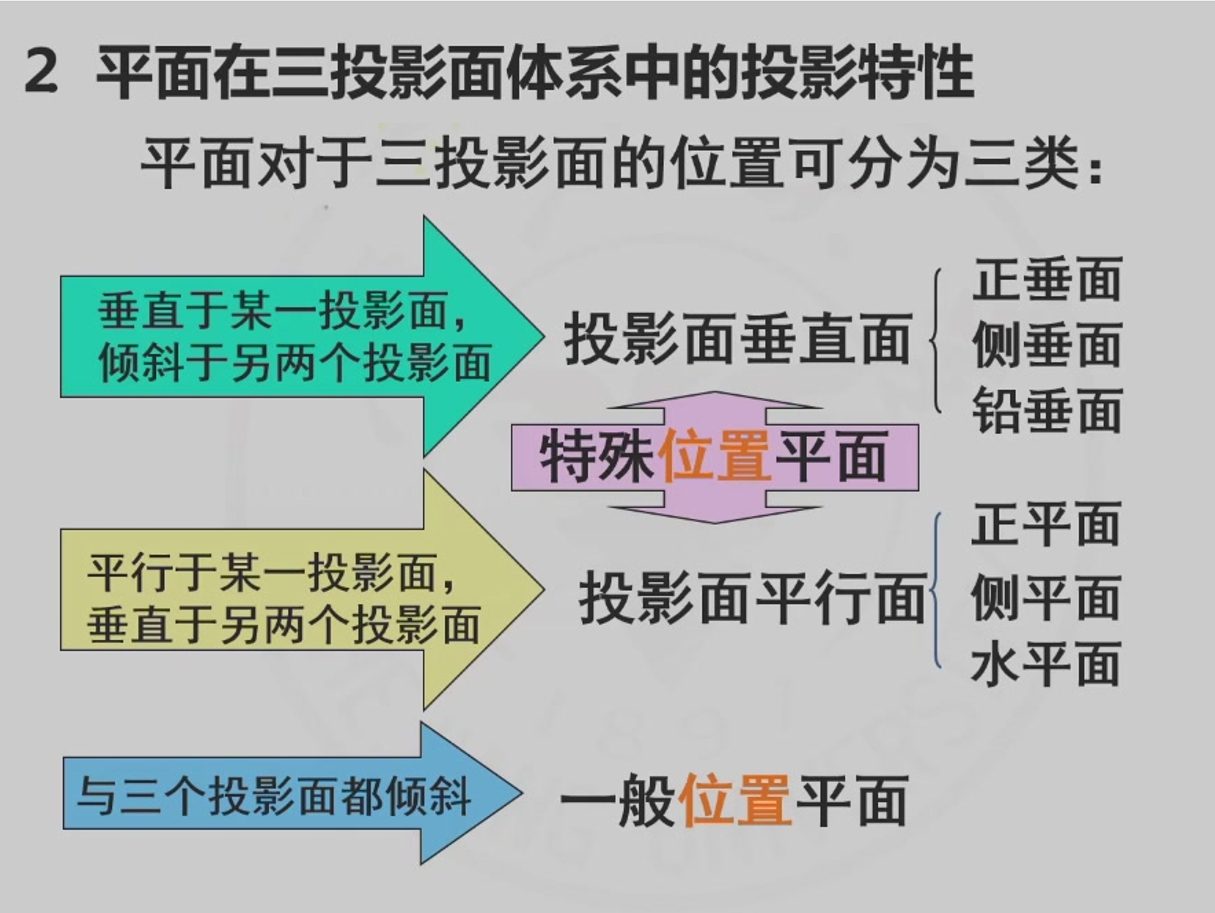

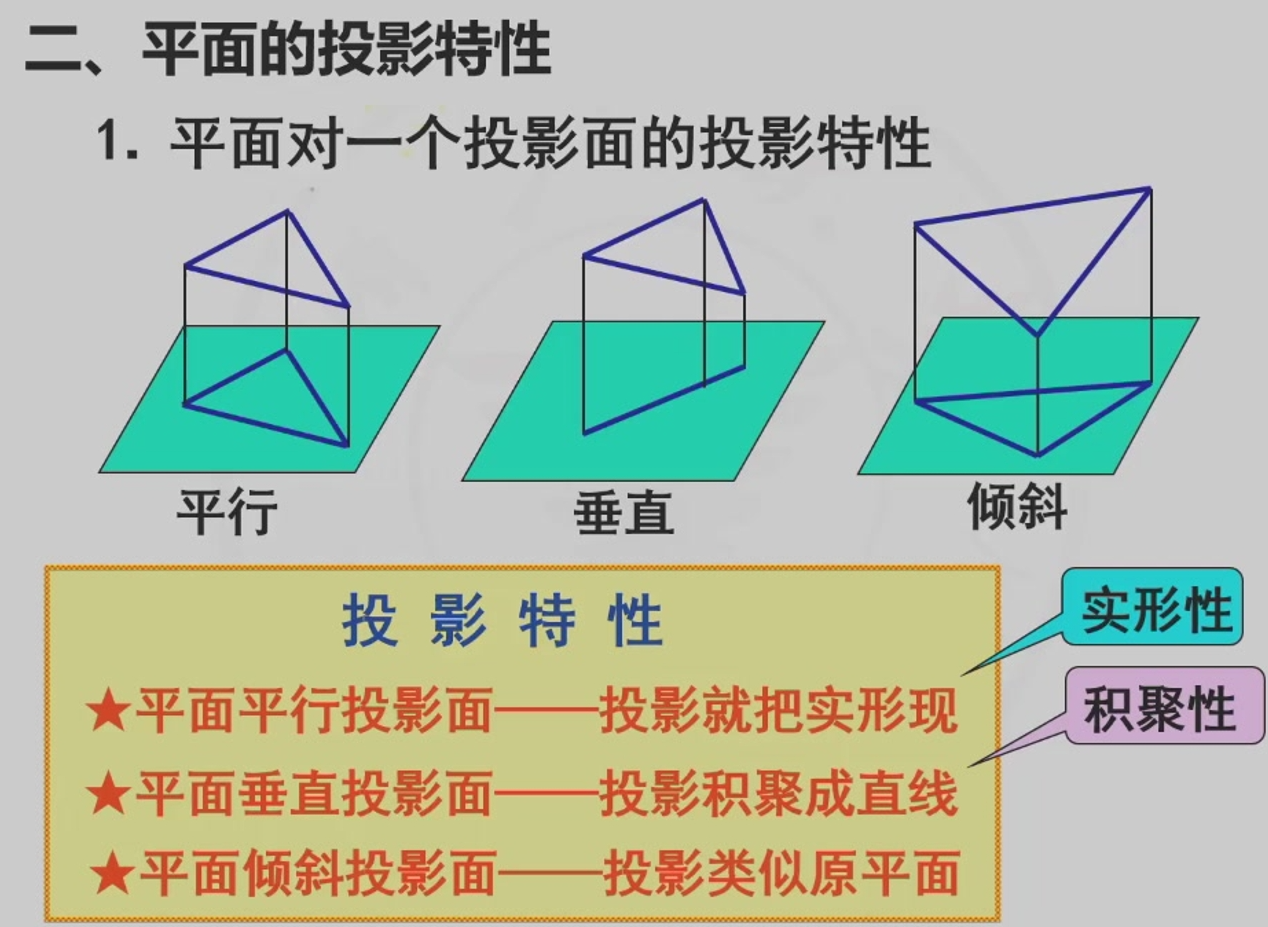

chapter2 平面的投影

alt text alt text alt text

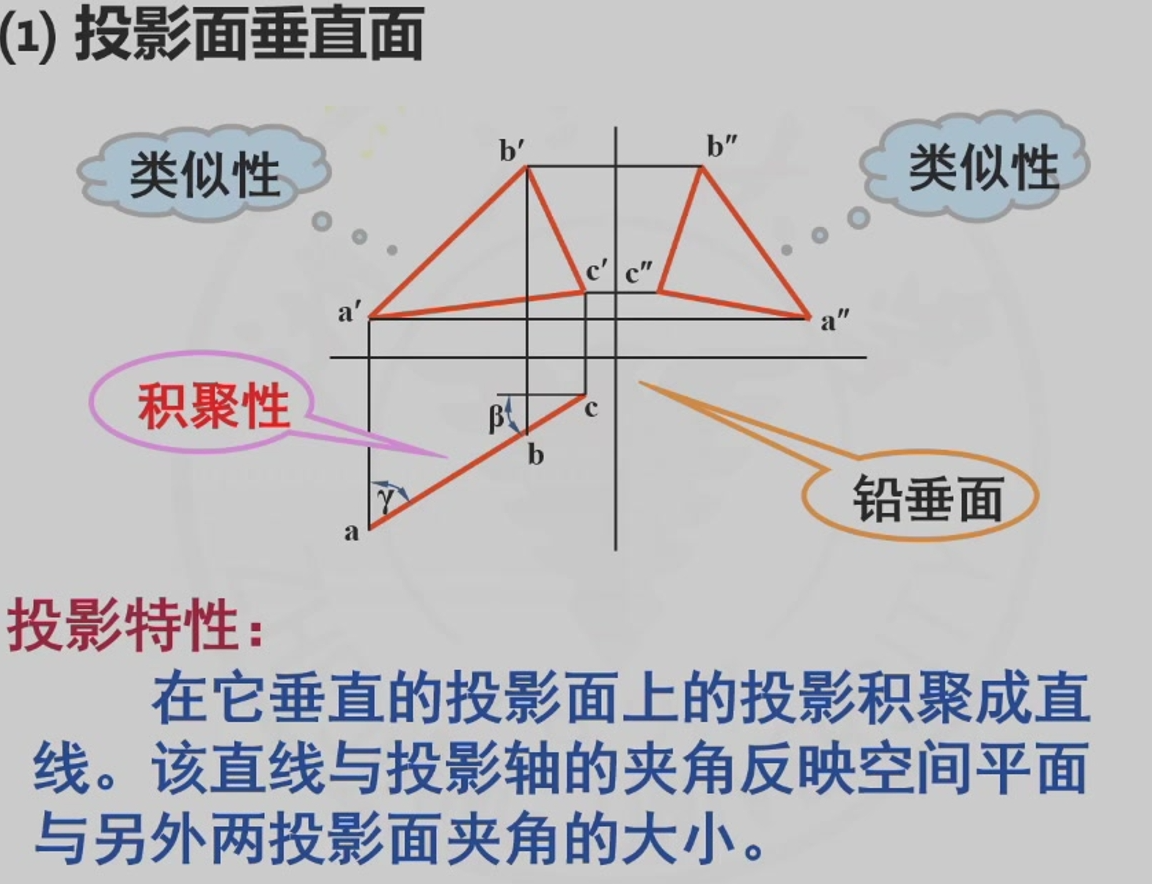

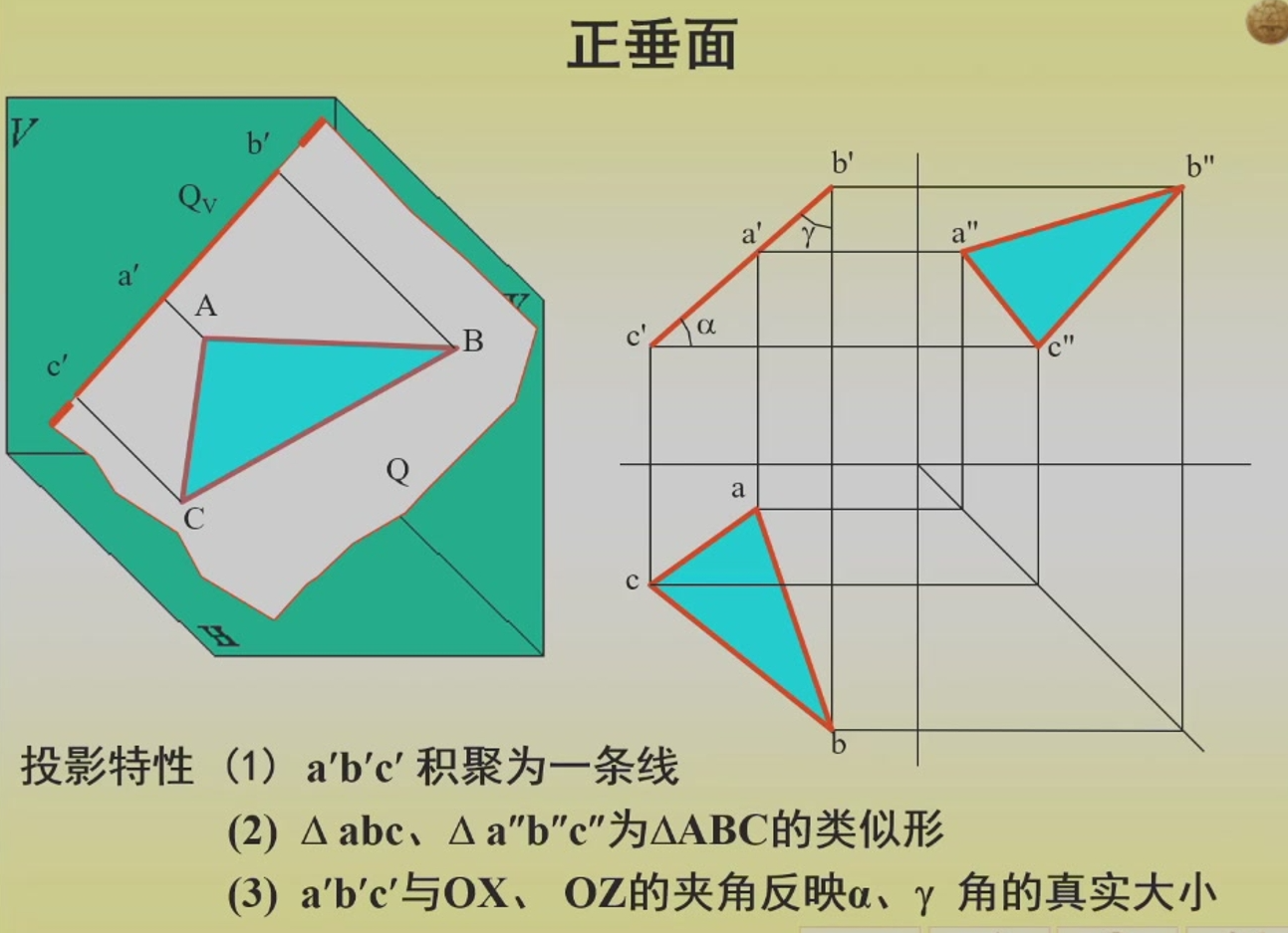

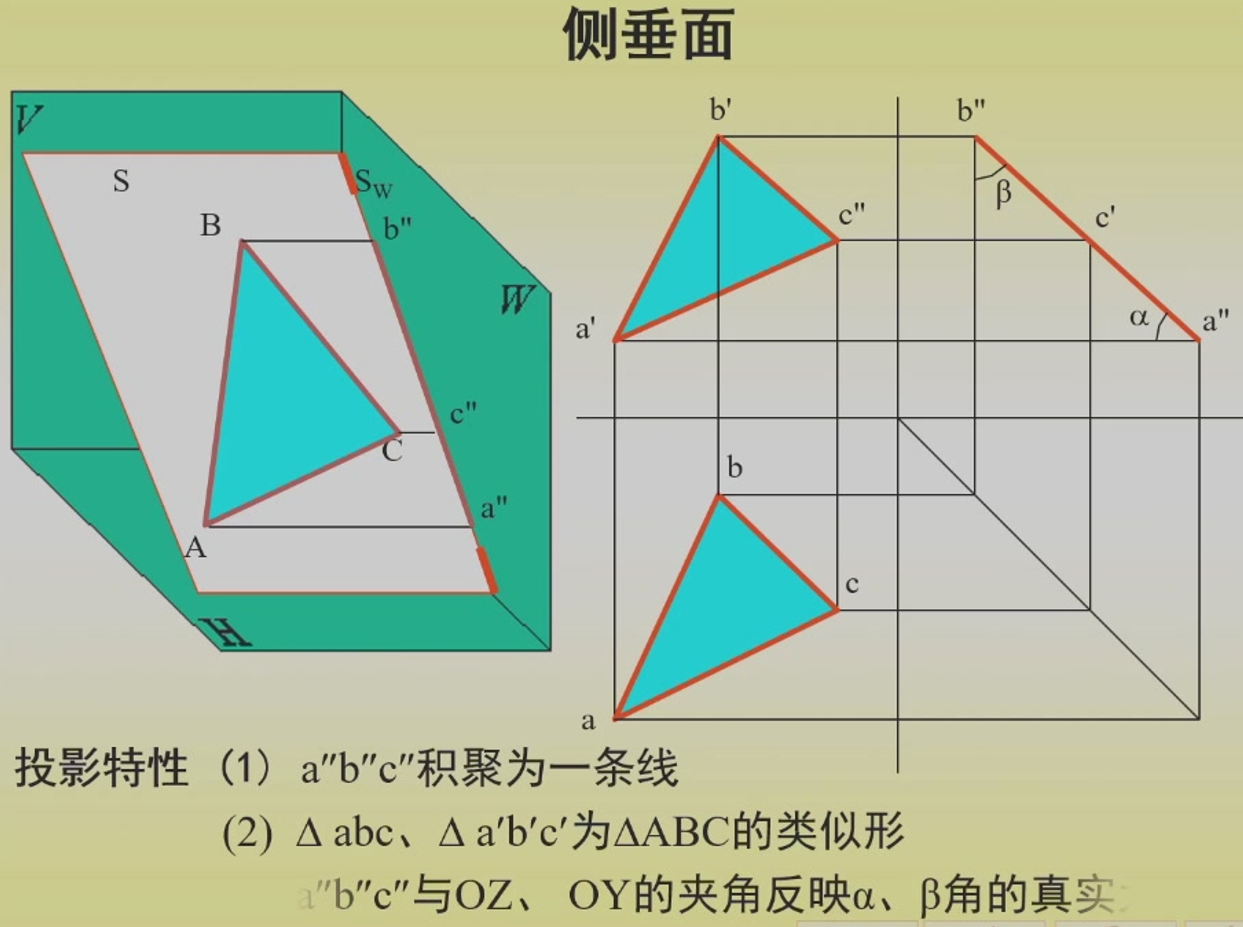

投影垂直面

alt text alt text alt text

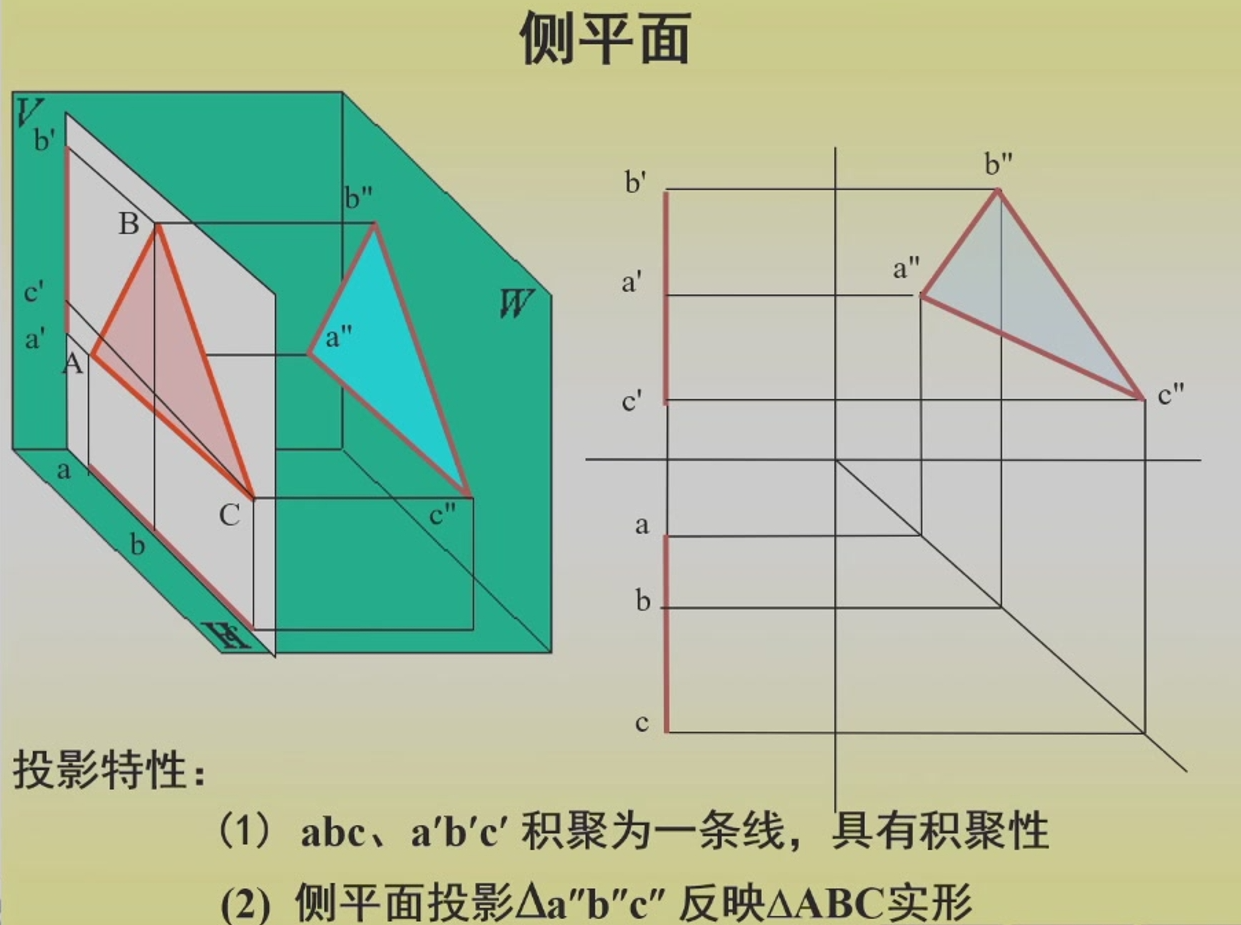

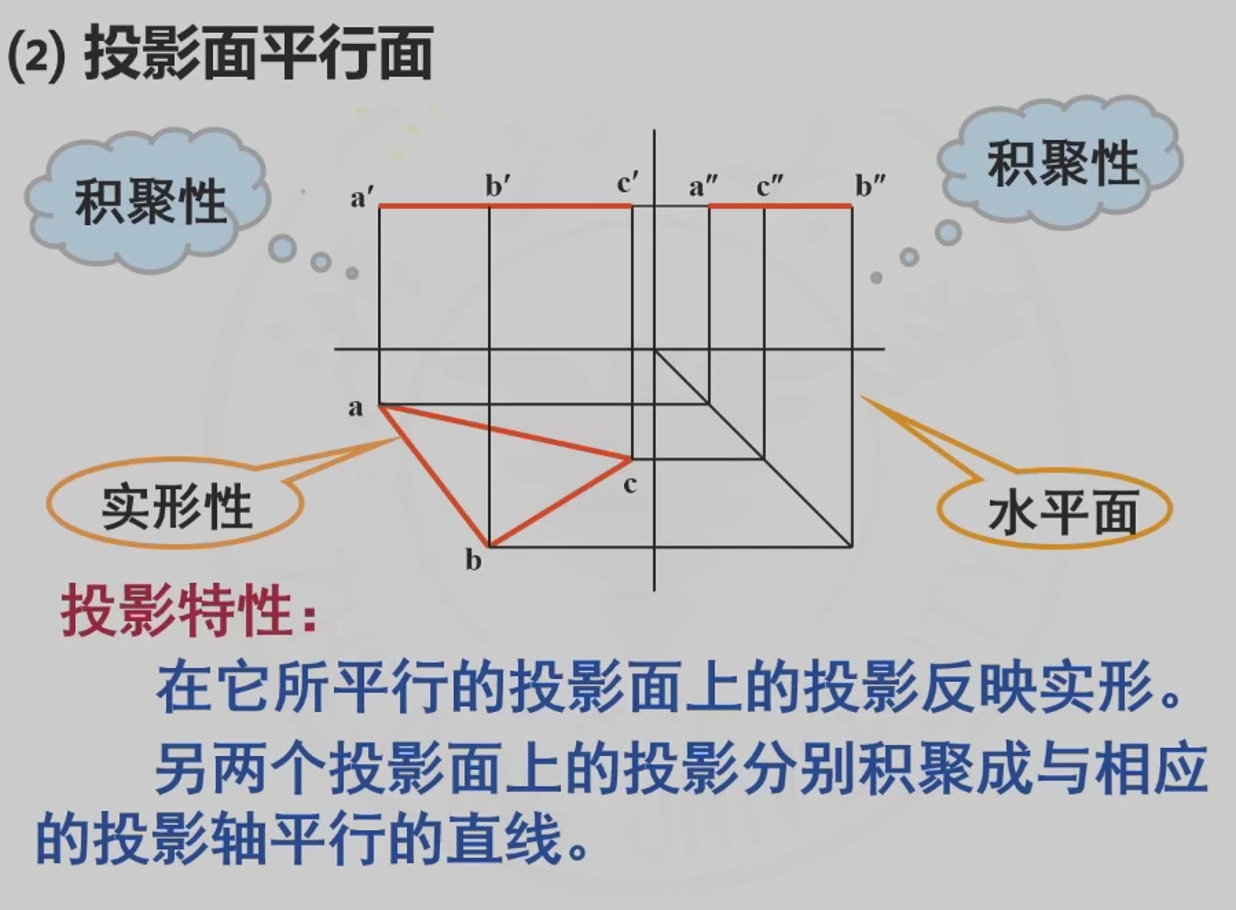

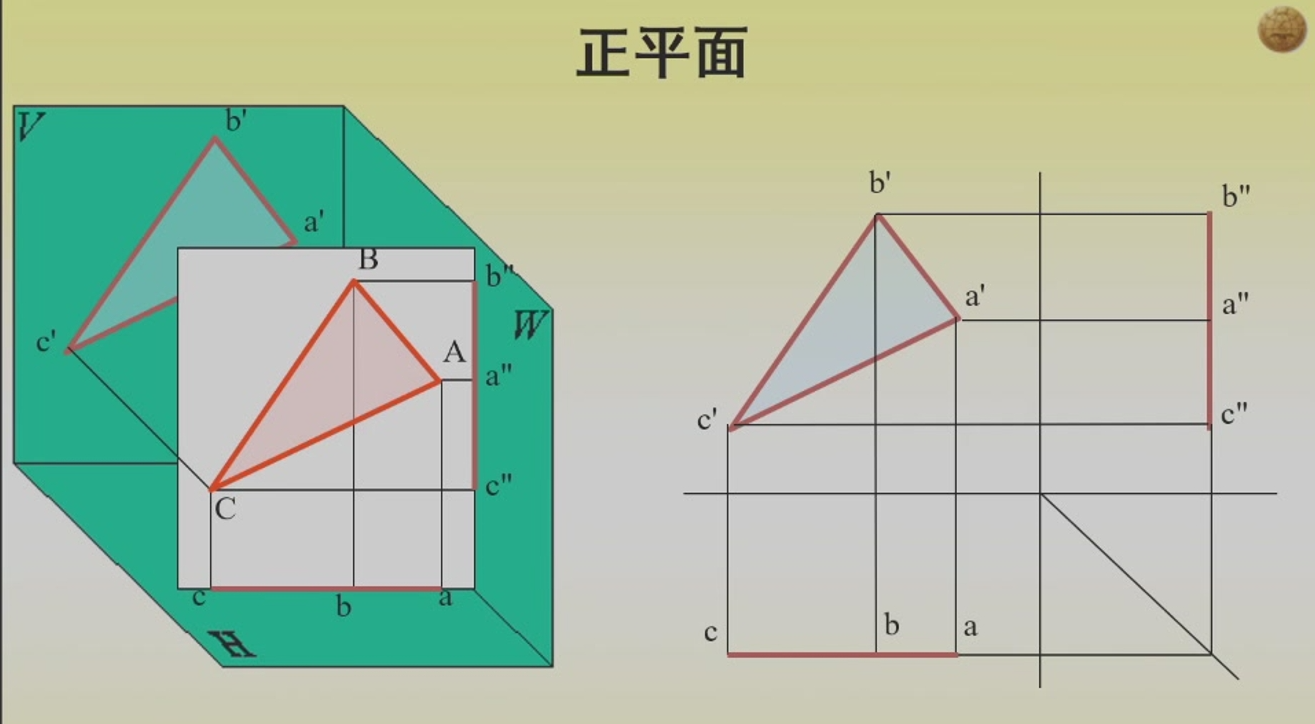

投影水平面

alt text alt text alt text

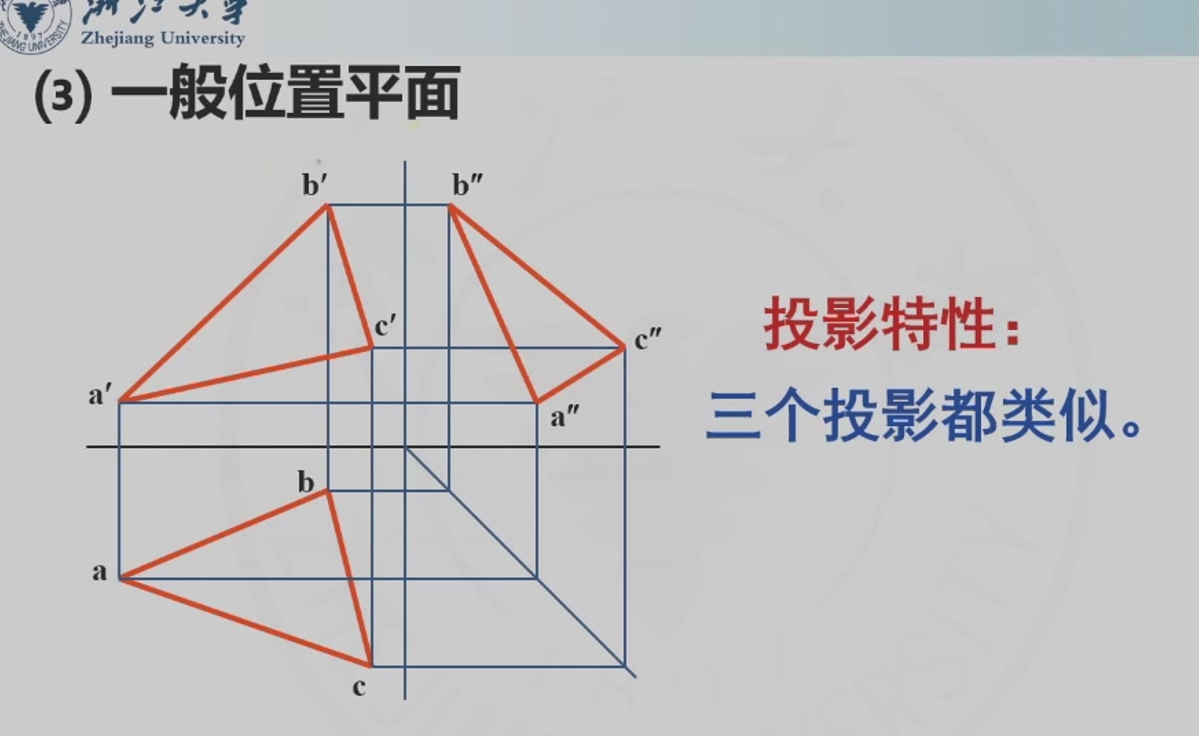

一般位置平面

alt text

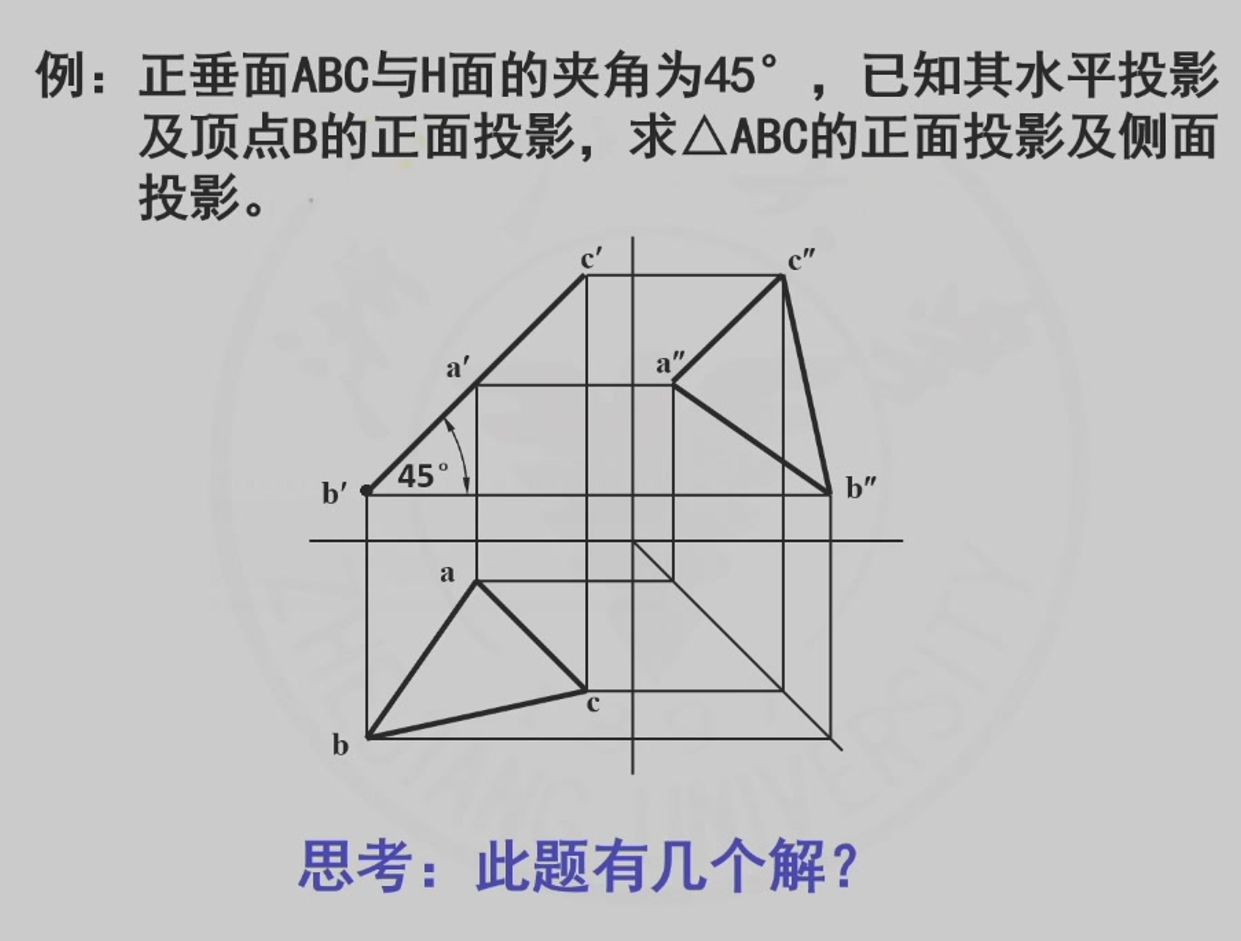

一道值得思考的例题

alt text 最终答案是2种情况，斜向右下方的45度角方向也是可以的，画不下了，但是真实能够存在的。

alt text

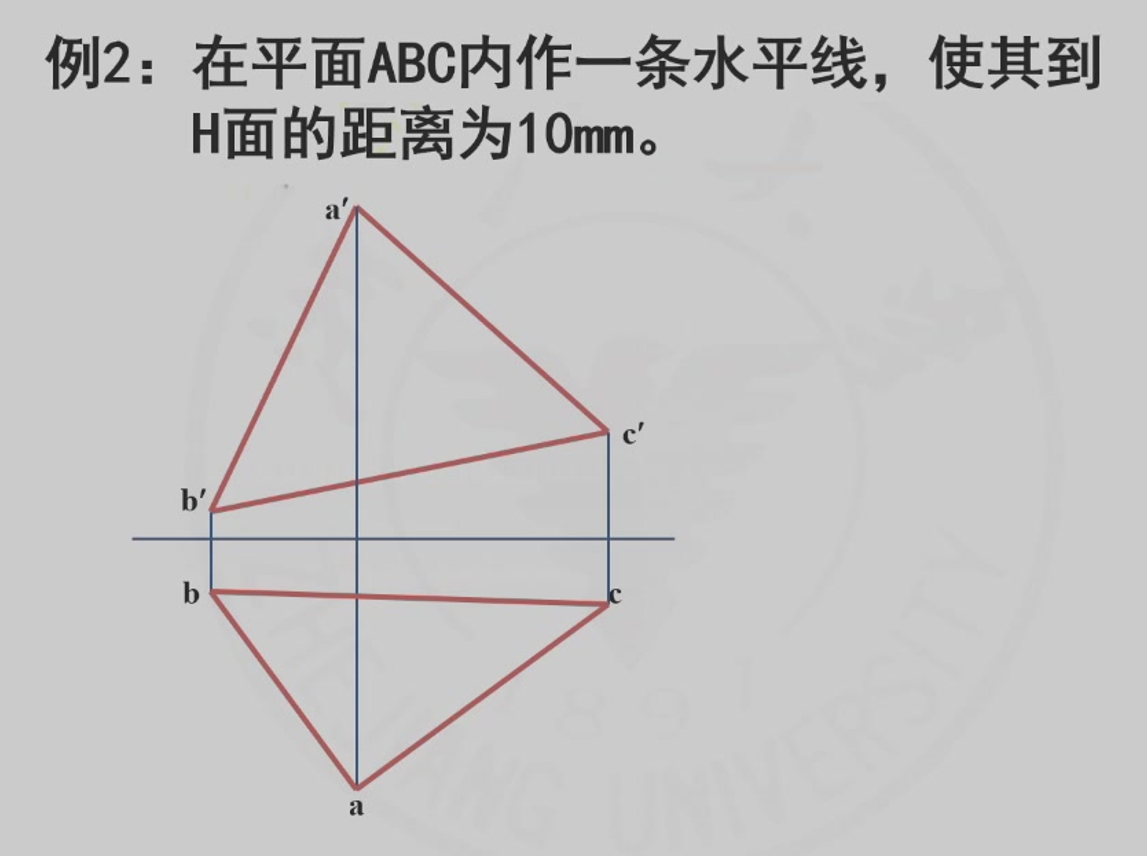

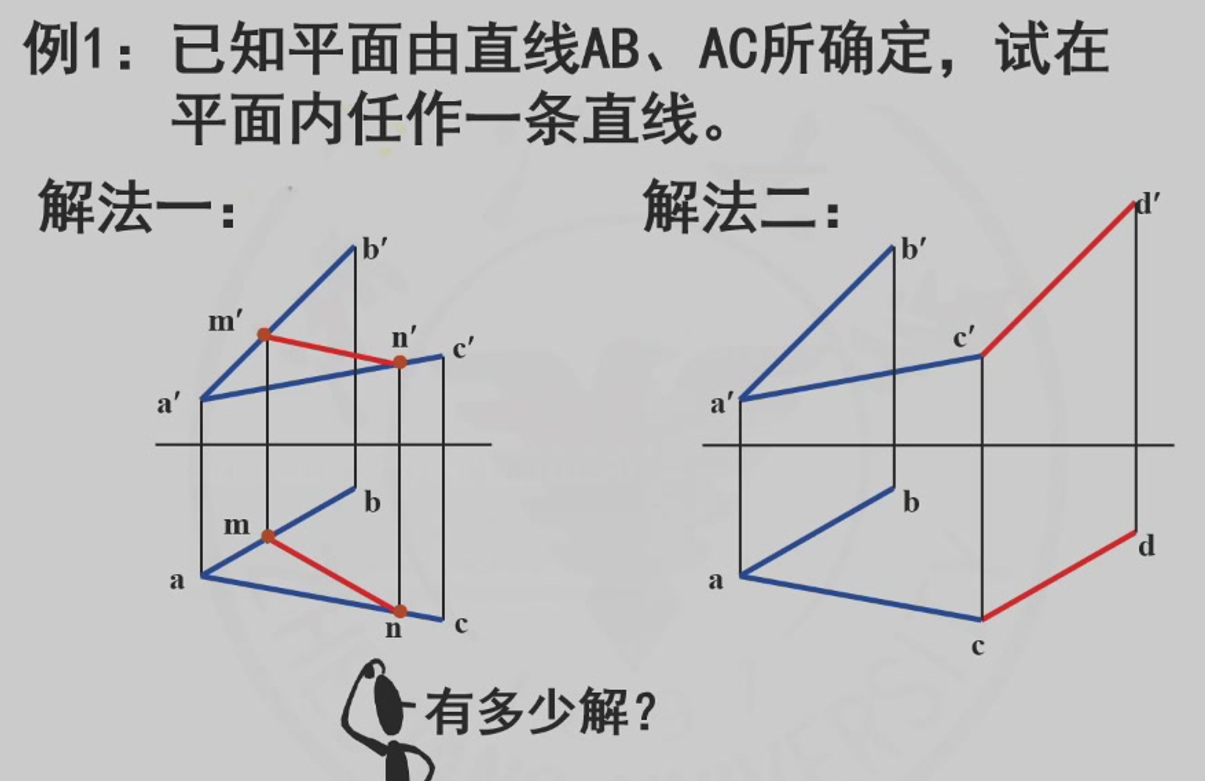

2道例题

alt text 答案当然是无穷多个啦~ alt text 这个不难

alt text

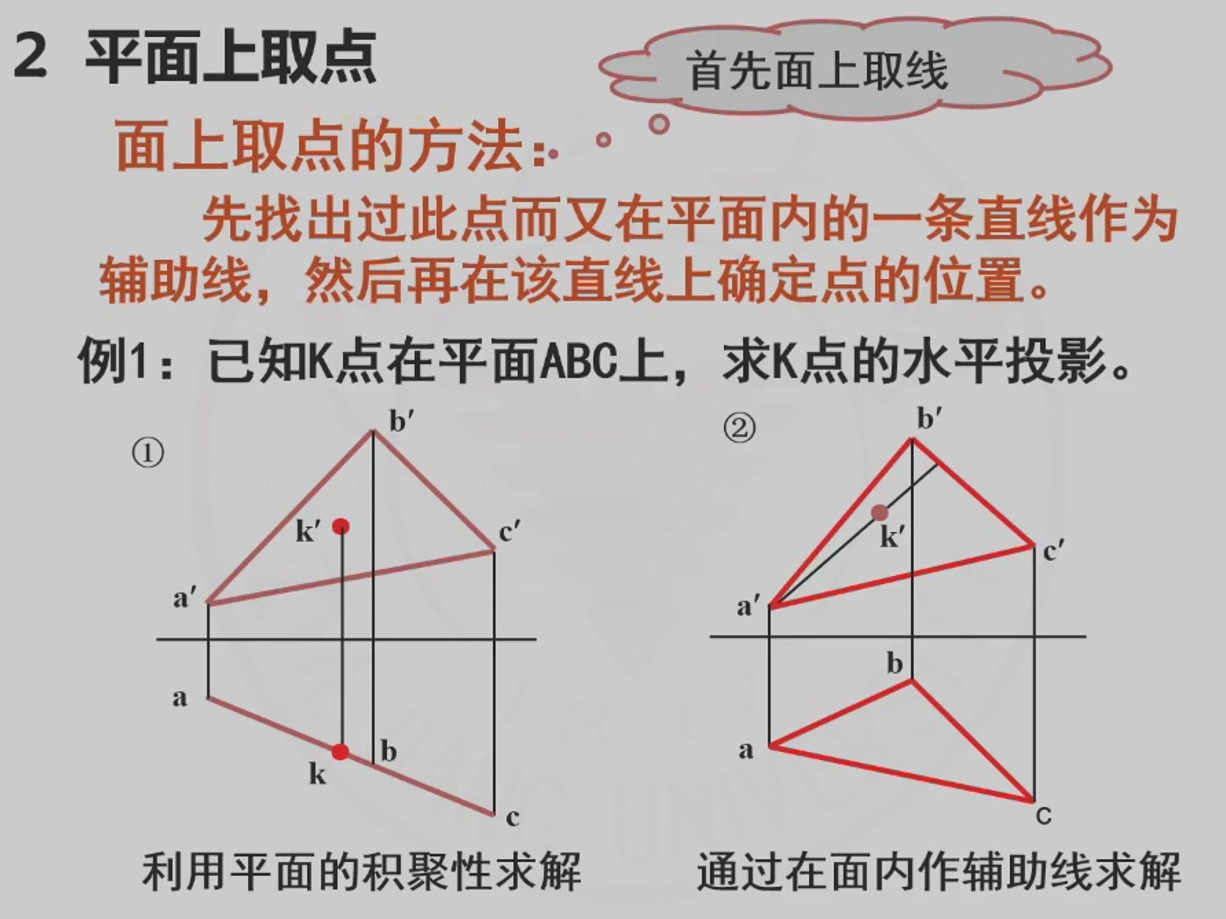

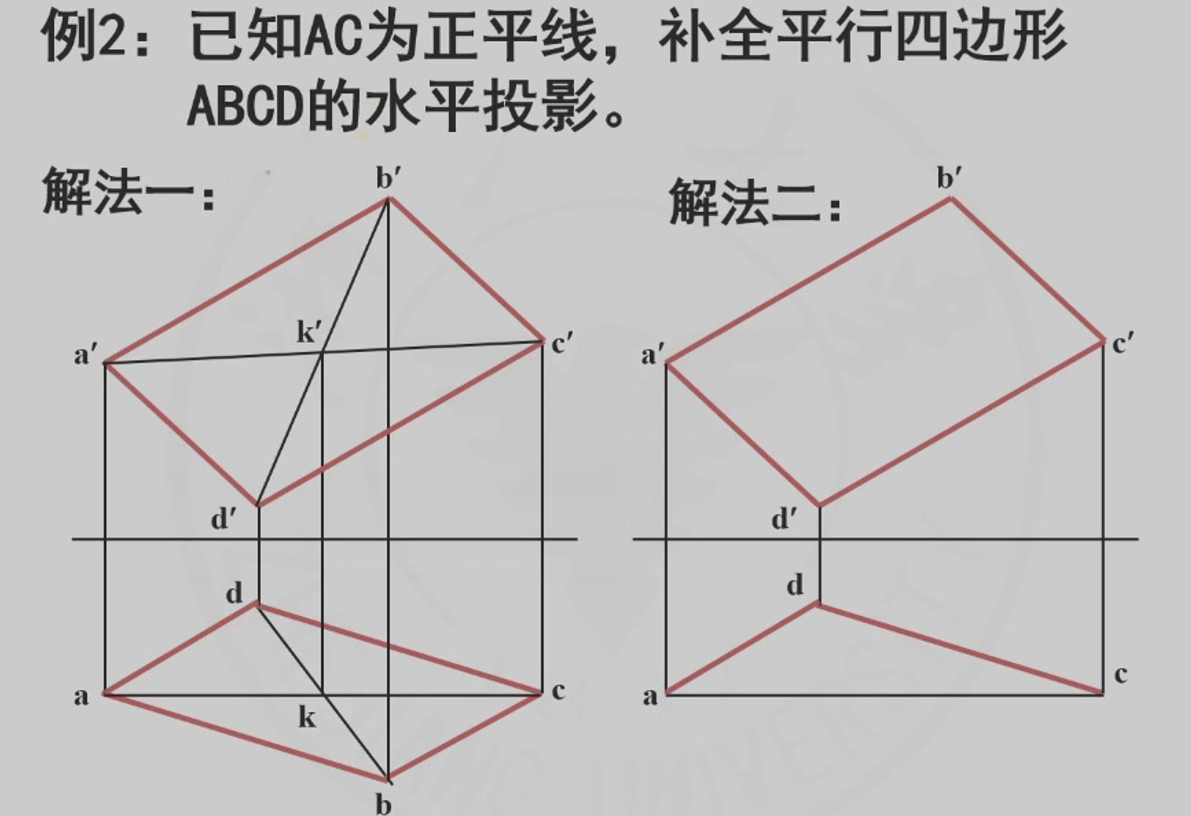

两道还可以的例题

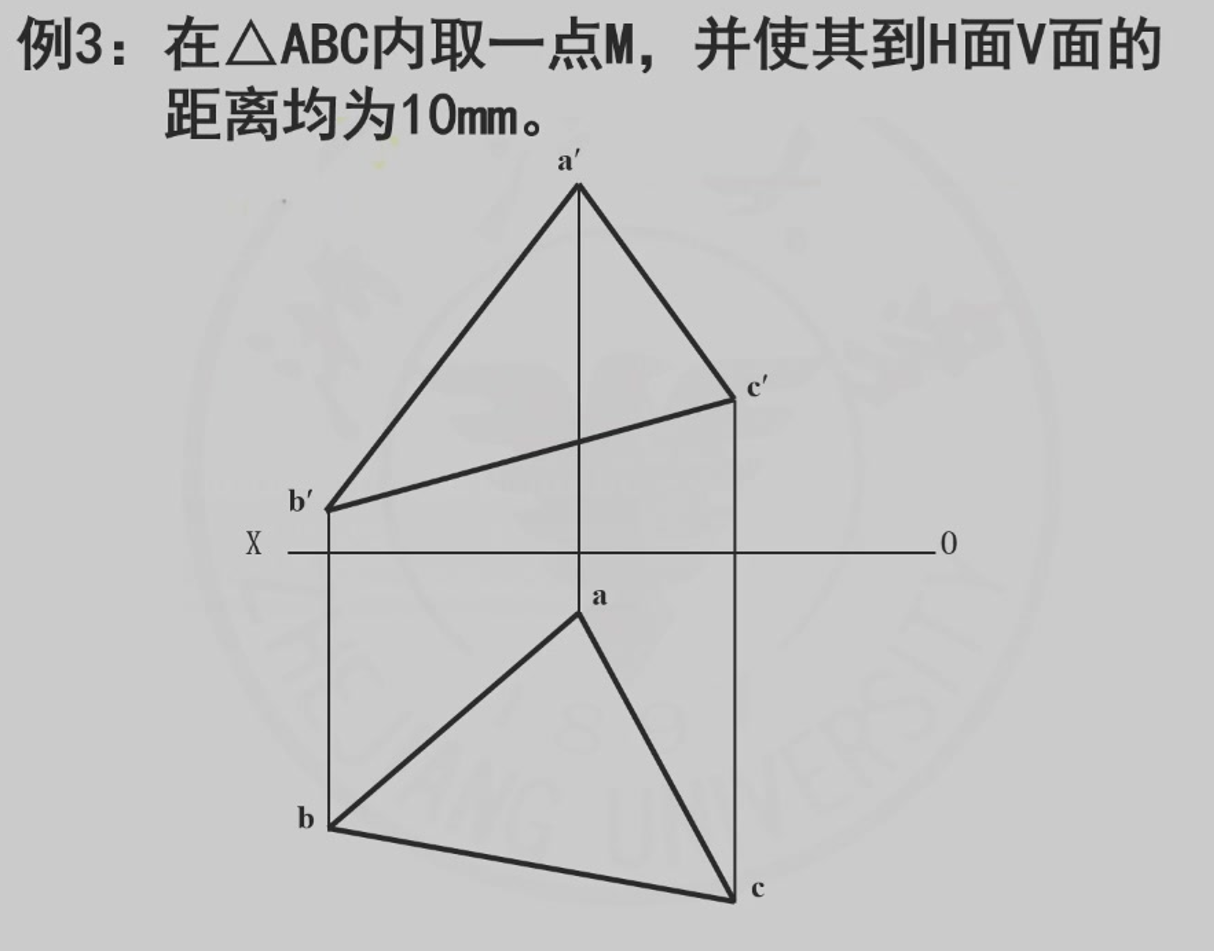

alt text alt text 例三有趣，自己动手画画，就不给答案了

直线与平面的相对位置关系

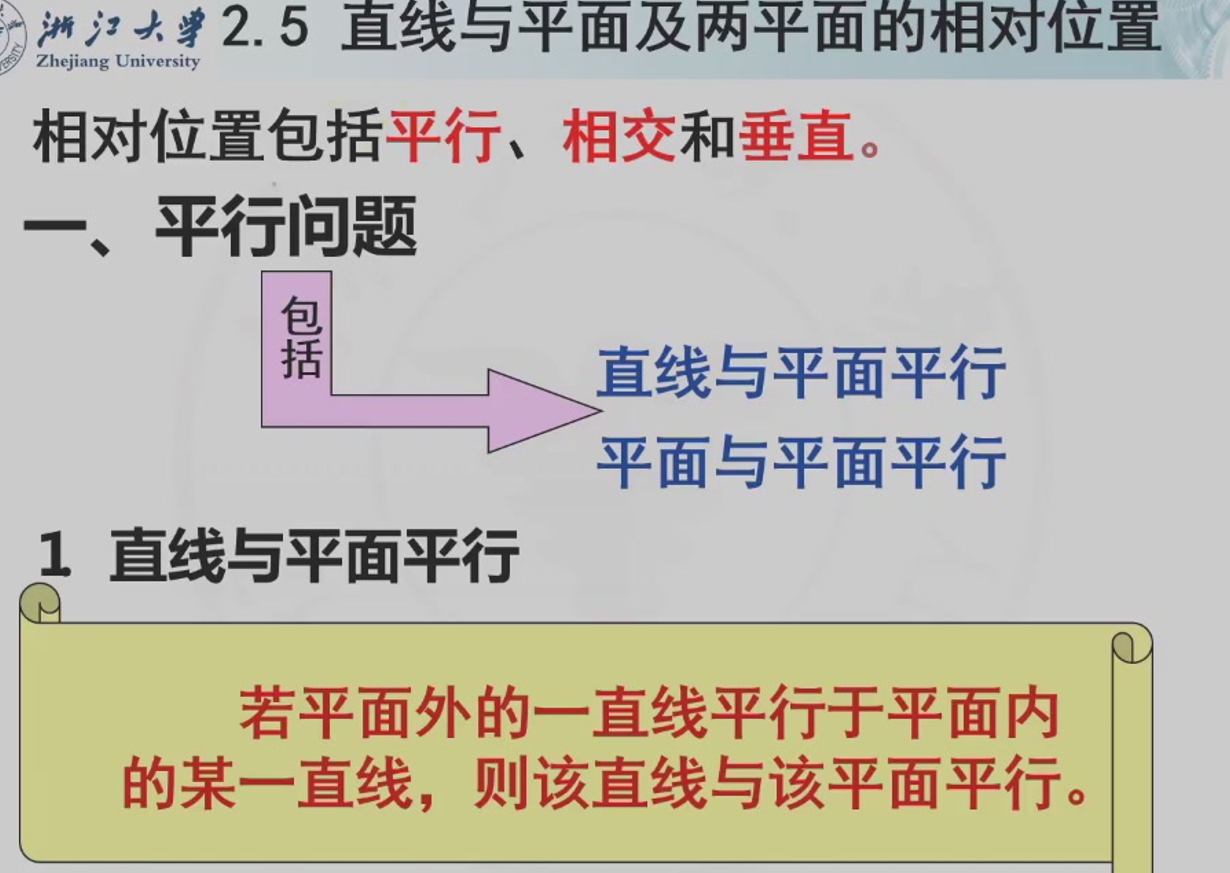

平行问题

直线与平面平行

alt text

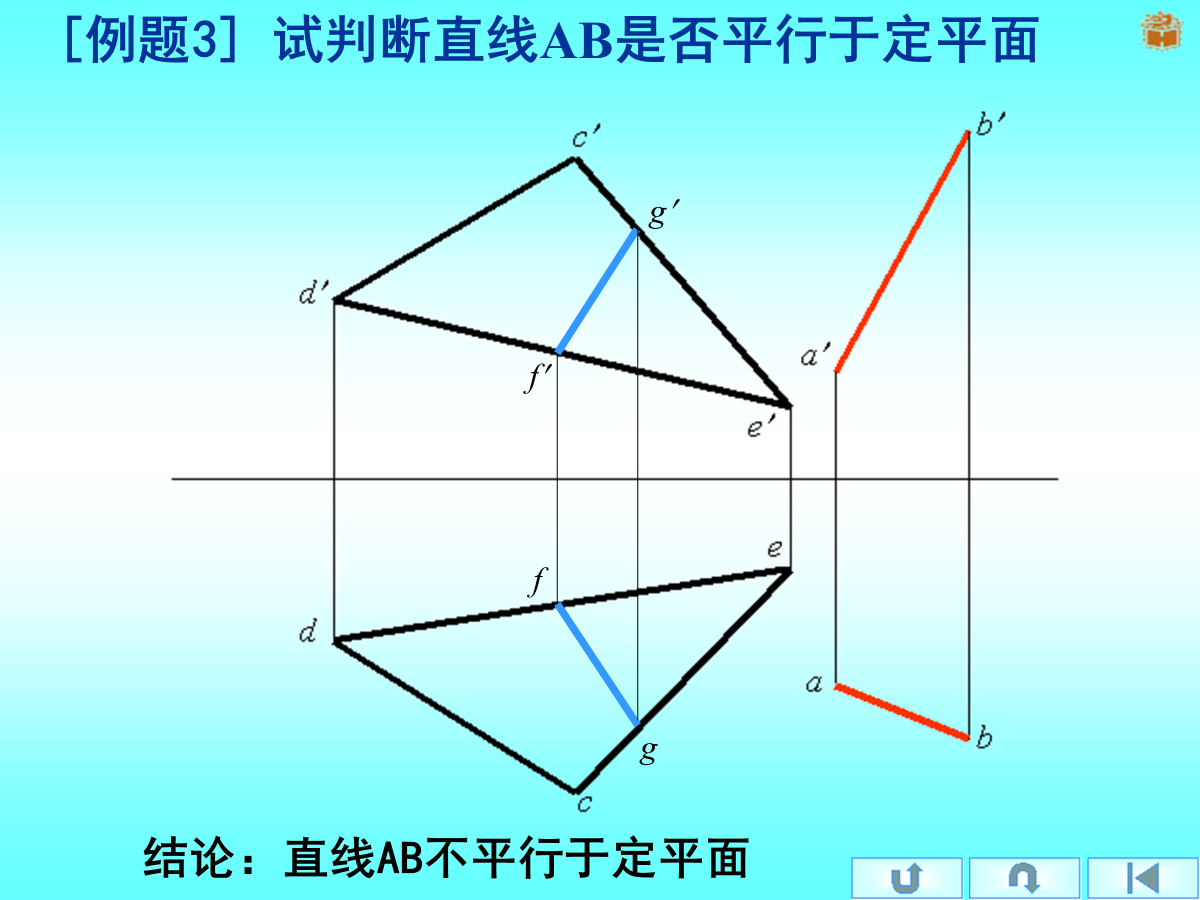

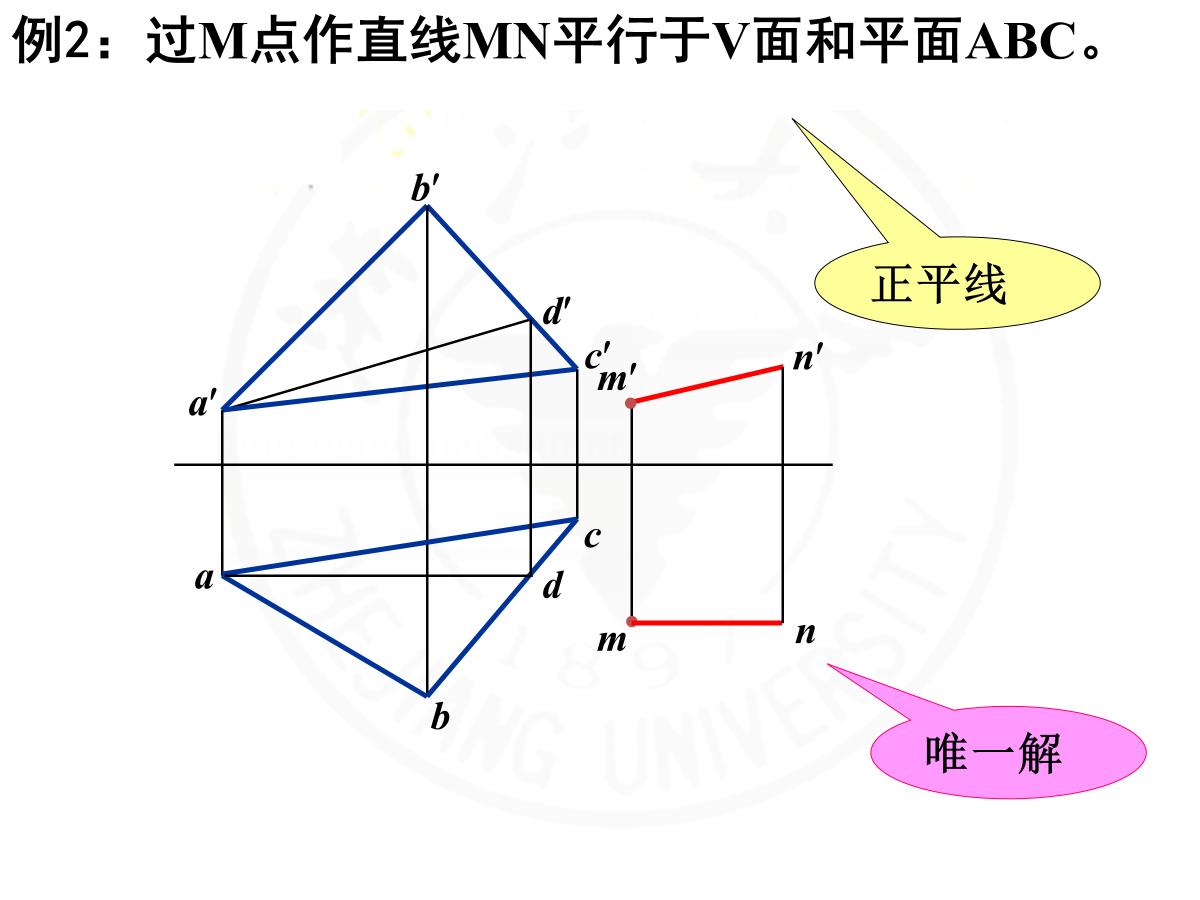

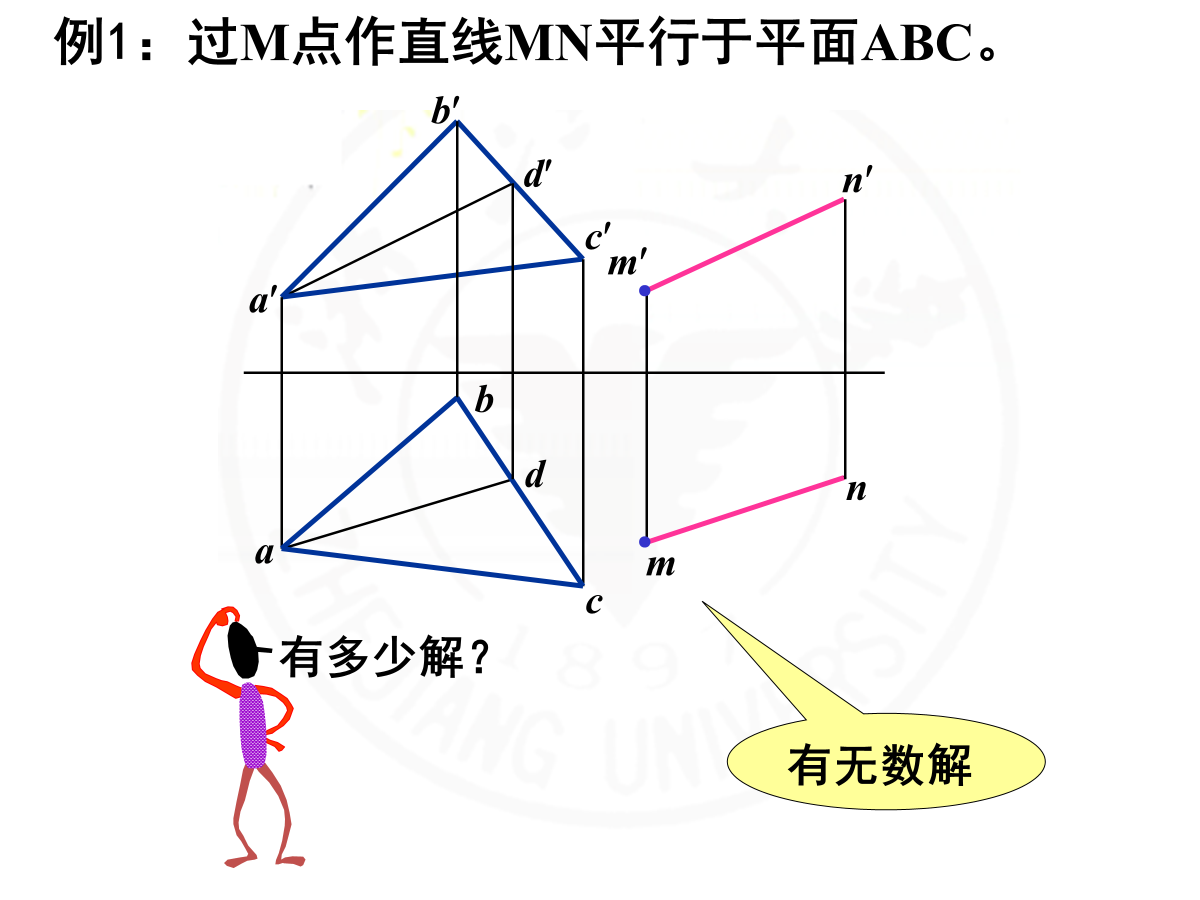

三个例子

alt text alt text alt text

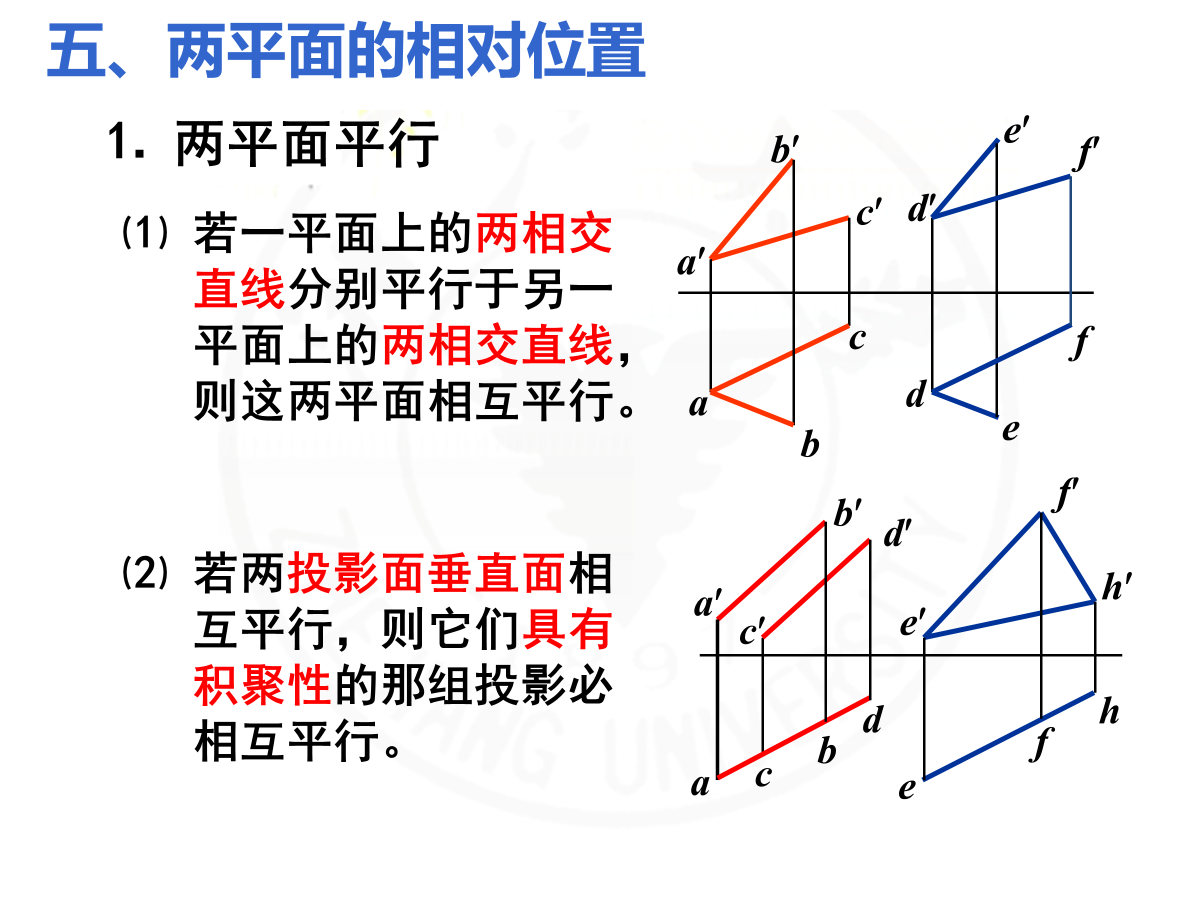

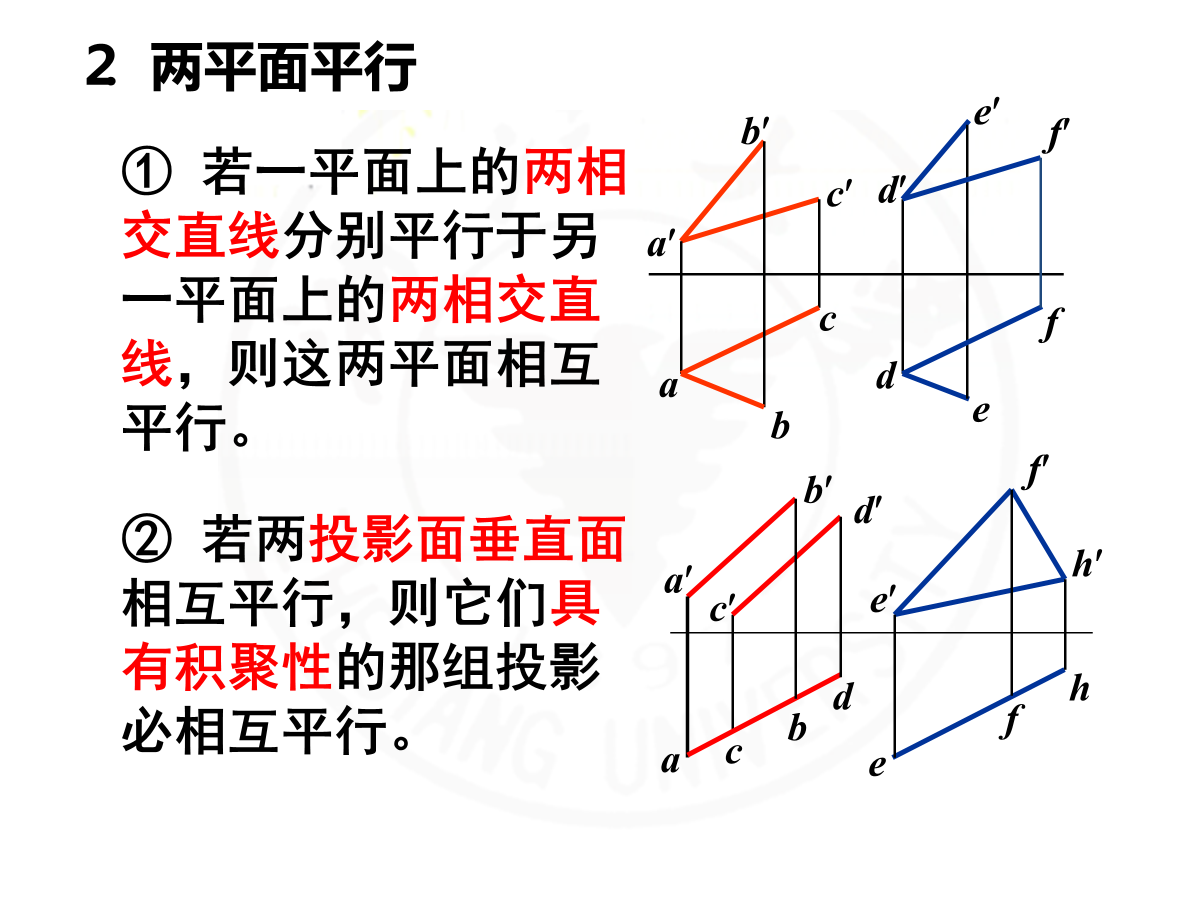

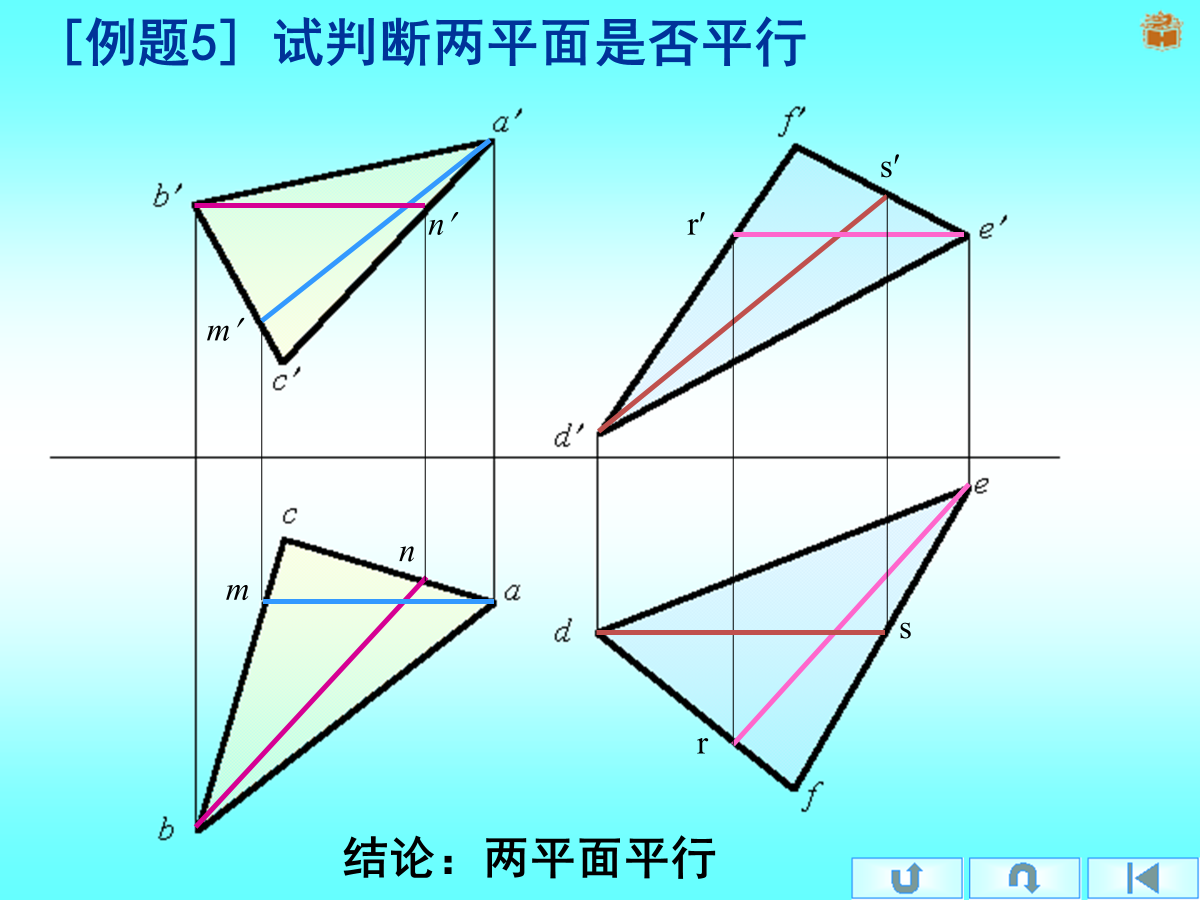

两平面平行

alt text

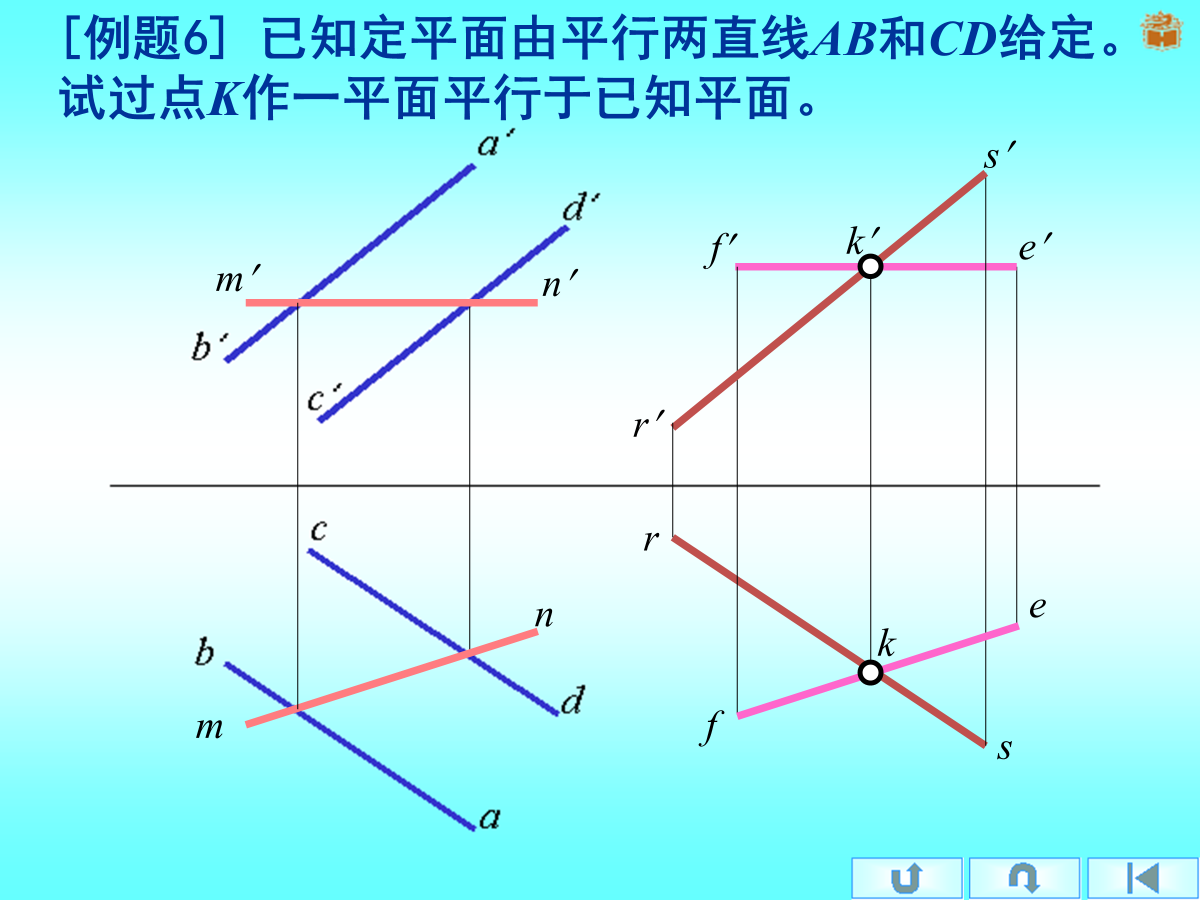

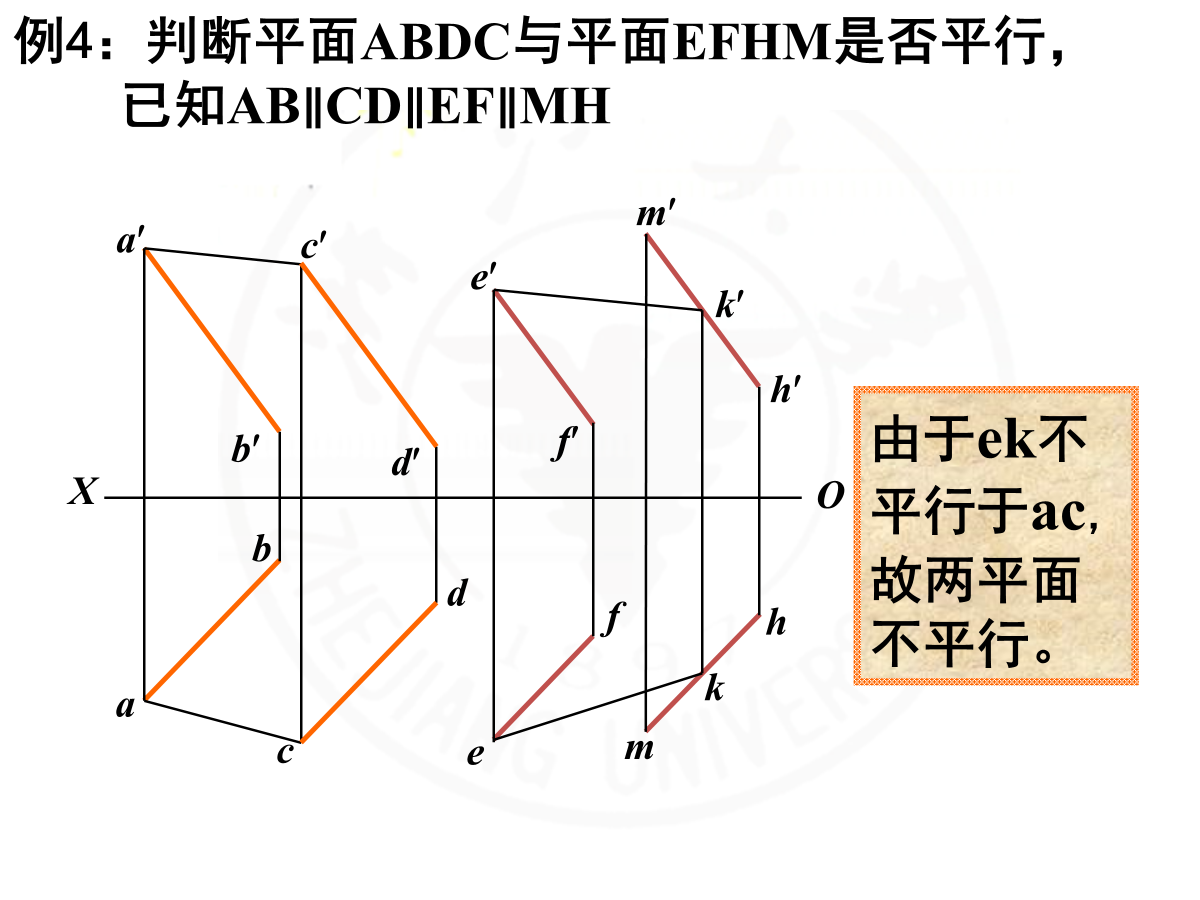

几道例题

alt text alt text alt text

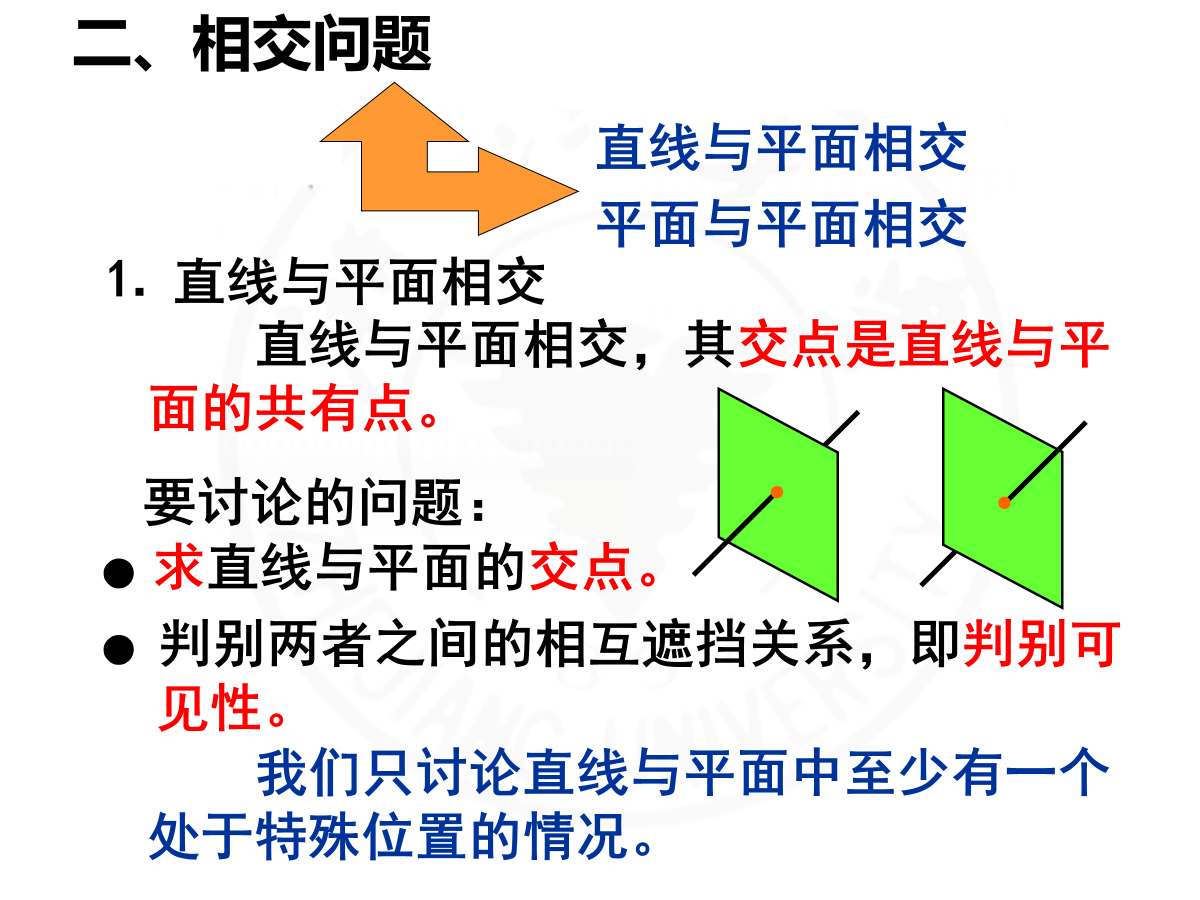

相交问题

直线与平面相交

alt text

例题两道

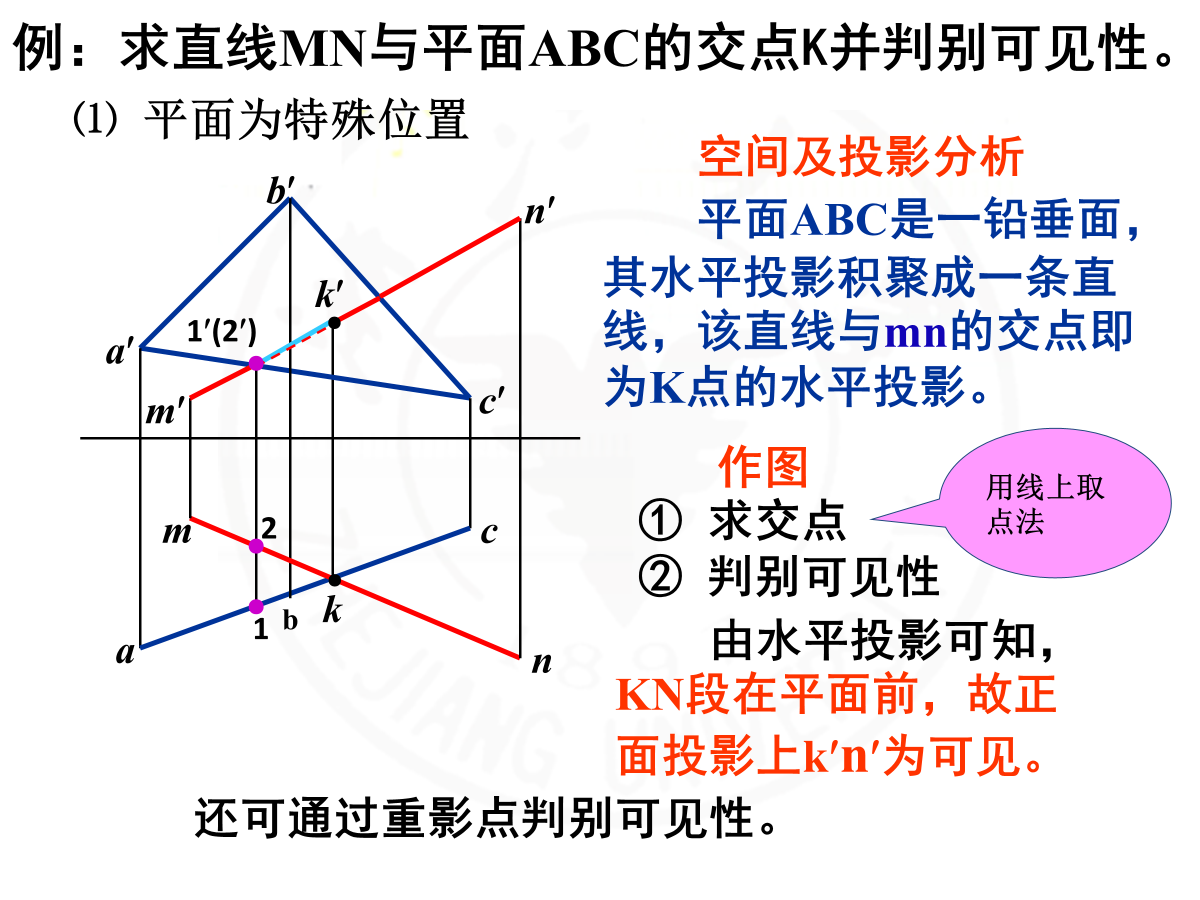

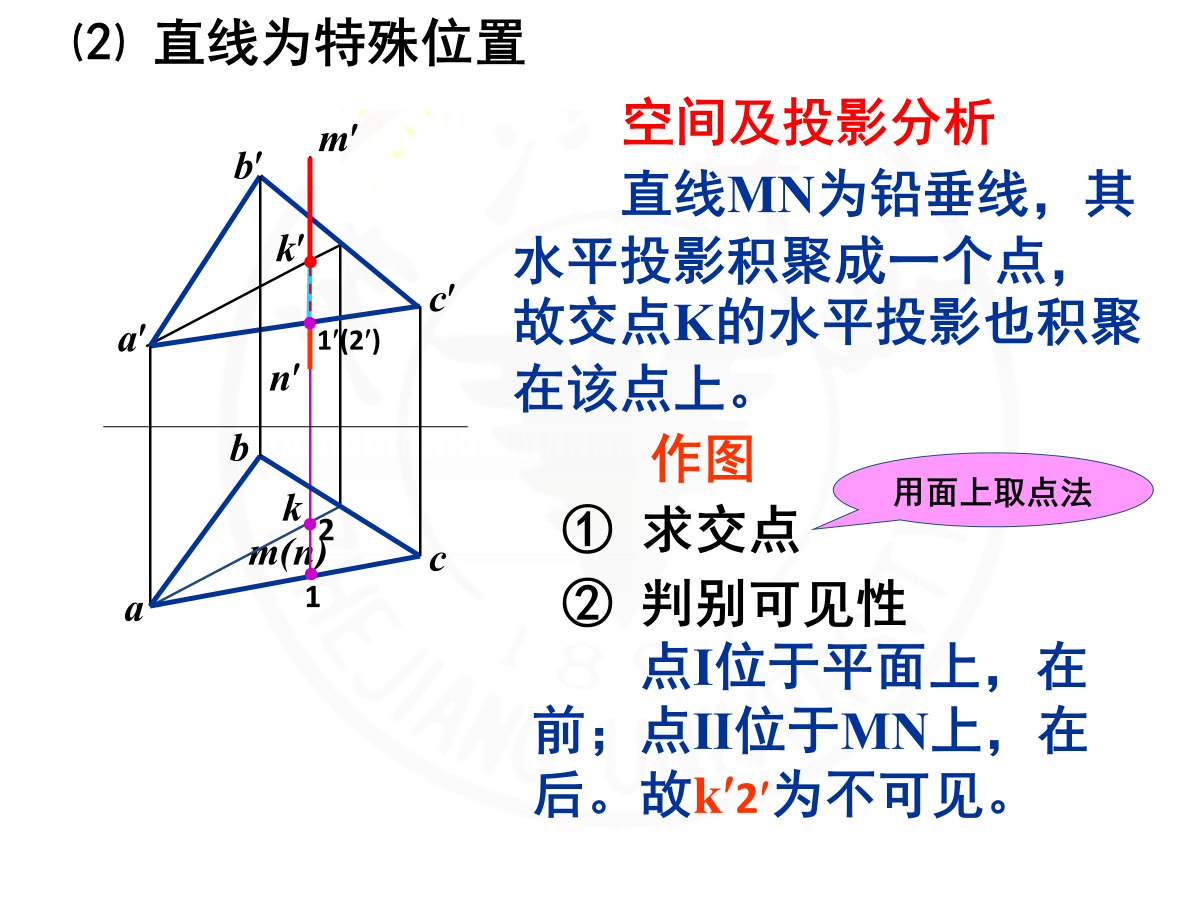

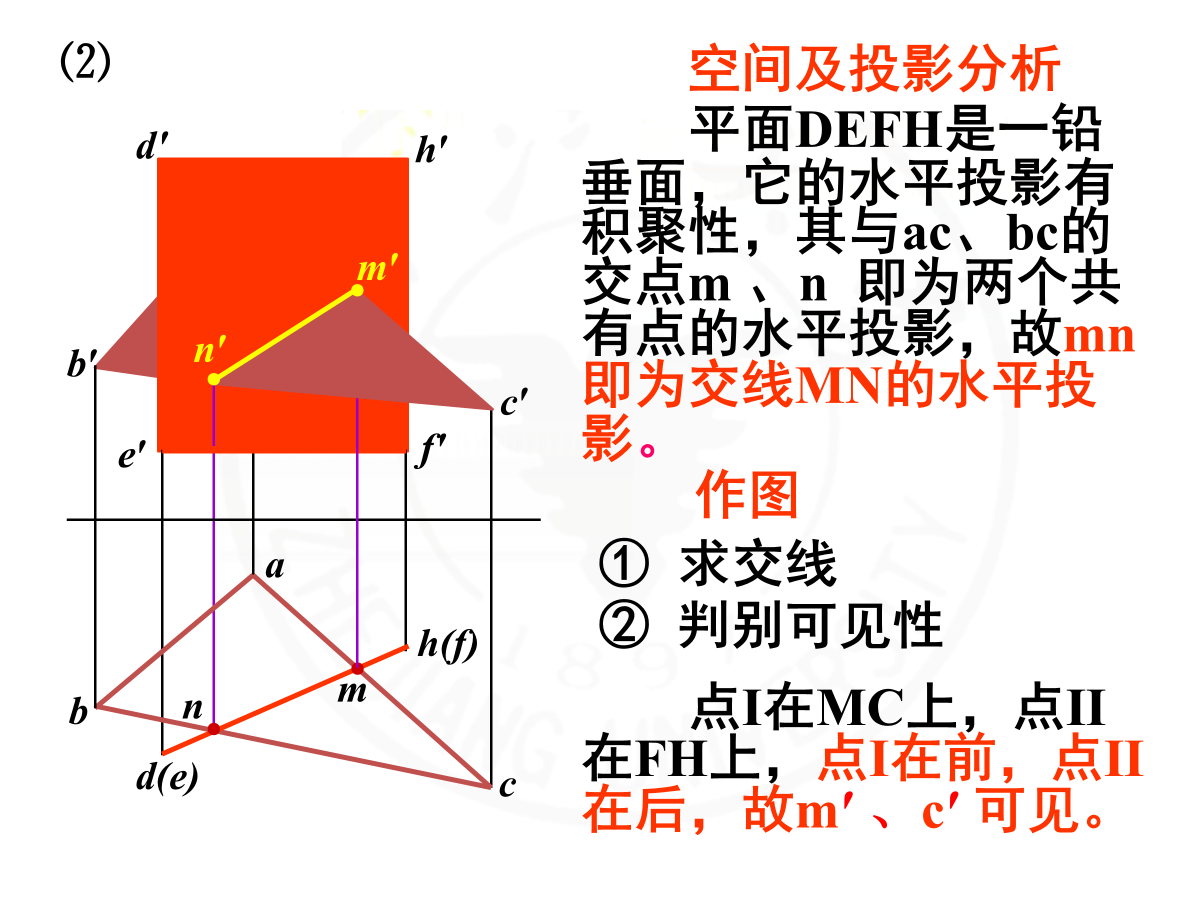

平面处于特殊位置 alt text 直线处于特殊位置 alt text

Tip

总结一下，从特殊视图入手，在普通视图中找到交线或交点，再从普通视图的积聚点入手，转移到特殊视图中的相关点，判断谁能被看到，谁不能被看到。

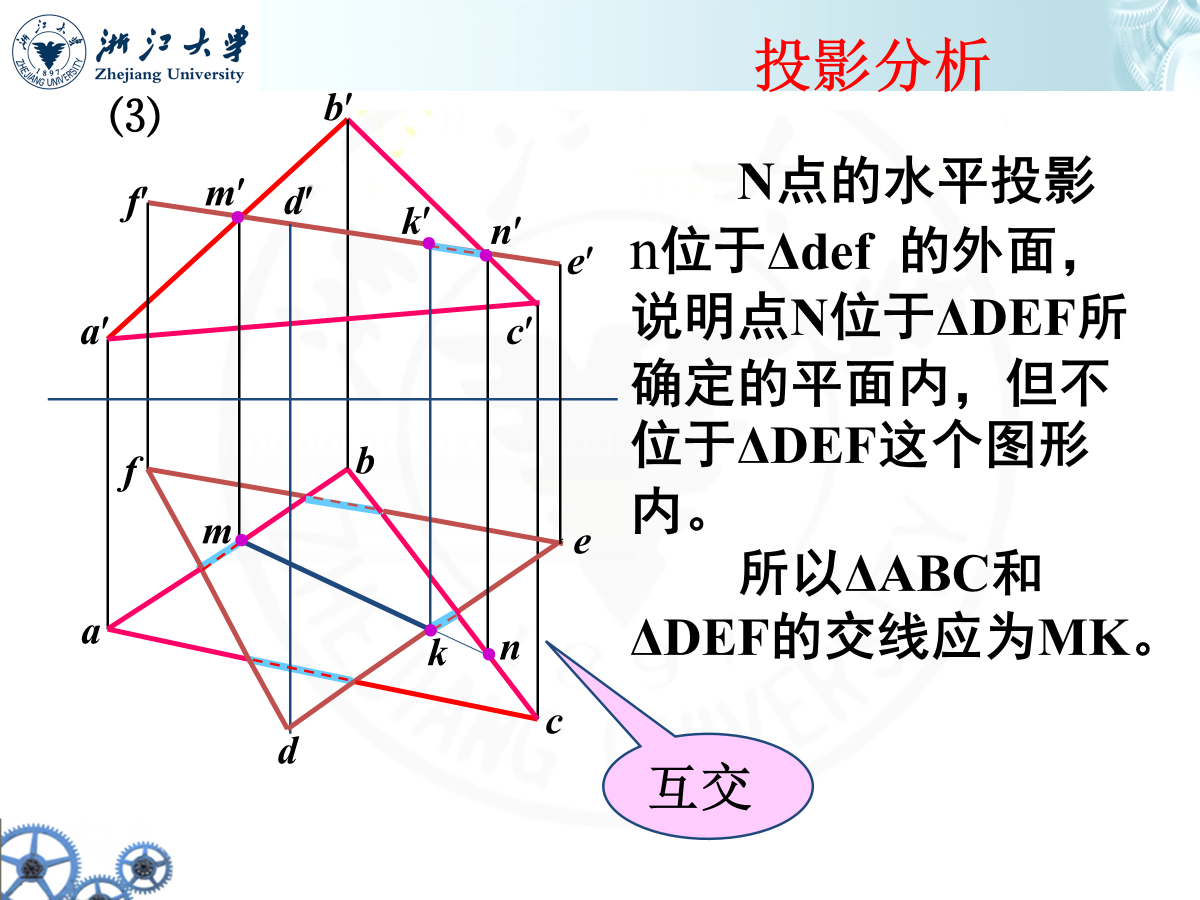

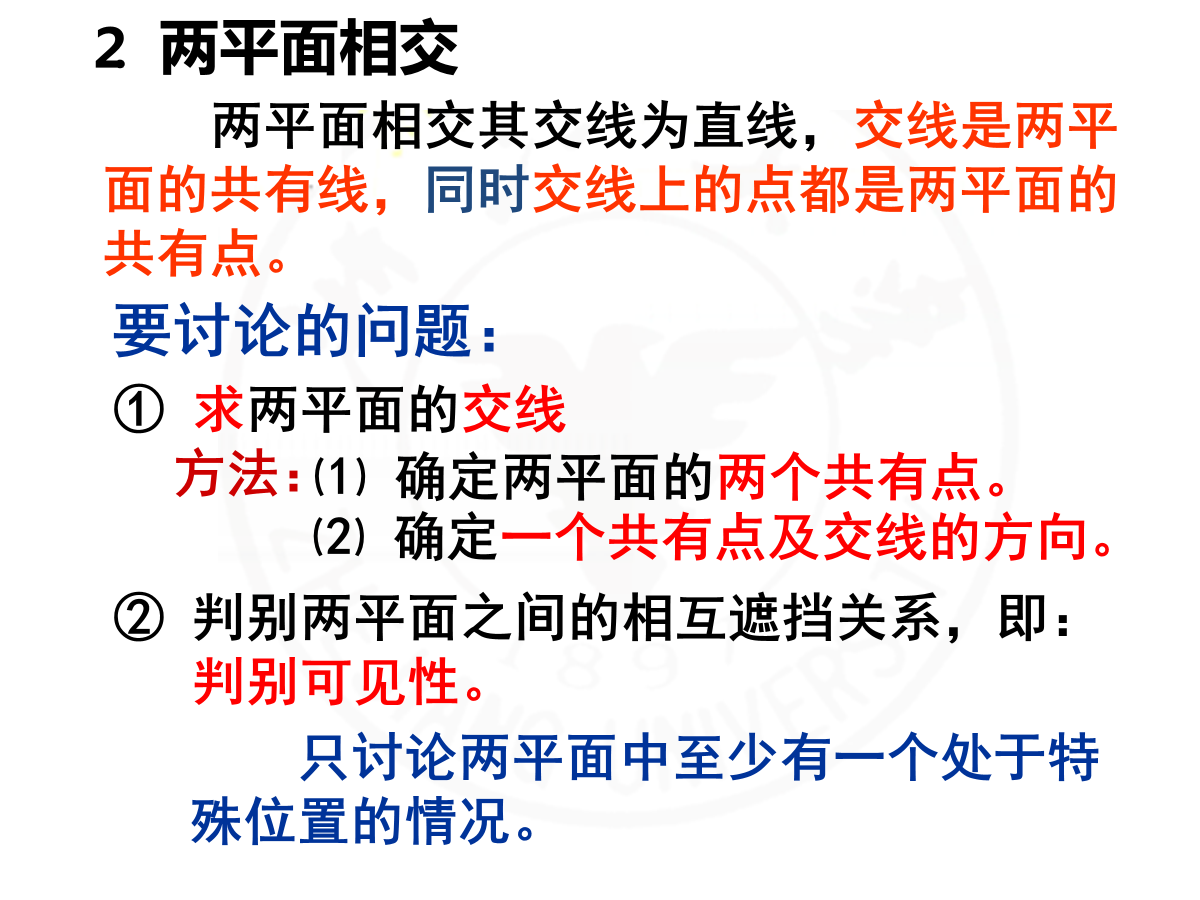

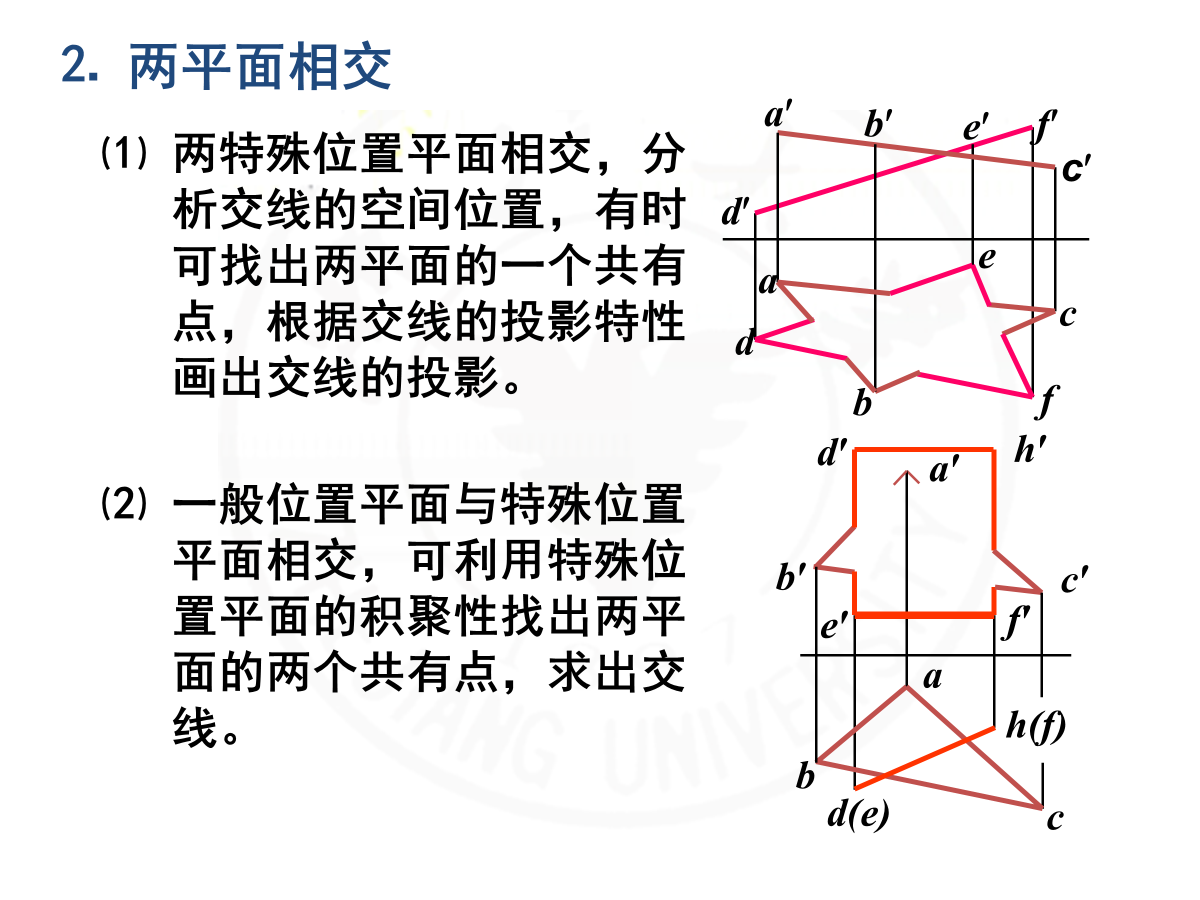

两平面相交

alt text

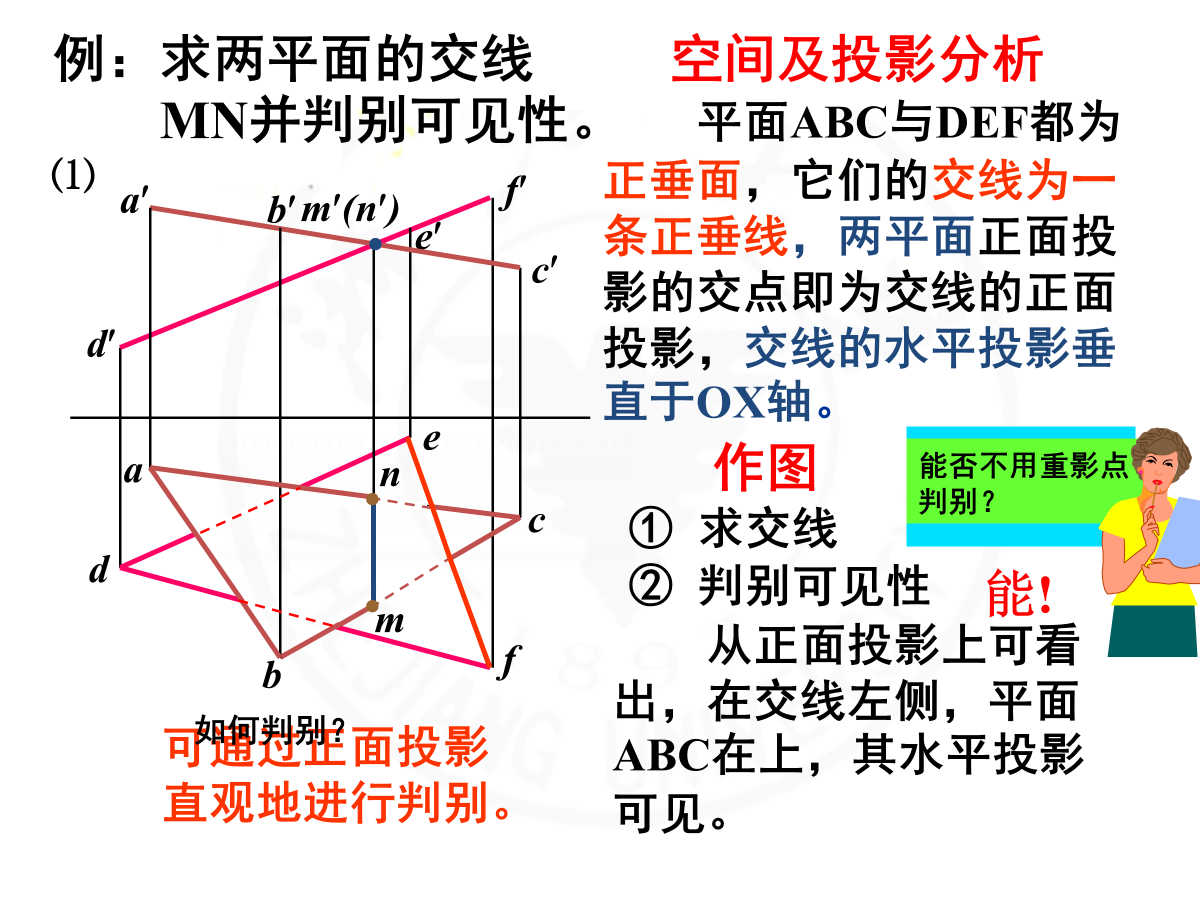

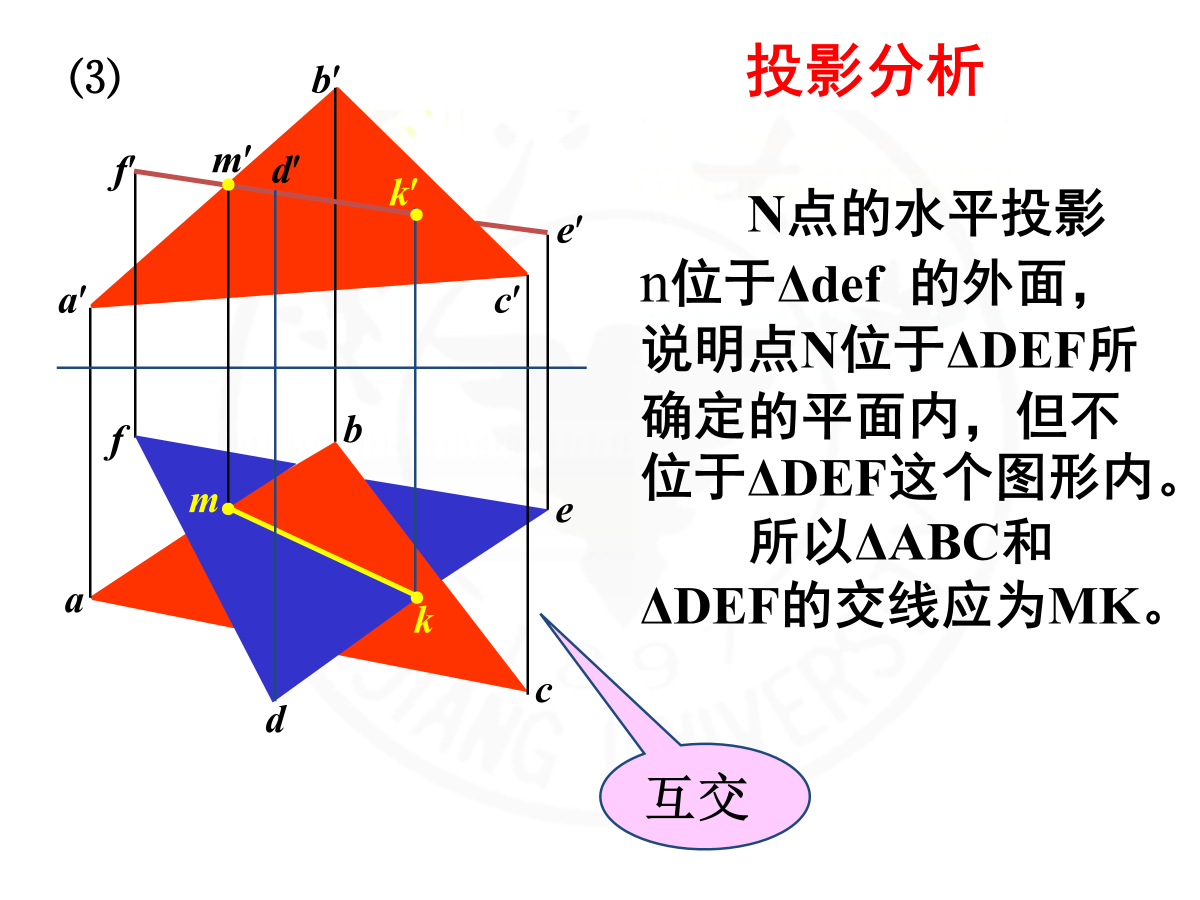

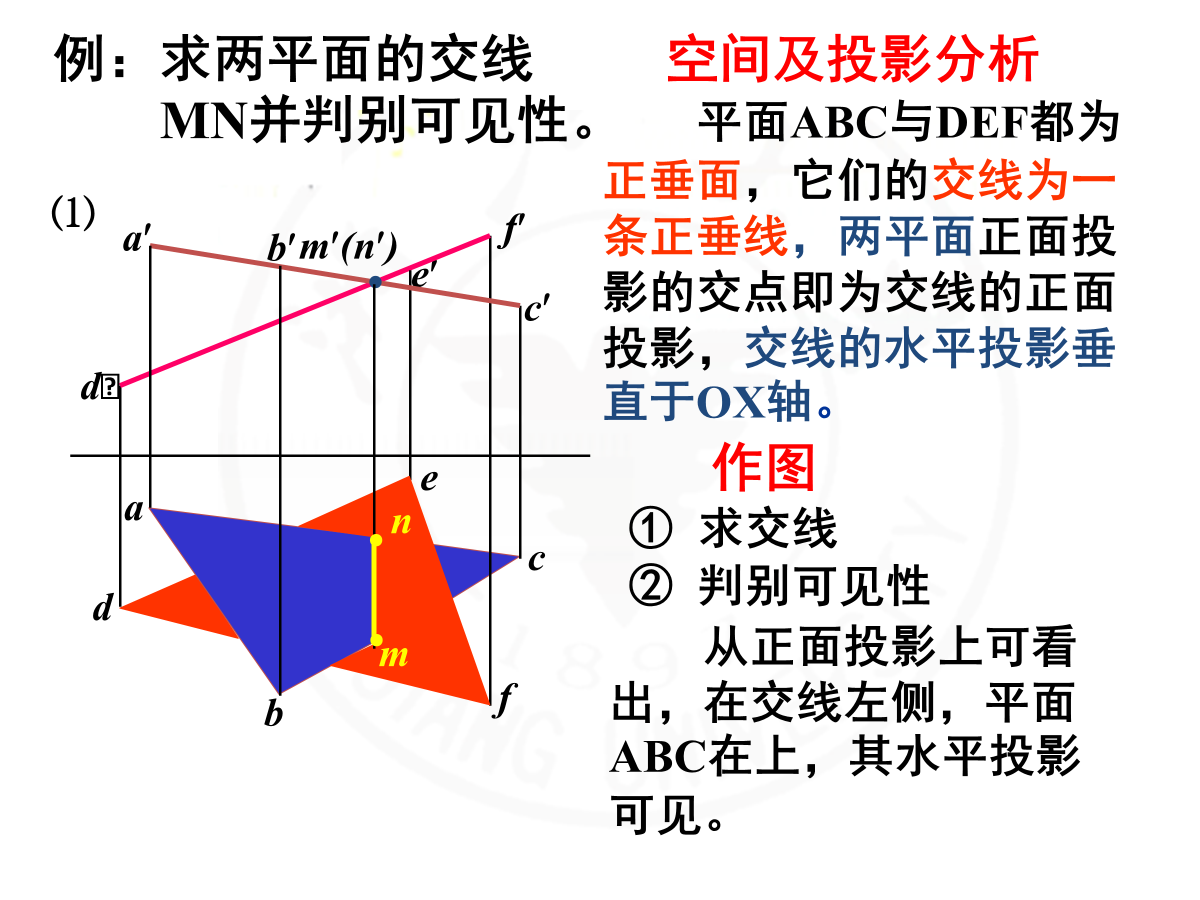

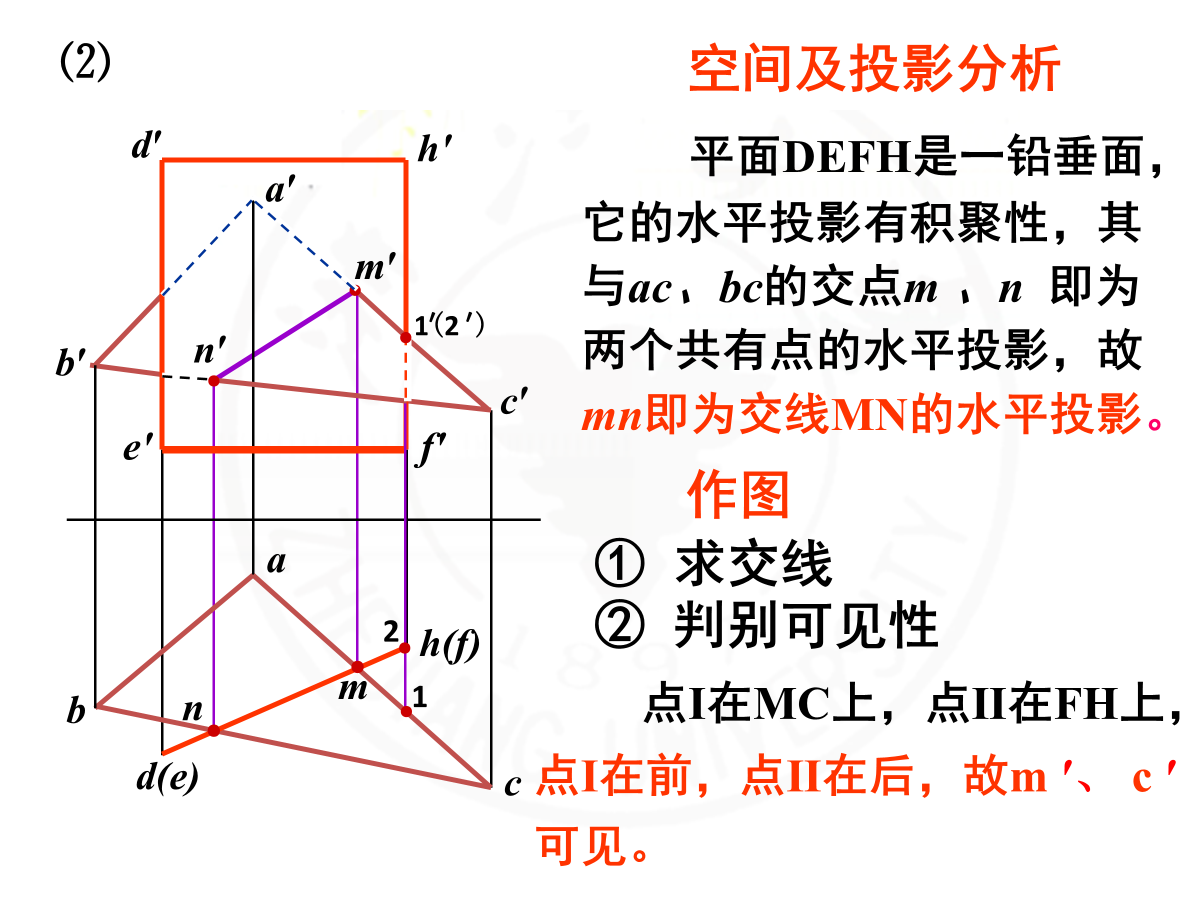

两个例子

alt text alt text alt text alt text alt text alt text

Tip

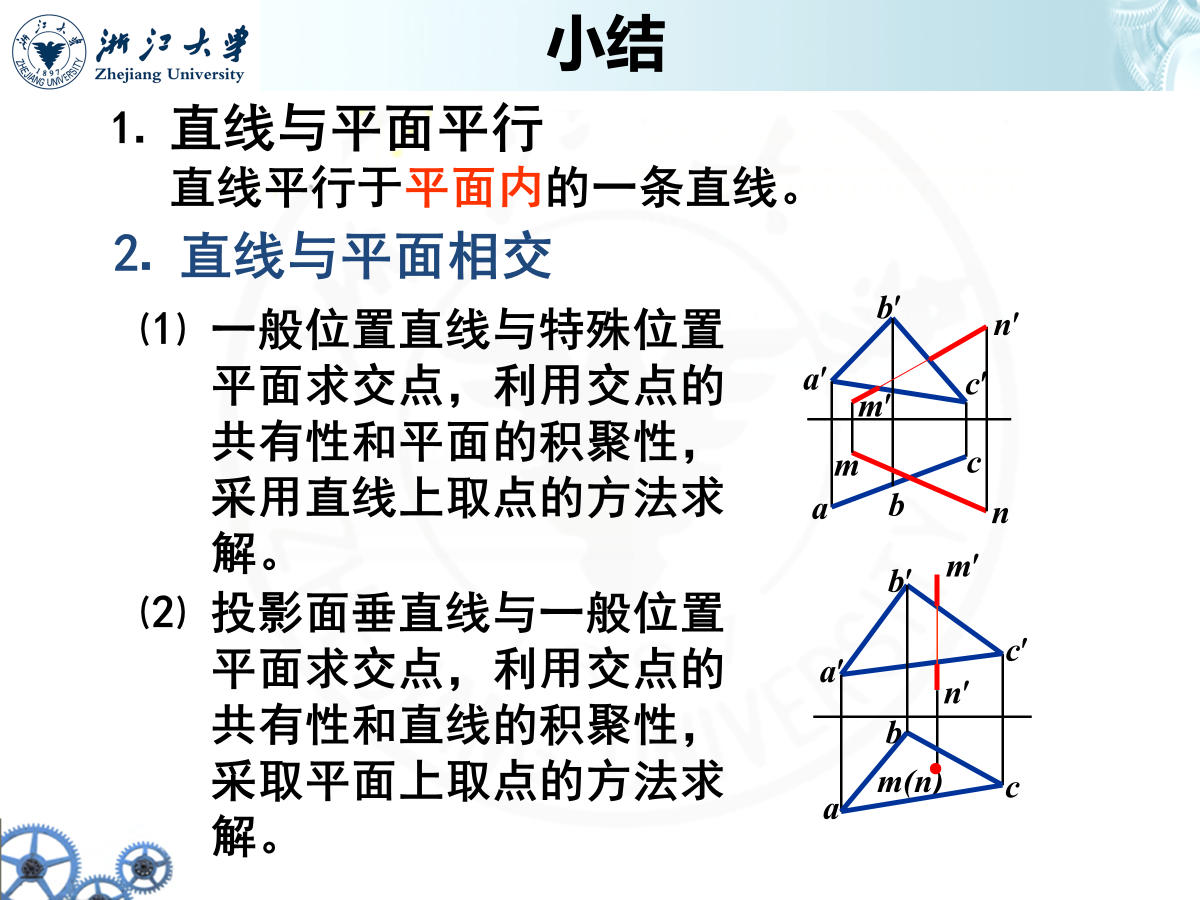

小结一下 alt text

两平面的相对位置关系

alt text alt text
