chapter1

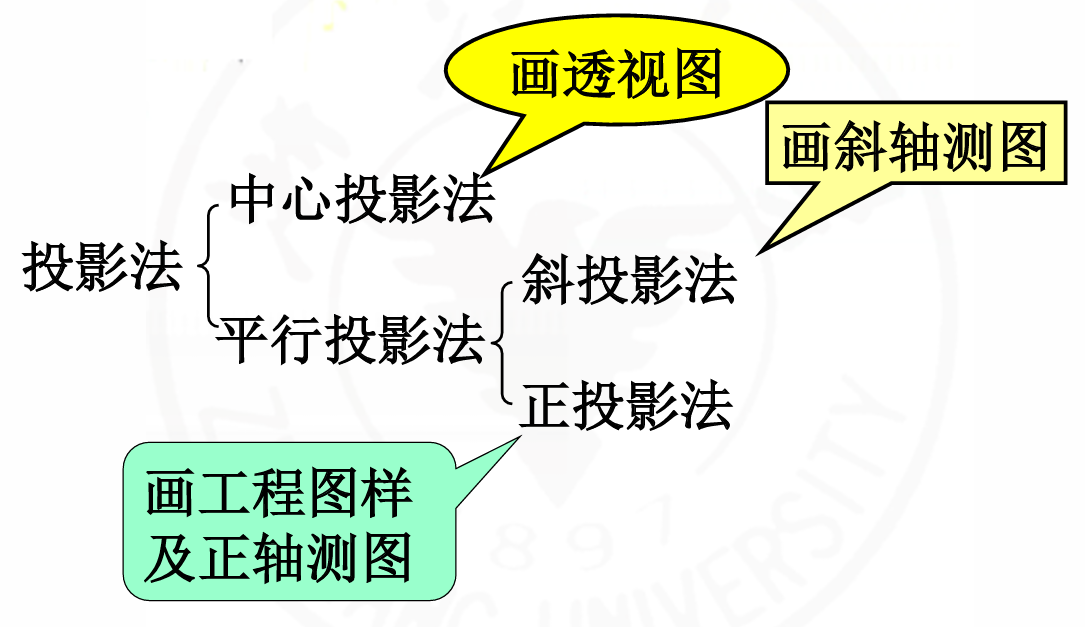

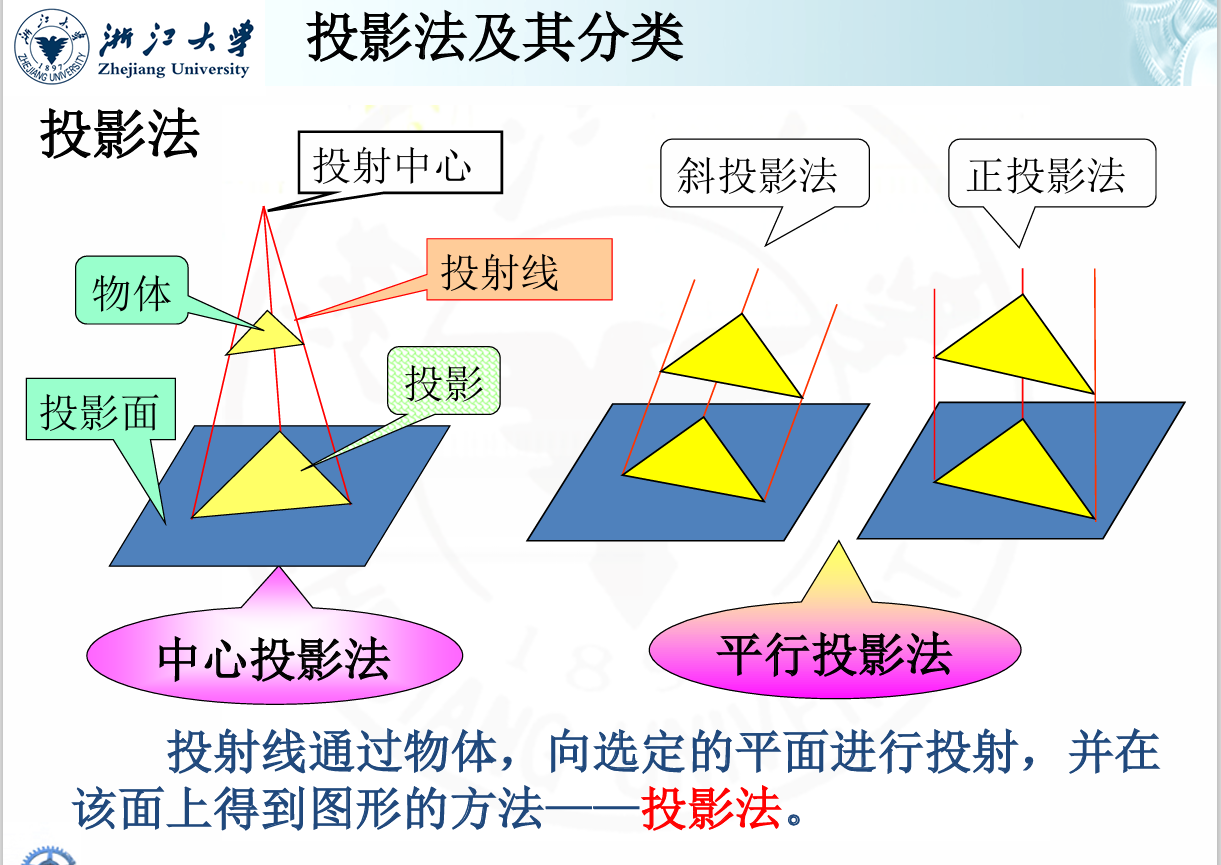

2.1 投影法及其分类

alt text

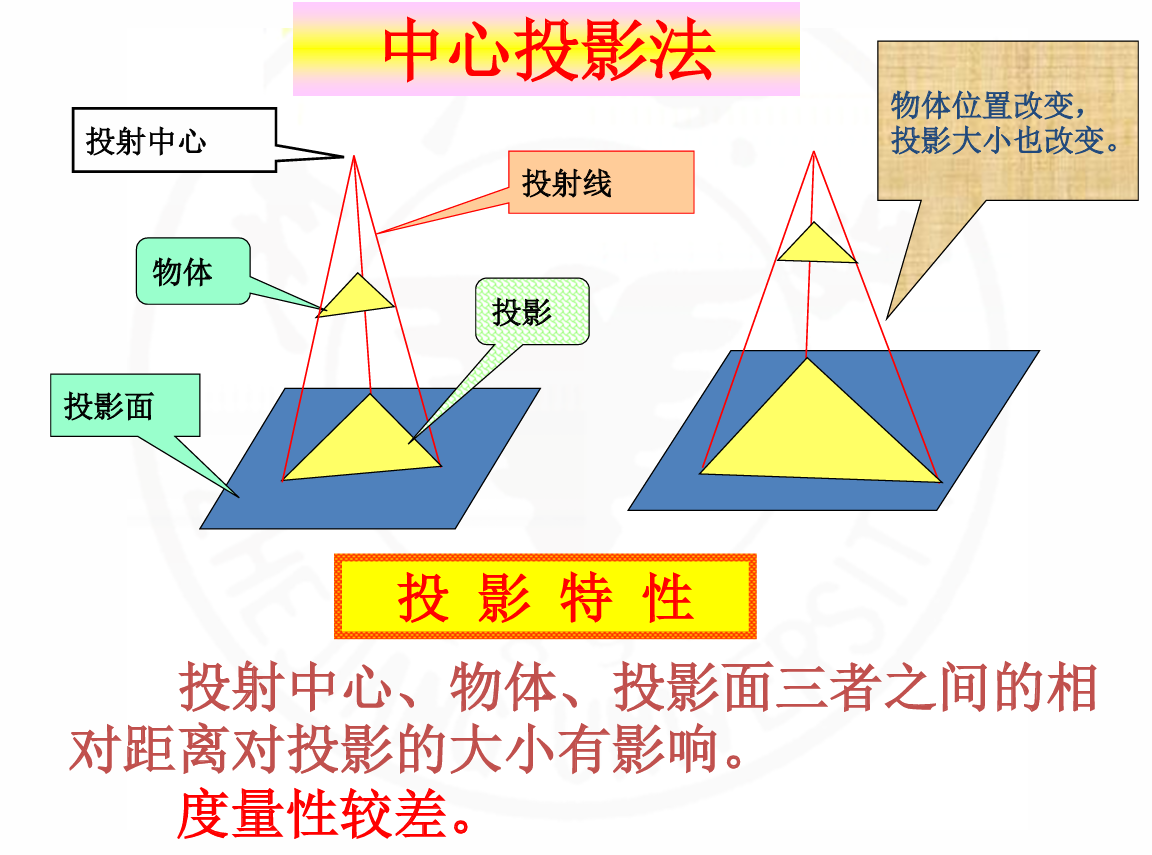

中心投影法

alt text

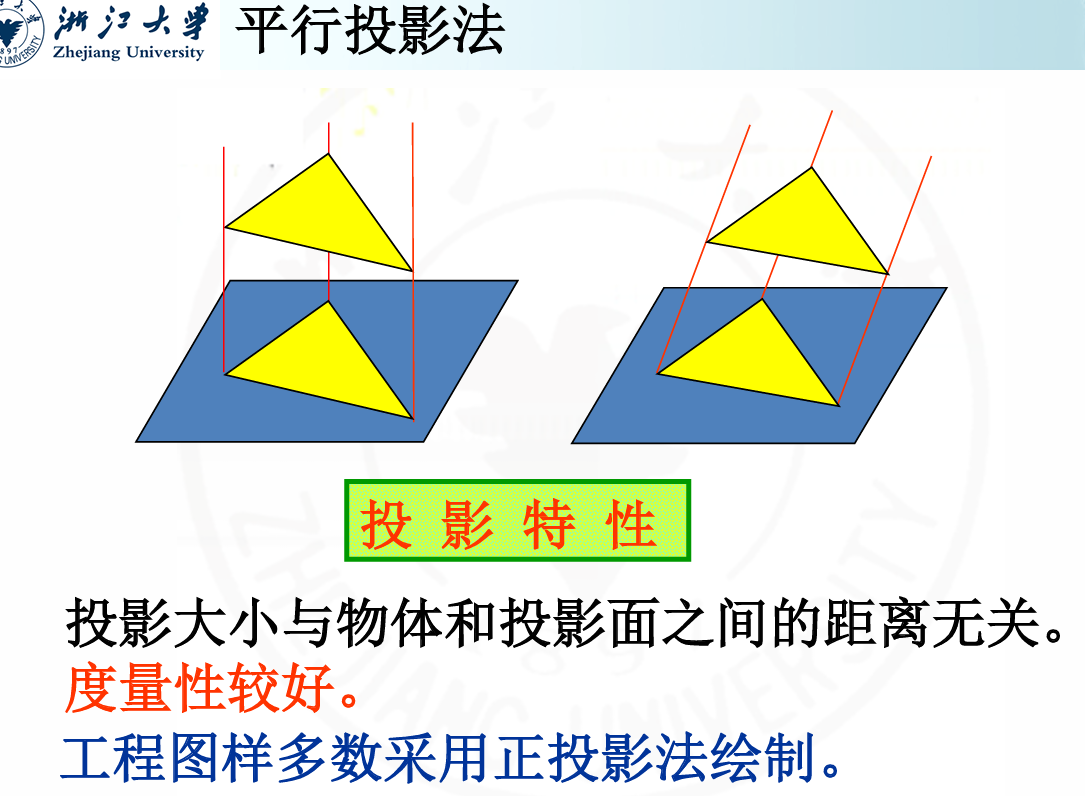

平行投影法

alt text

alt text

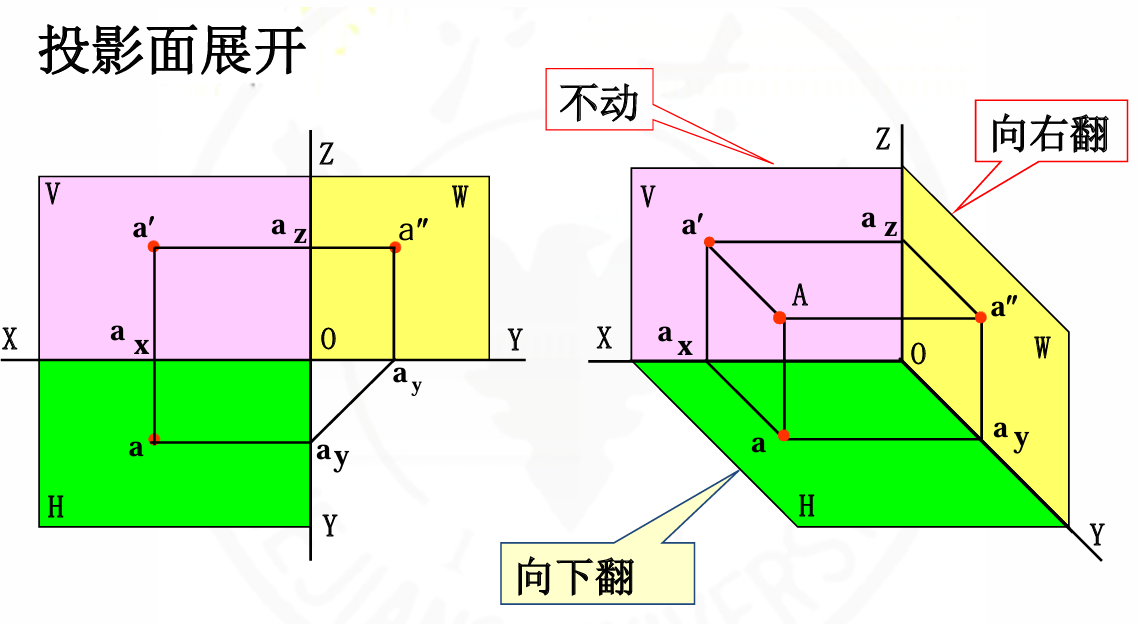

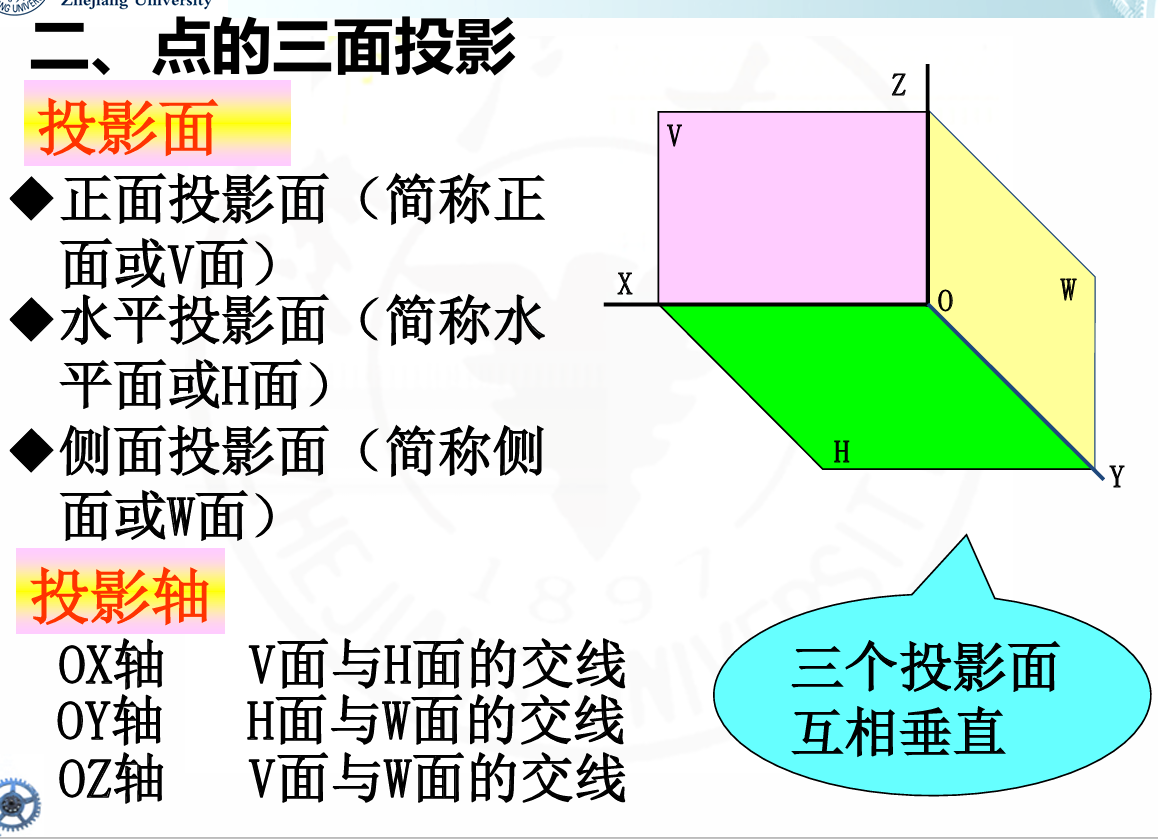

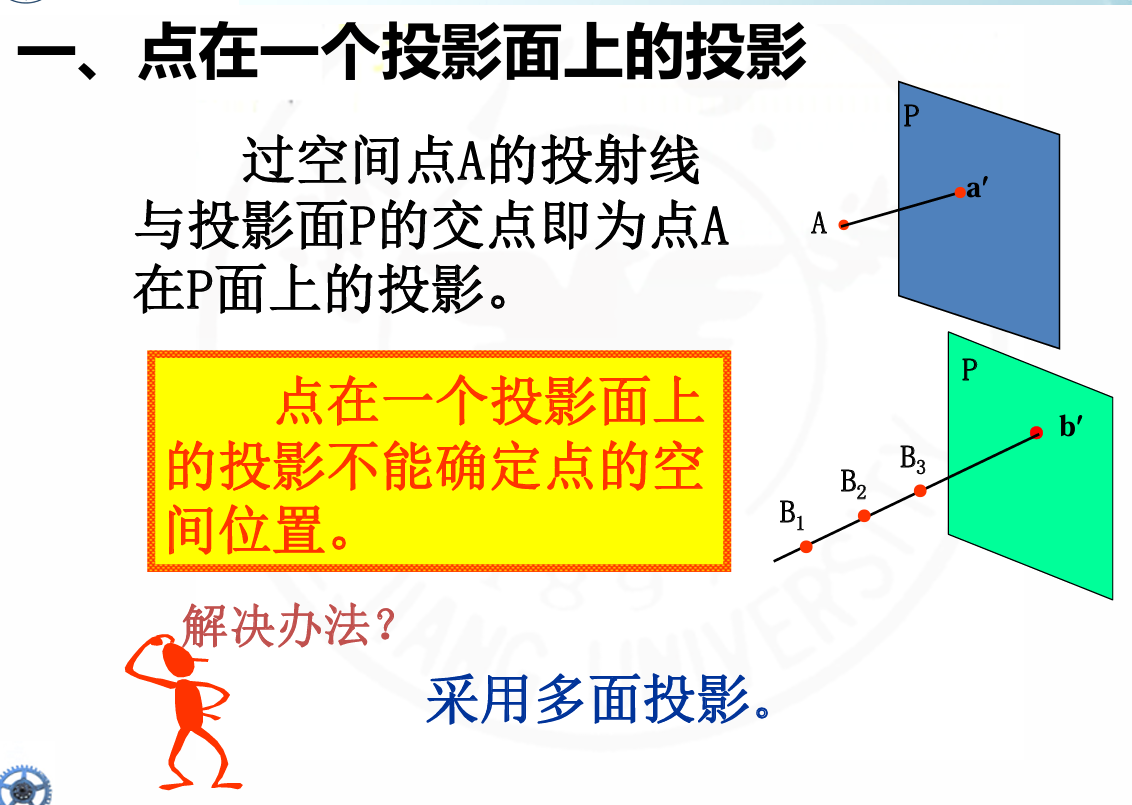

2.2 点的投影

alt text

alt text

alt text

Warning

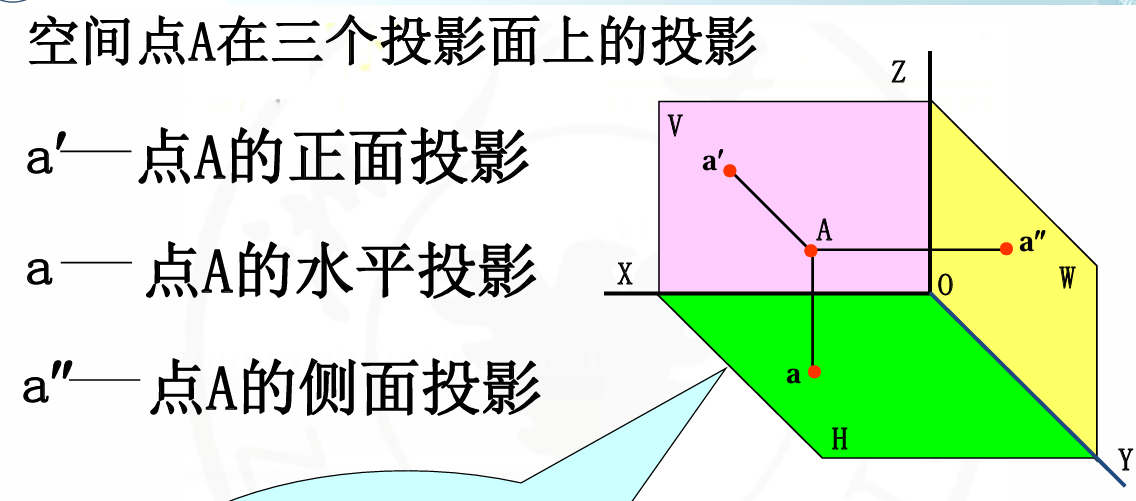

空间点用大写字母表示，点的投影用小写字母表示

alt text

Tip

点的投影规律：a'a垂直X轴，a'a"垂直Z轴，aax=a"az(重要)

alt text

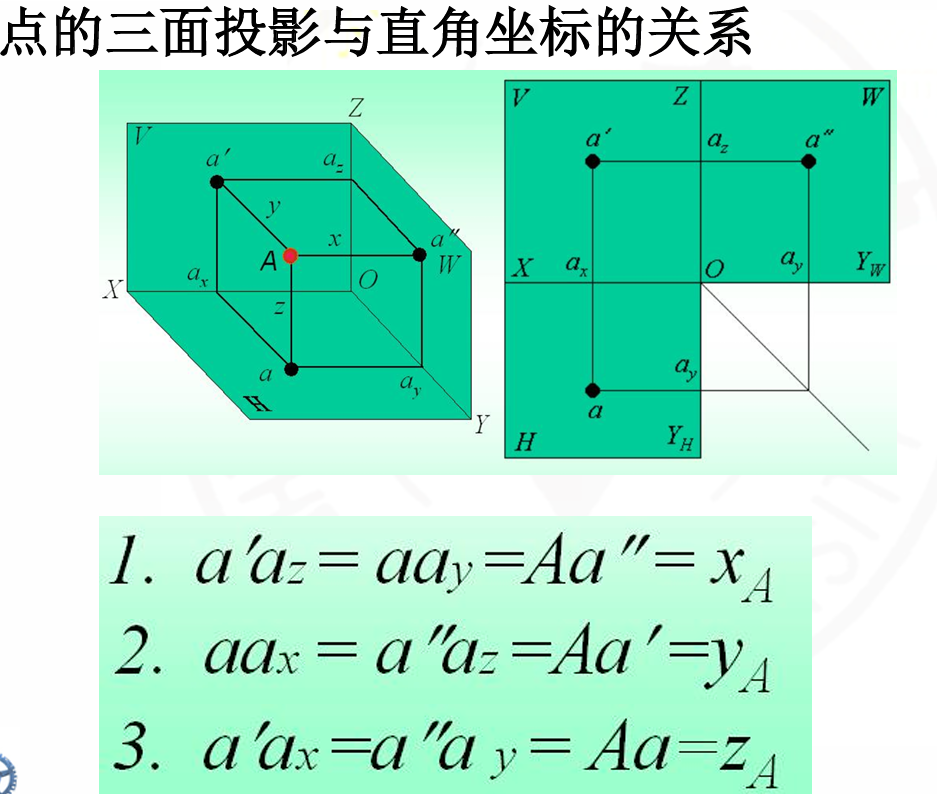

点的三面投影与直角坐标的关系： - 点的投影反映了点的坐标值 - 点的一个投影反映了点的两个坐标，若已知点的两个投影，则点的xyz三个坐标就可以确定。

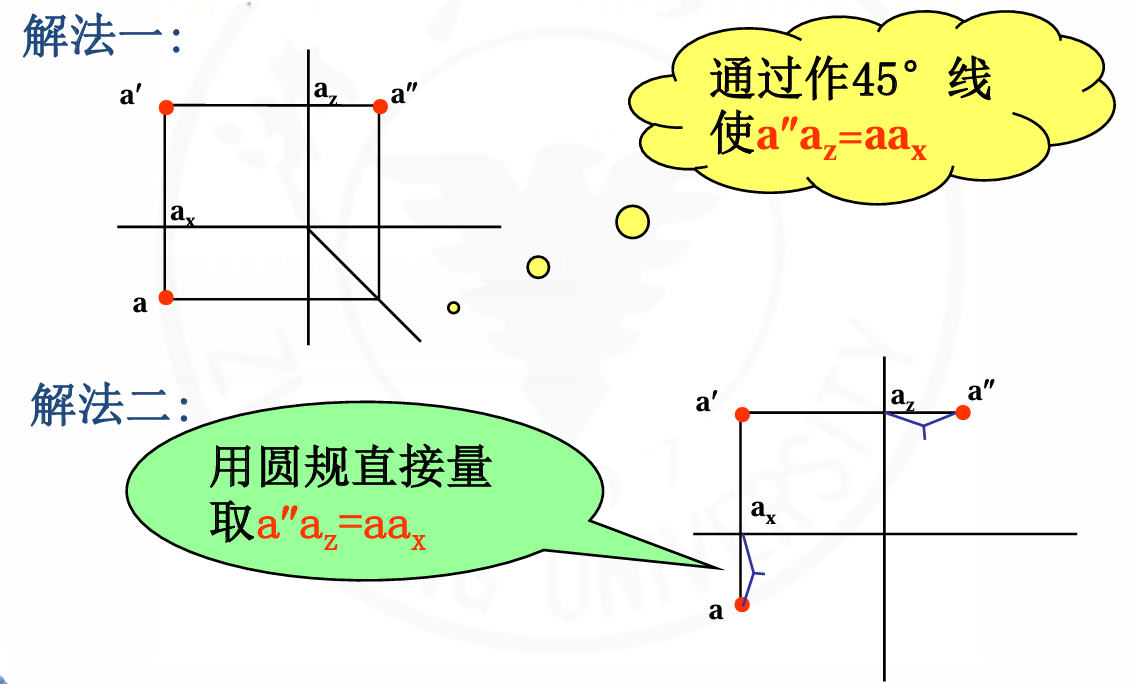

Question

alt text

Answer

alt text

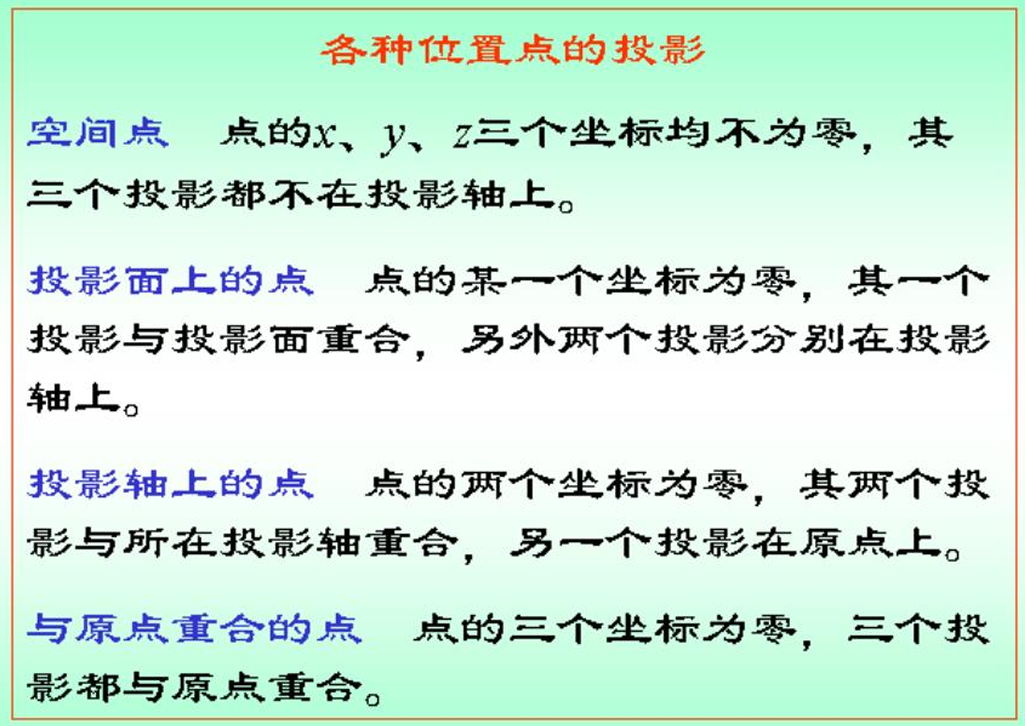

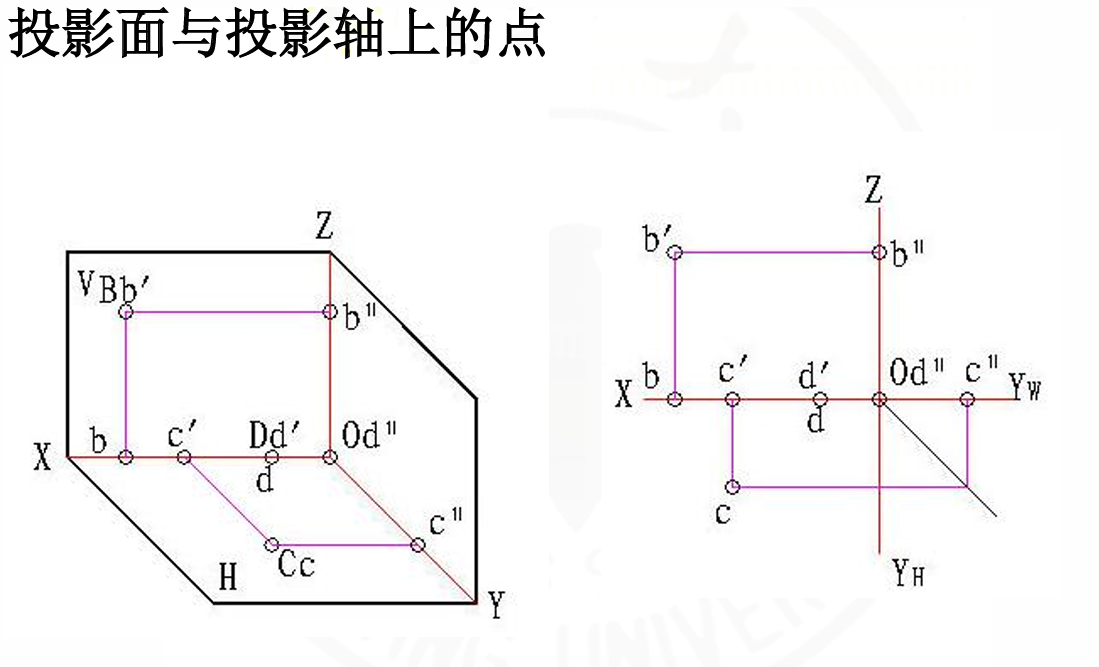

投影面与投影轴上的点

alt textalt text简单来说，就是投影面上的点B,b在X轴上,b"在Z轴上，b'正常。坐标轴上的点D,d和d'重合并位于X轴,d"与原点重合。

alt text

Tip

alt text

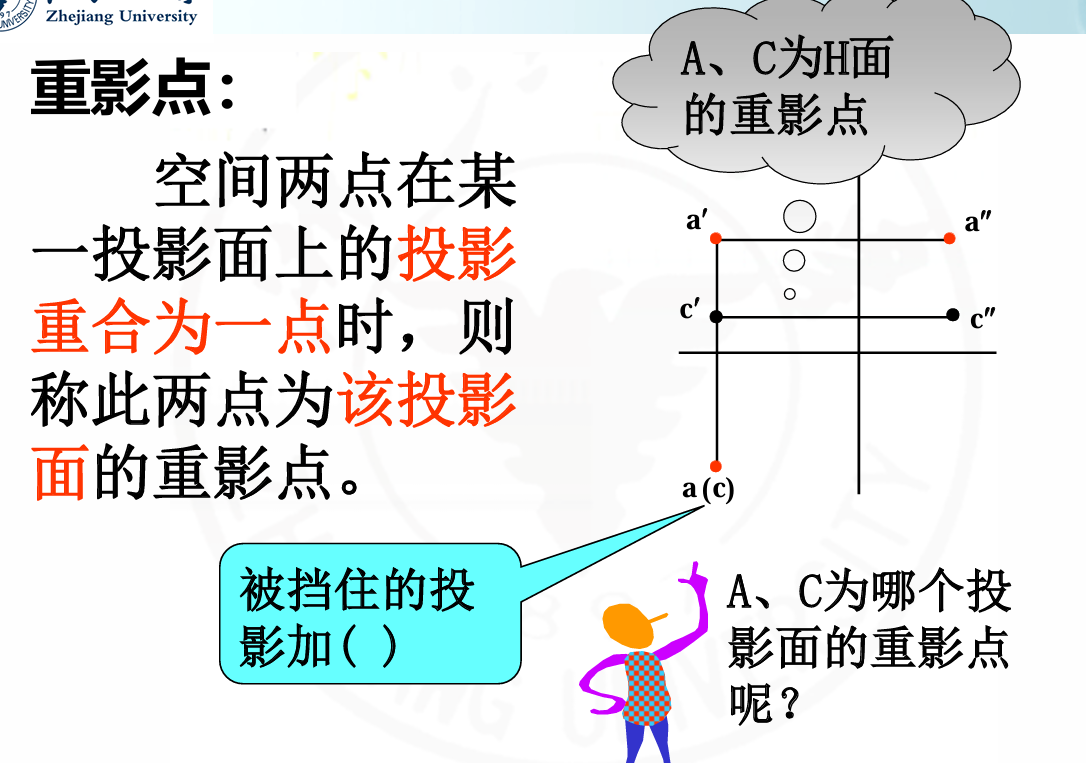

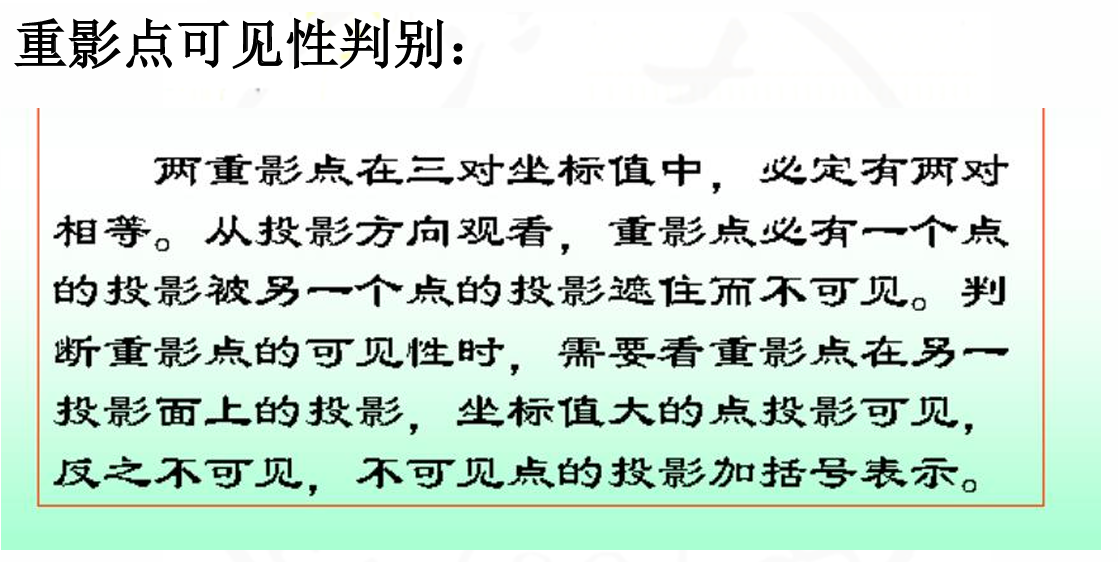

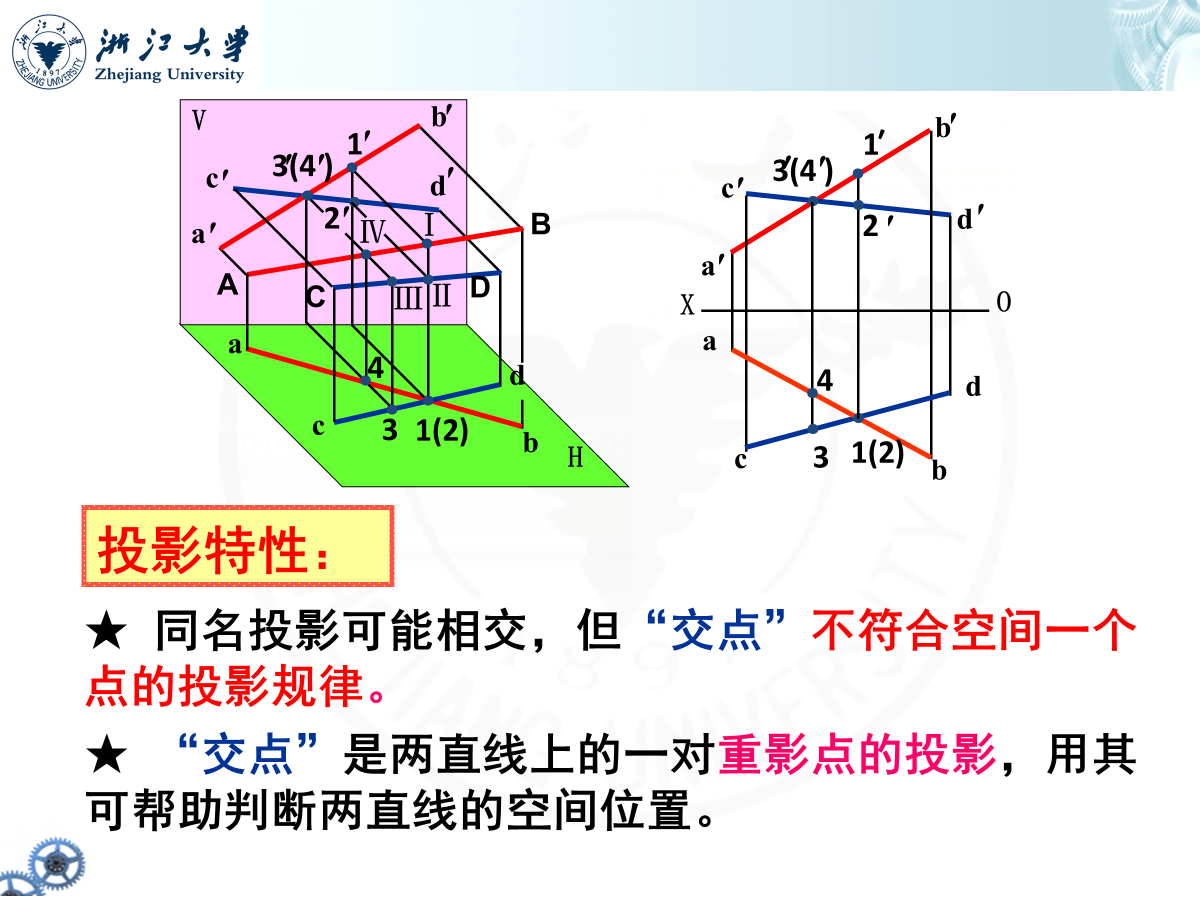

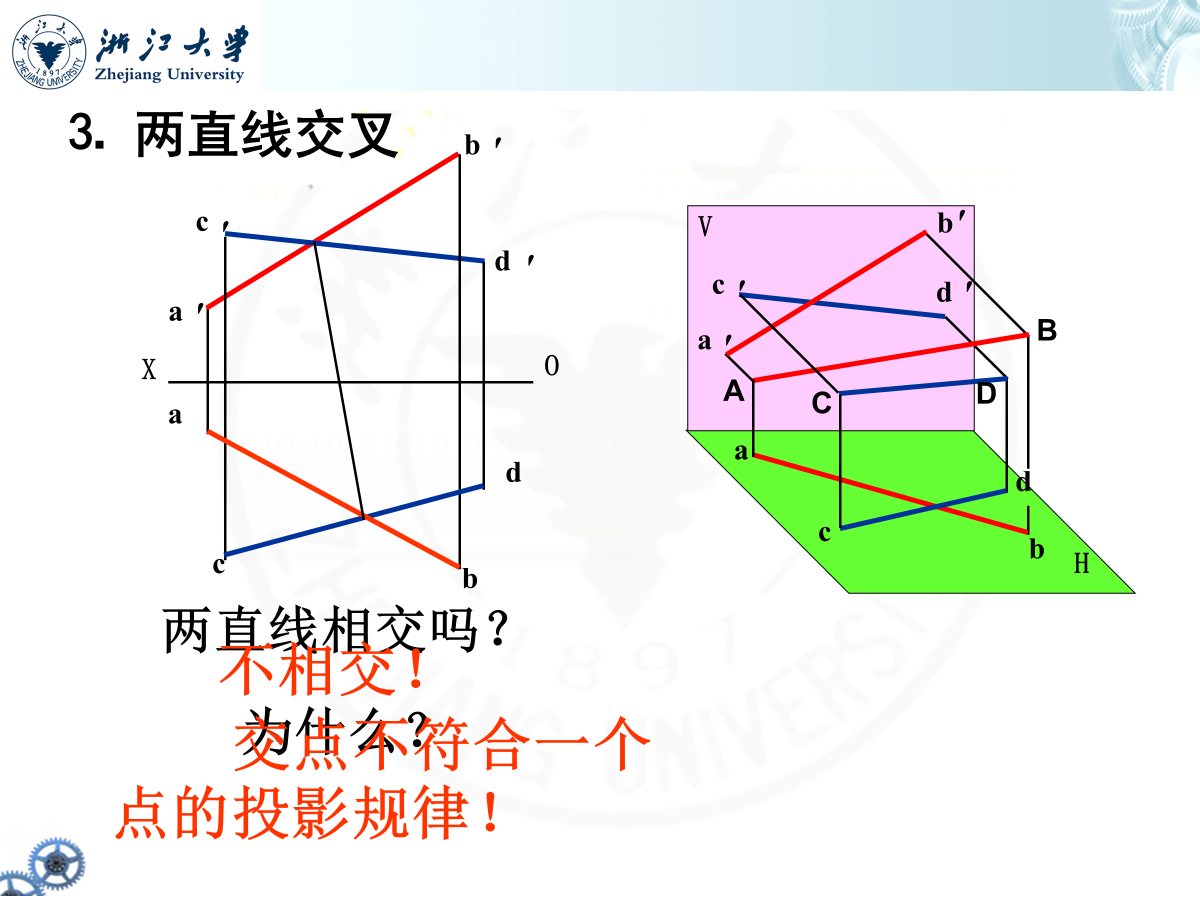

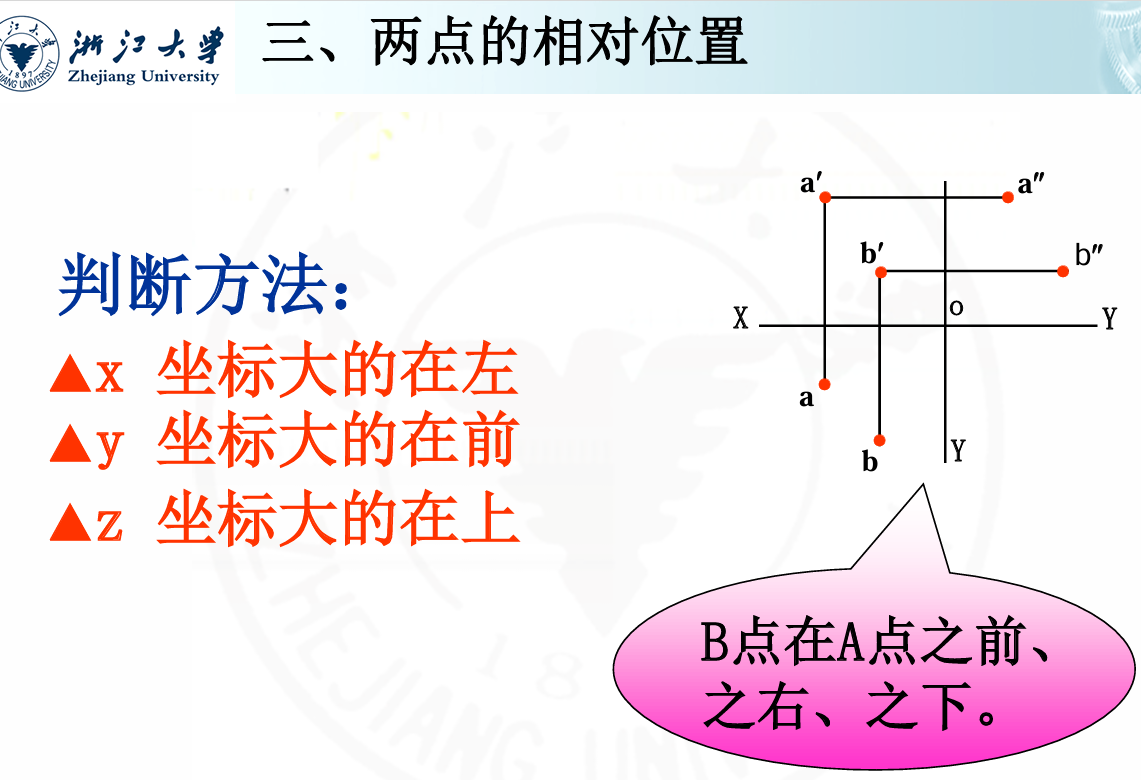

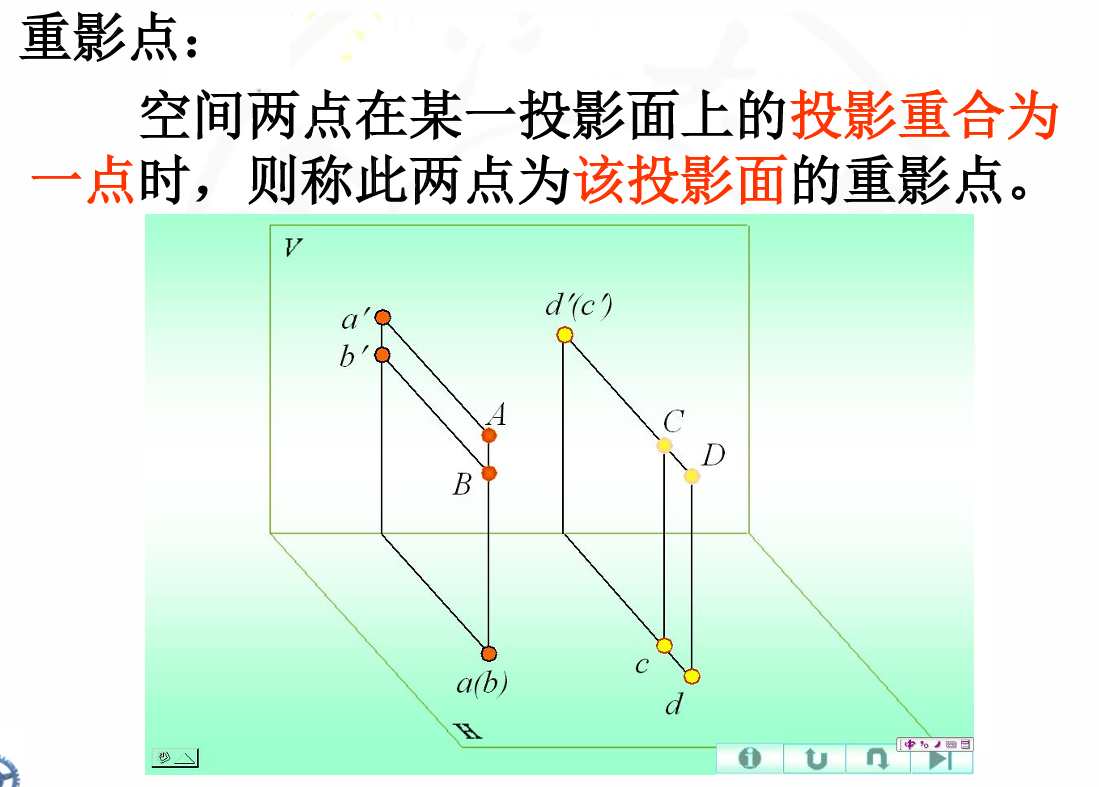

重影点

alt text alt text alt text

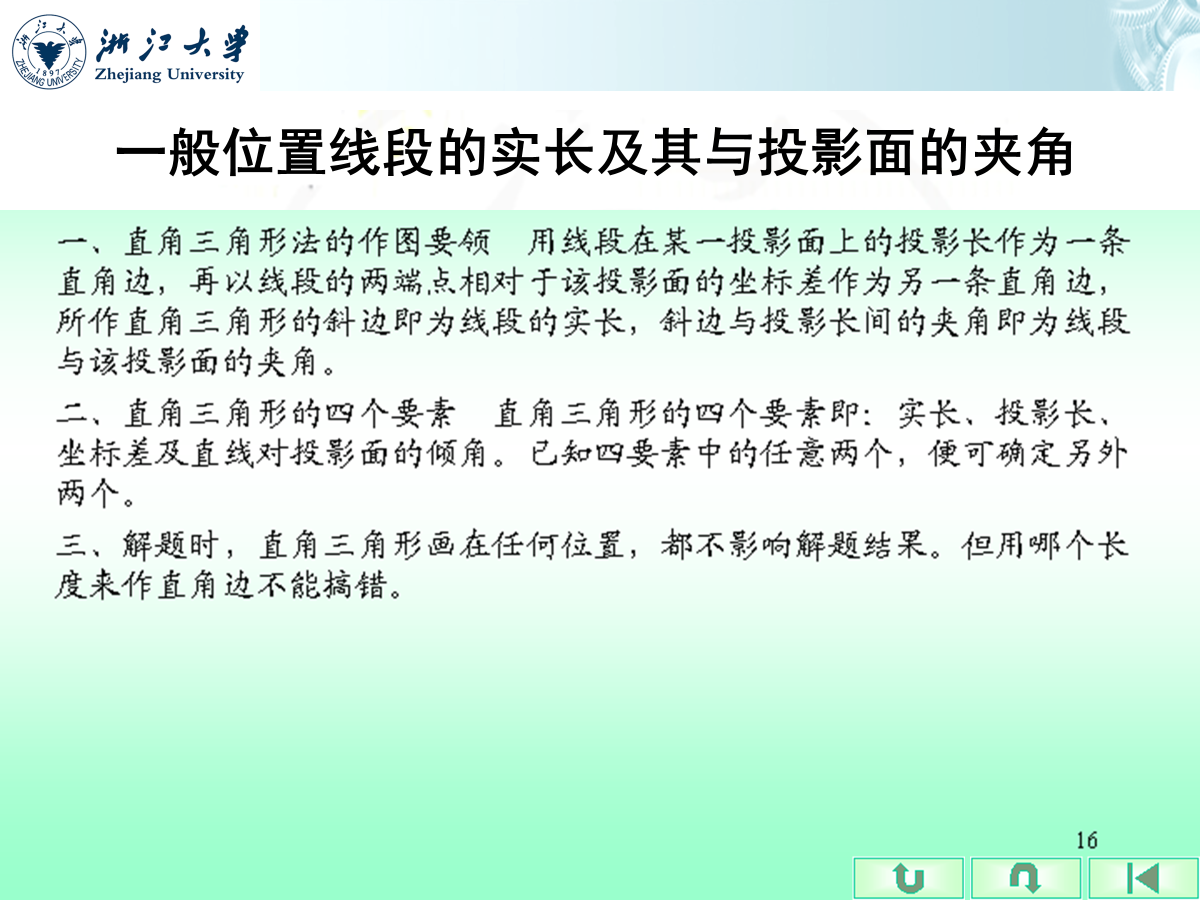

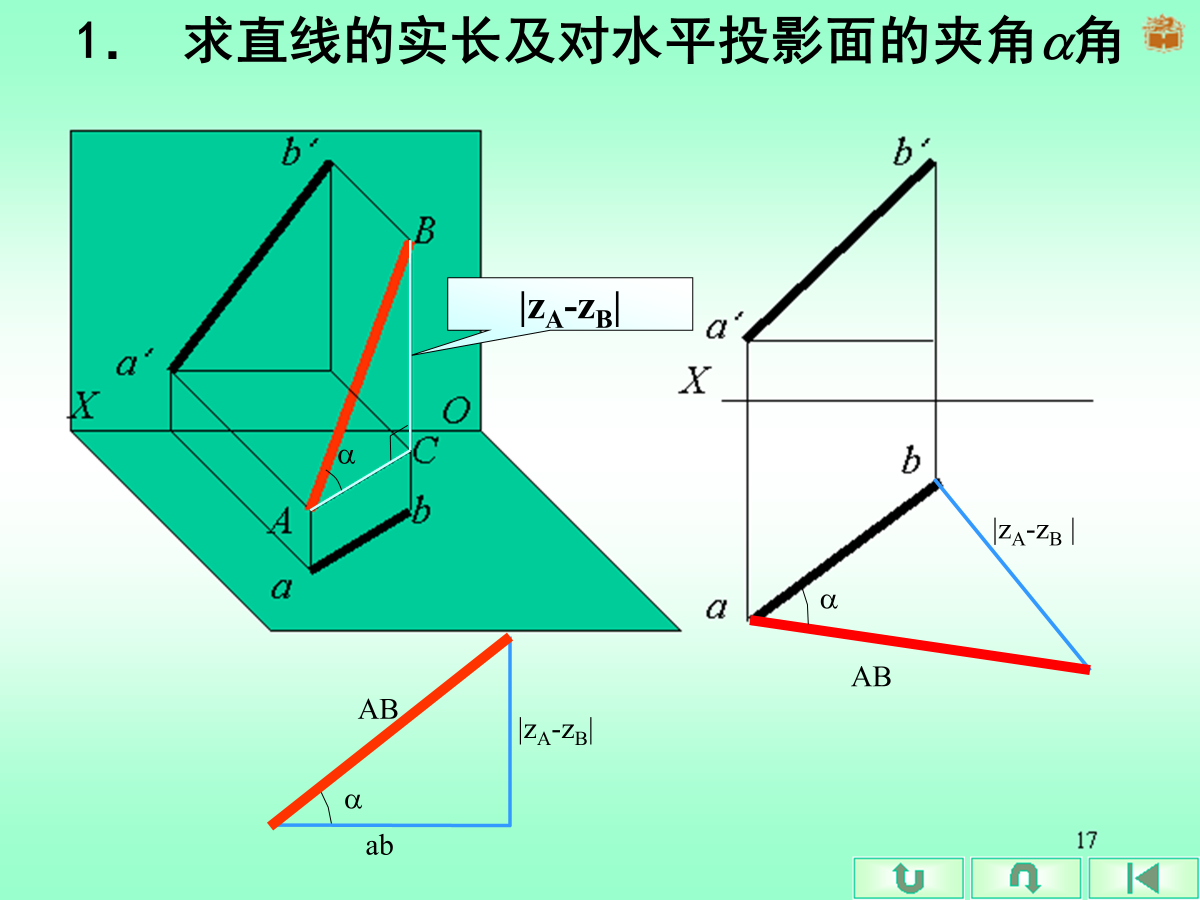

直角边1 直角边2 斜边 夹角
水平投影 Z 实长 alpha

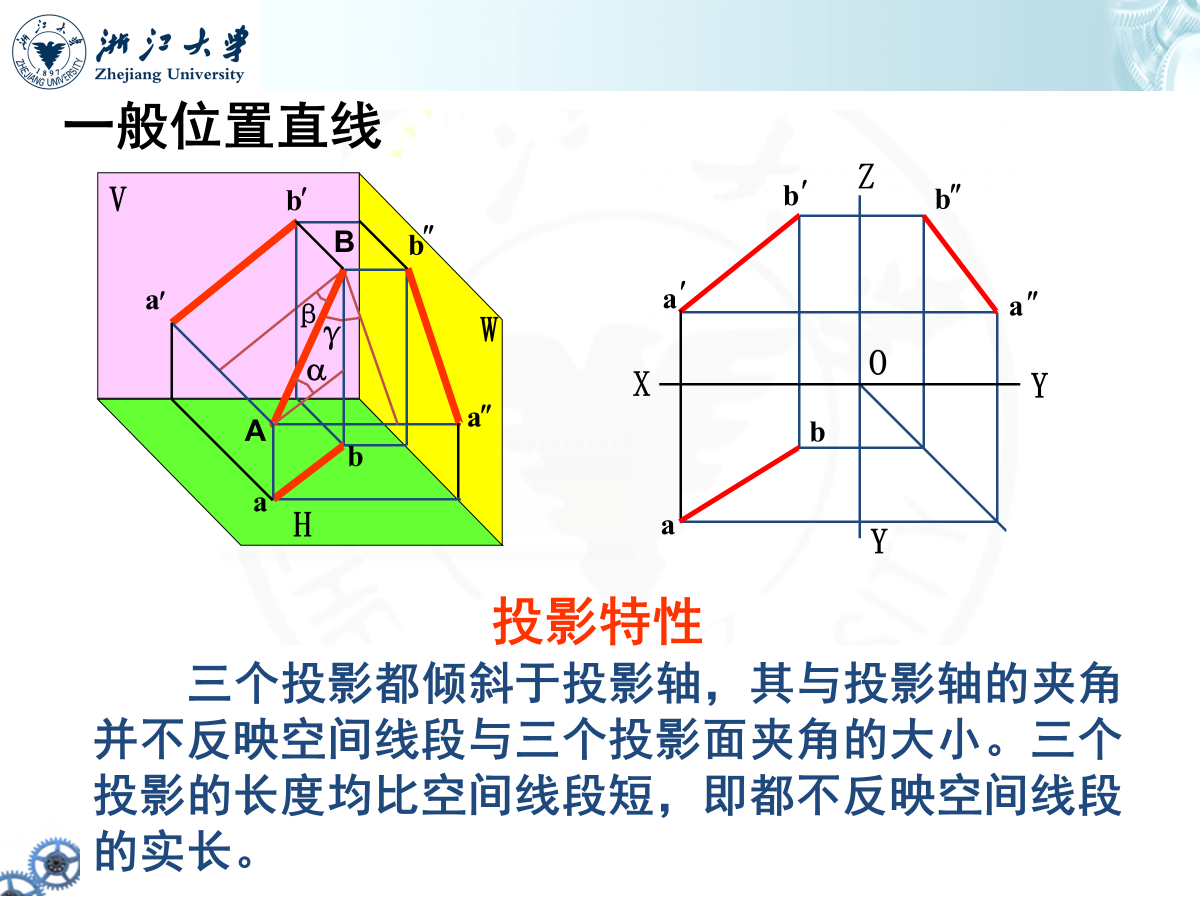

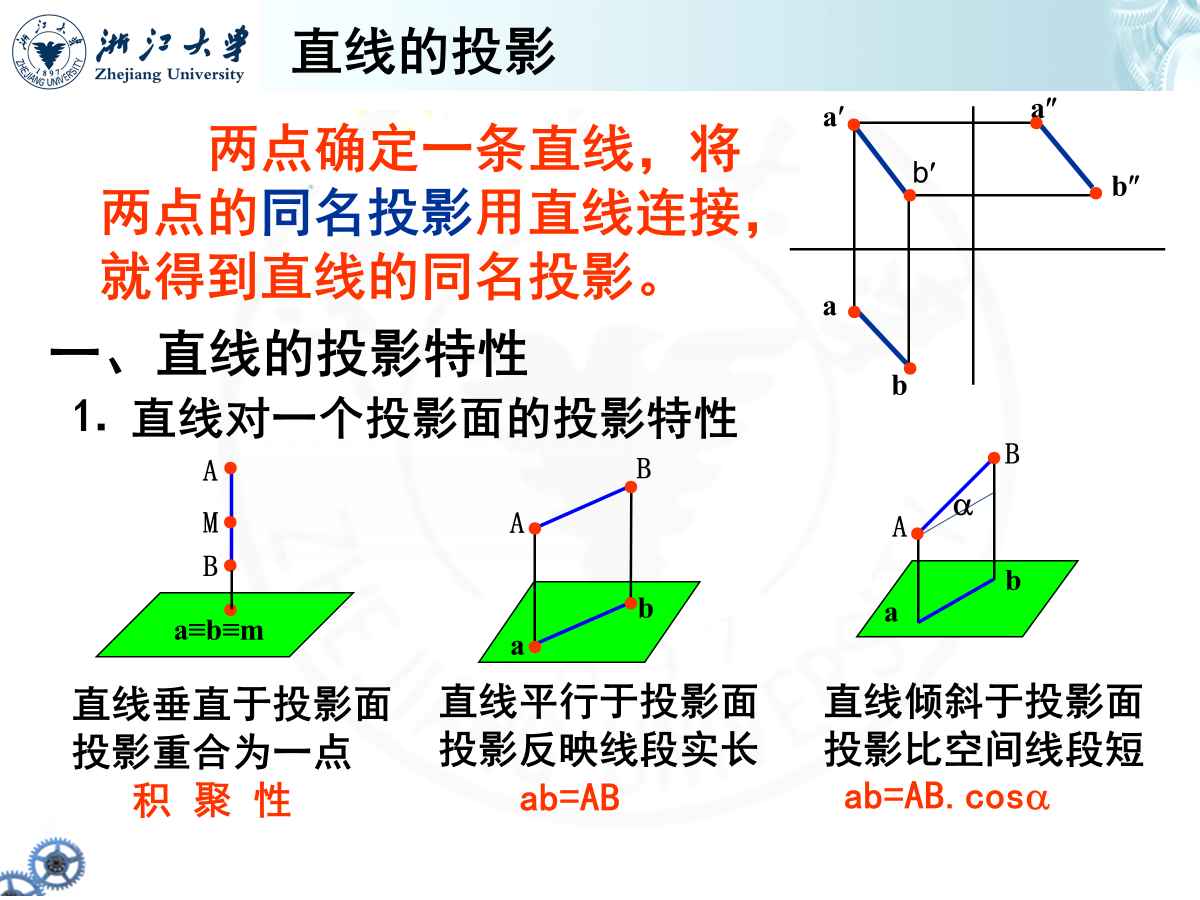

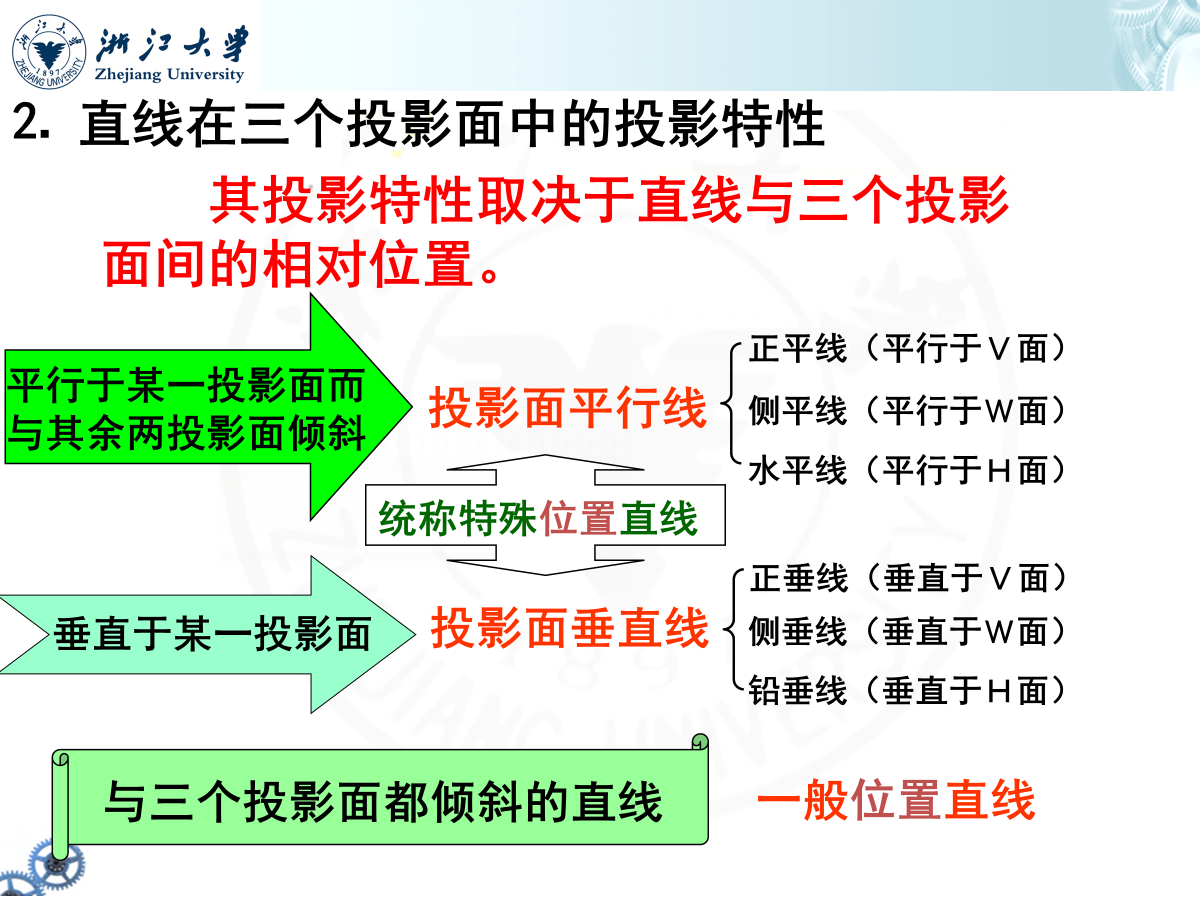

2.3 直线的投影

alt text alt text alt text

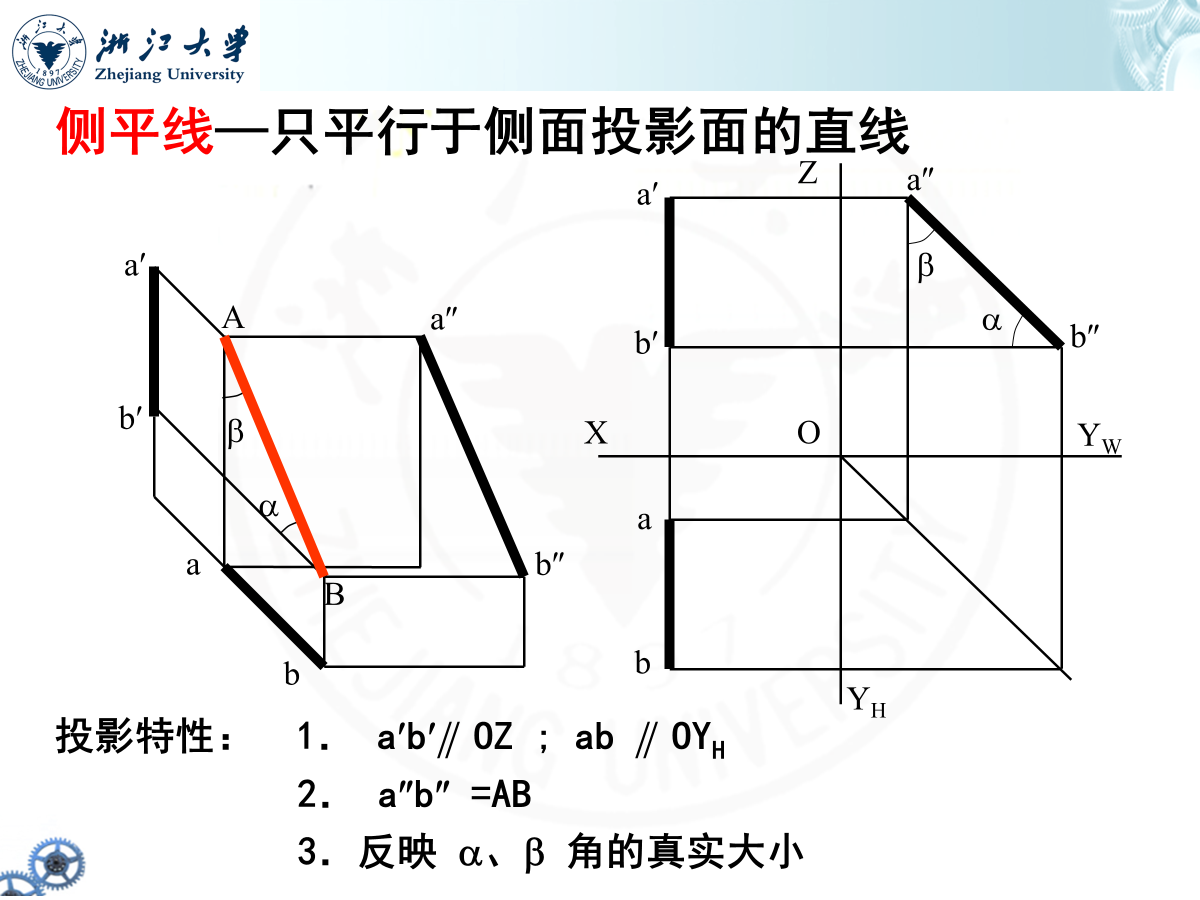

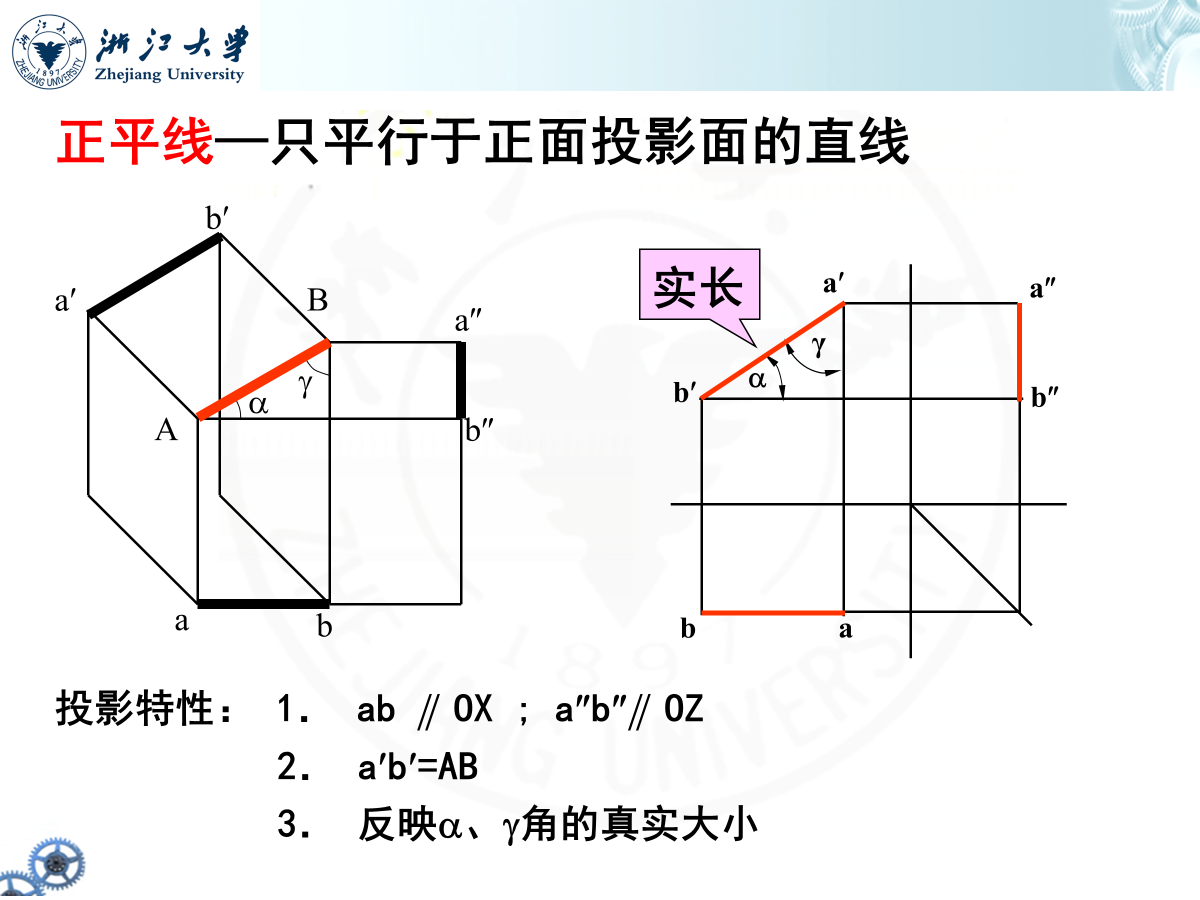

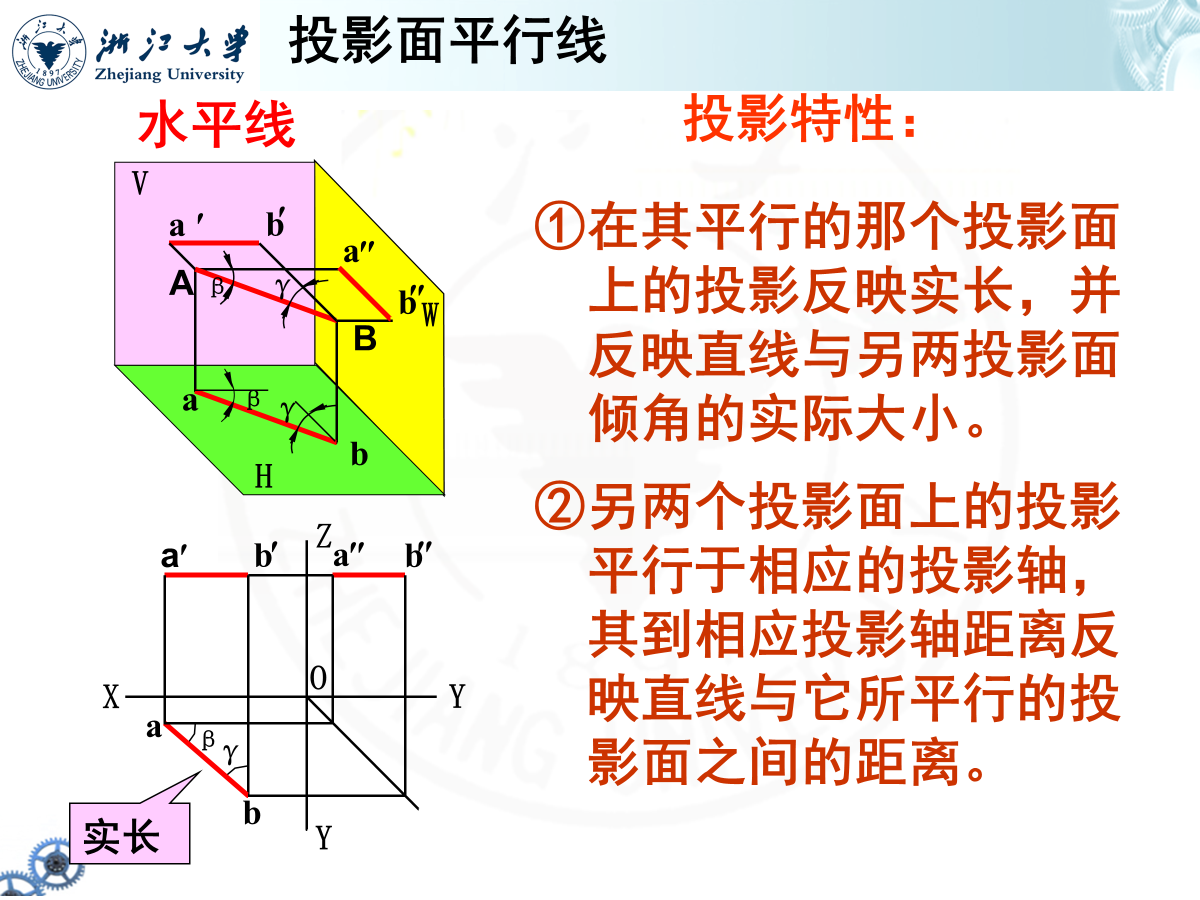

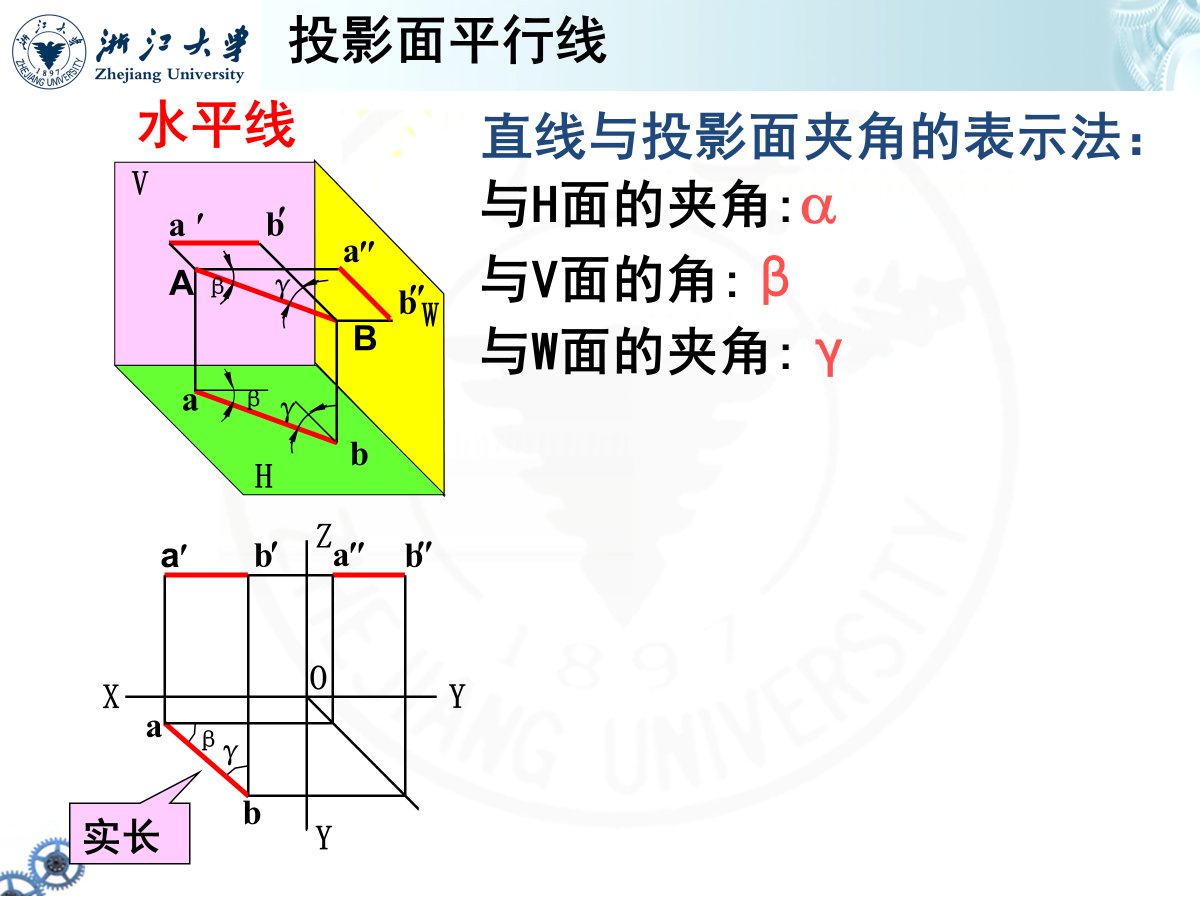

三种投影面平行线的特性

alt text alt text alt text

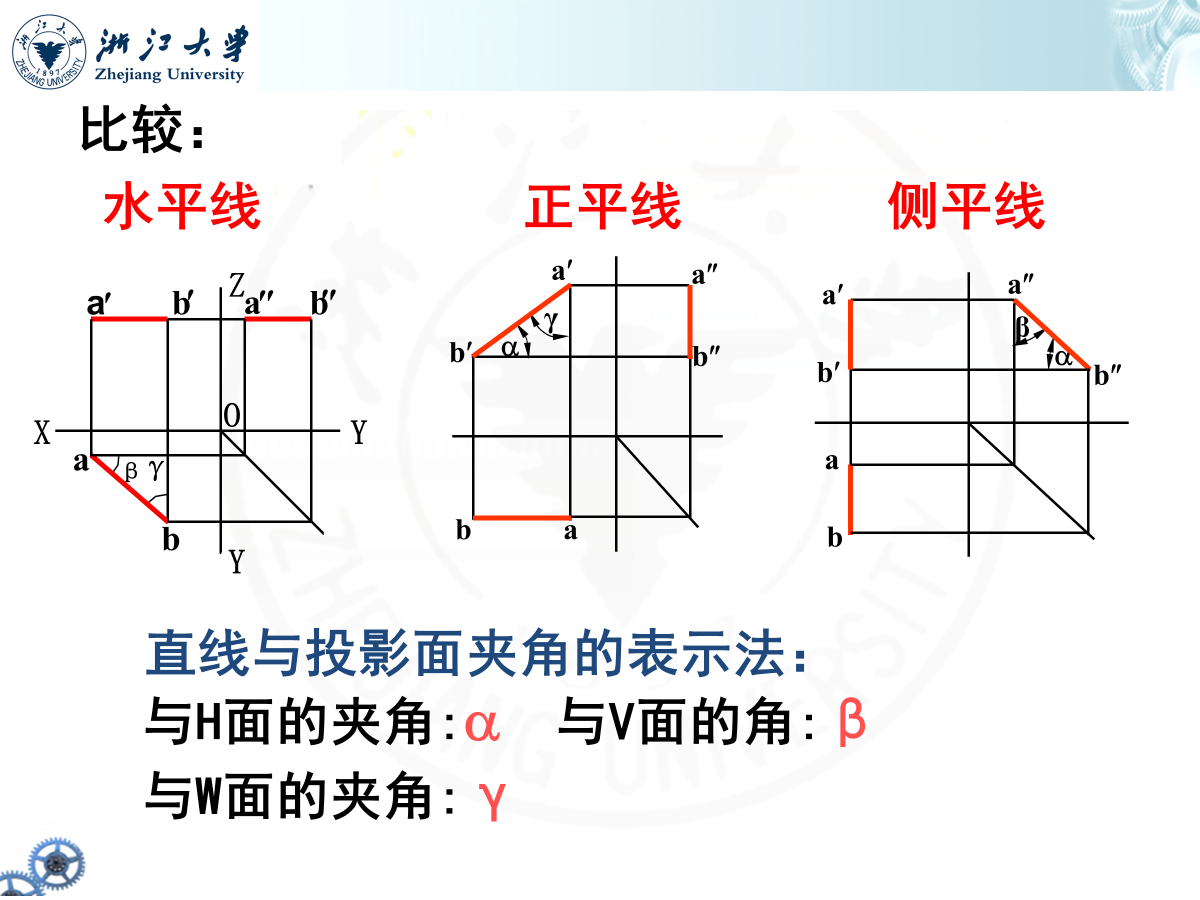

正平线、水平线、侧平线三者比较

alt text

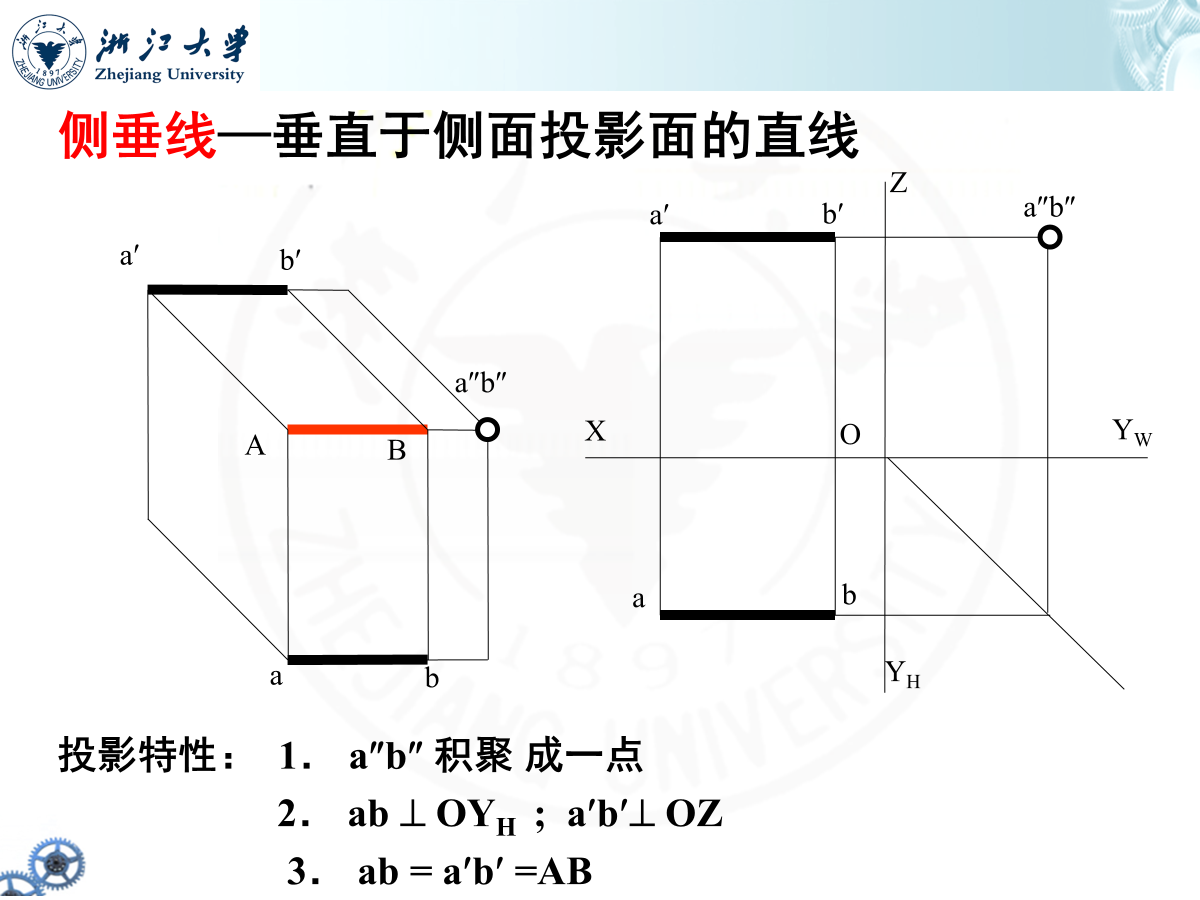

alt text alt text alt text

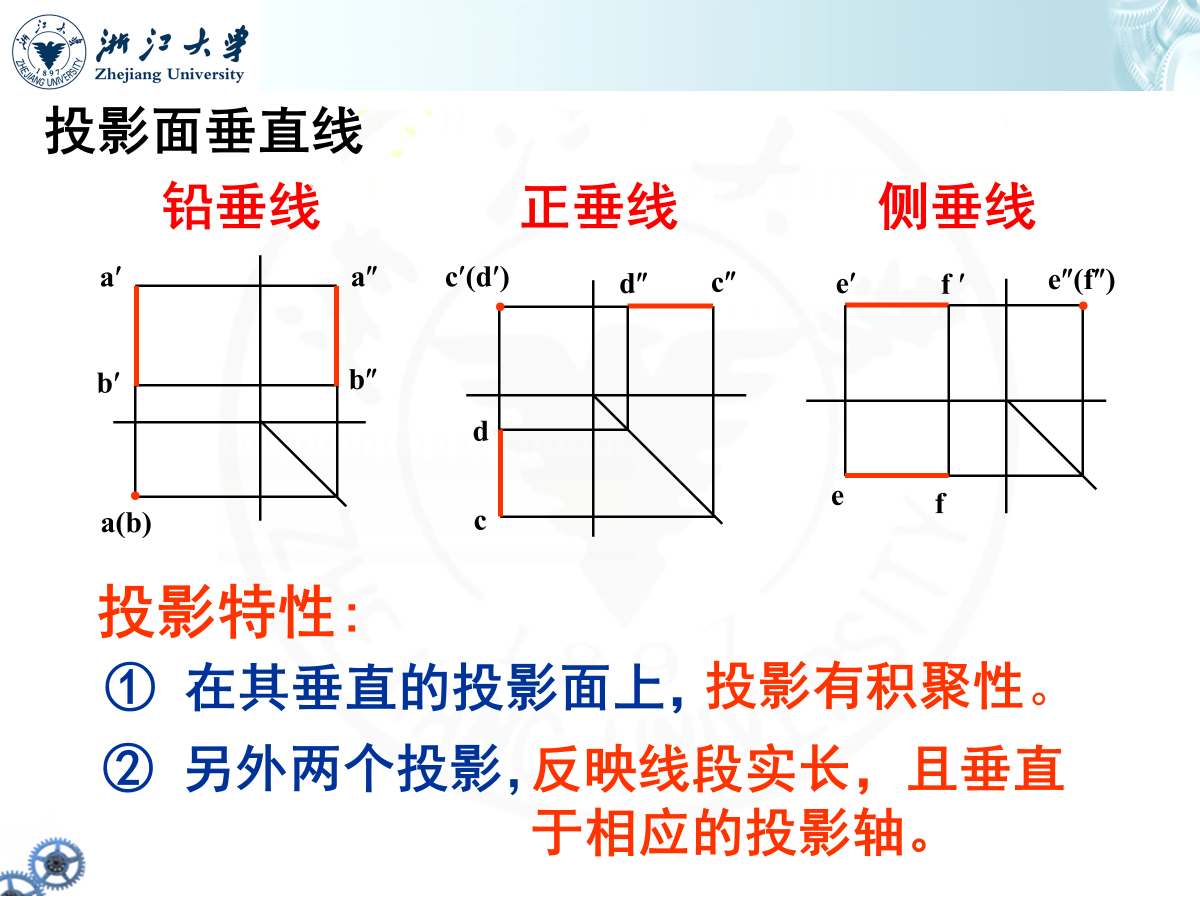

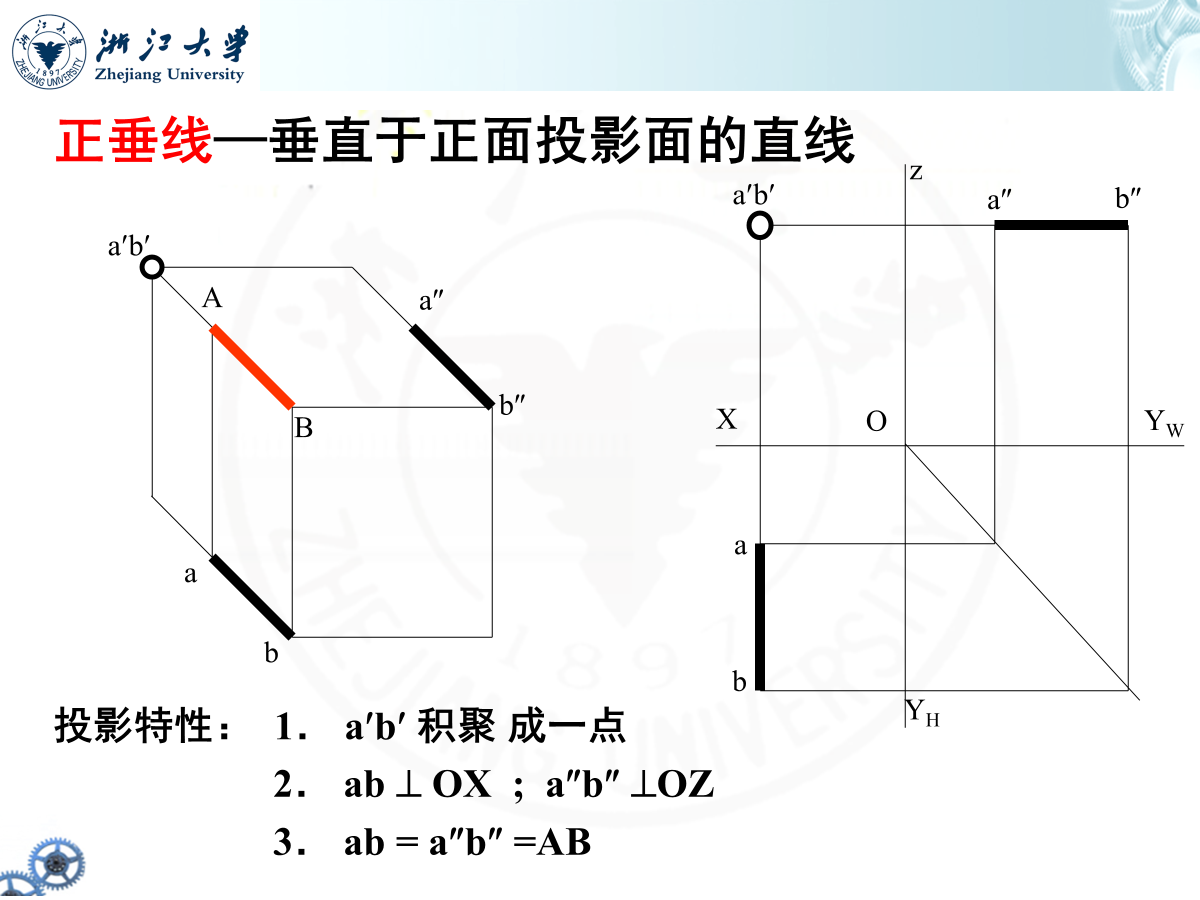

投影面垂直线的比较

alt text

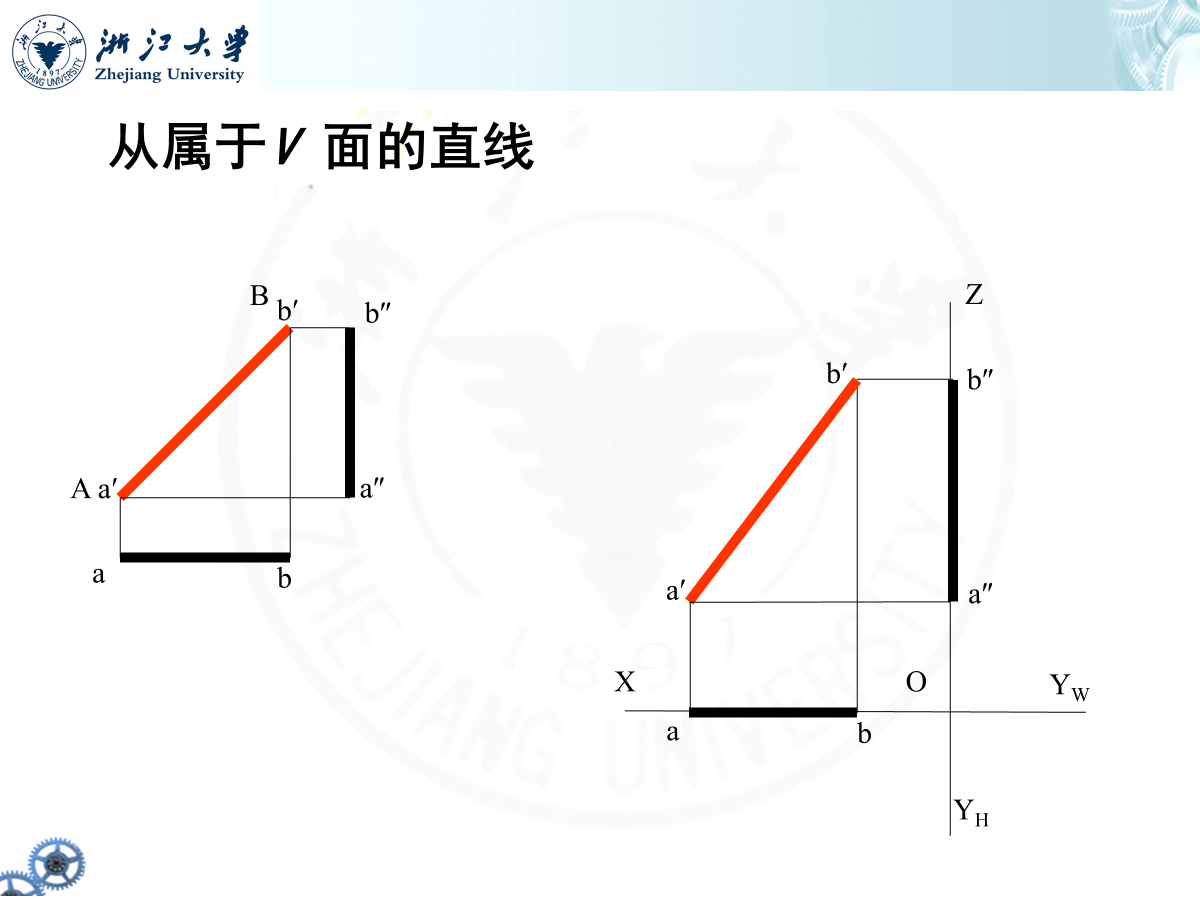

从属于V面的直线

alt text

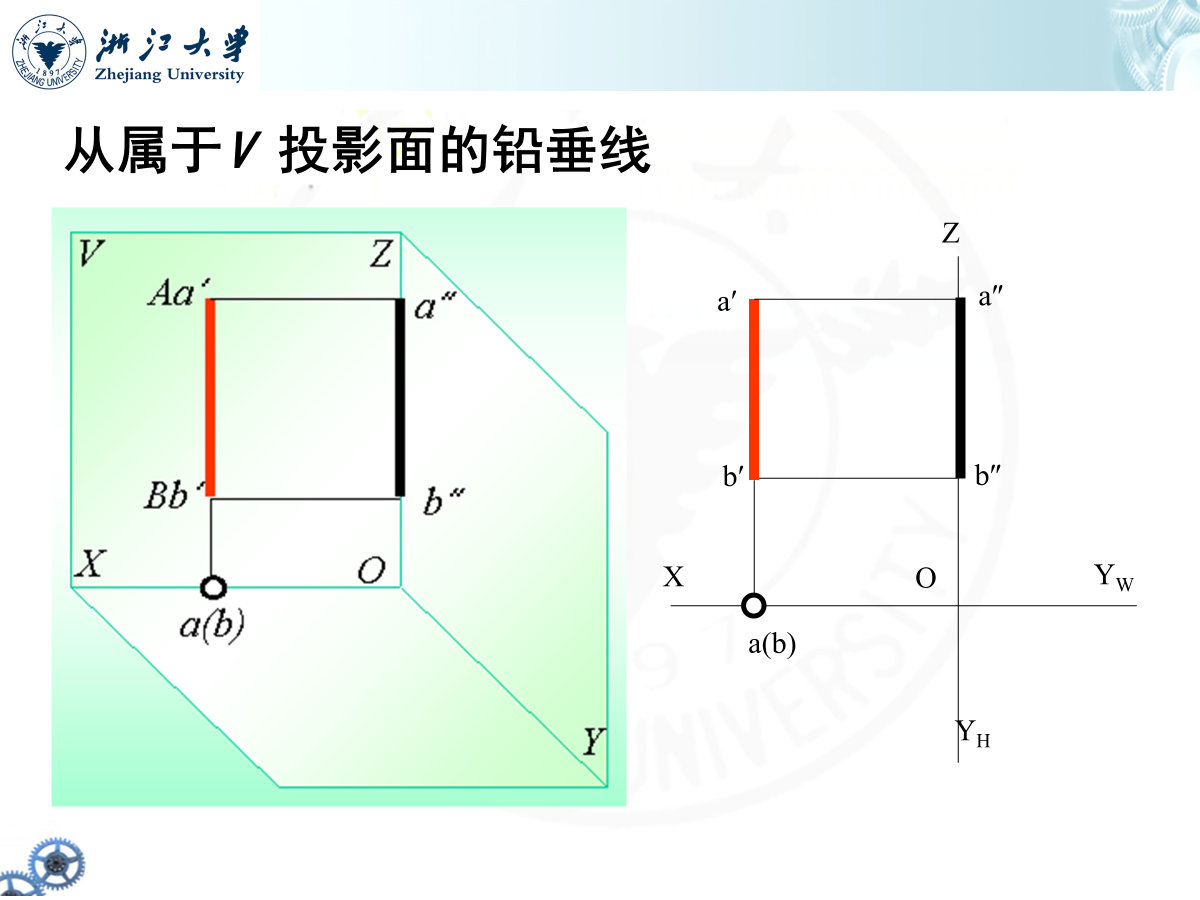

从属于V投影面的铅垂线

alt text

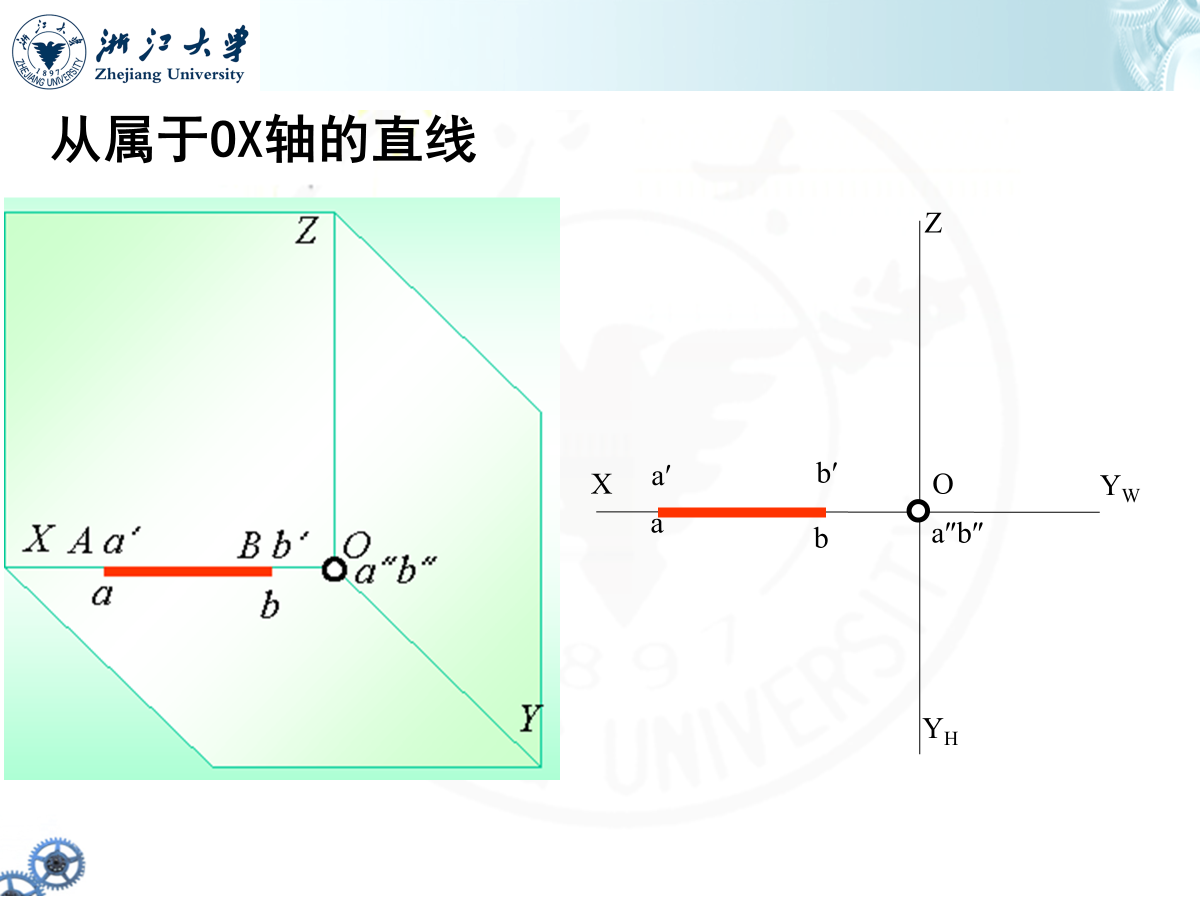

从属于X轴的直线

alt text

alt text

Question

alt text

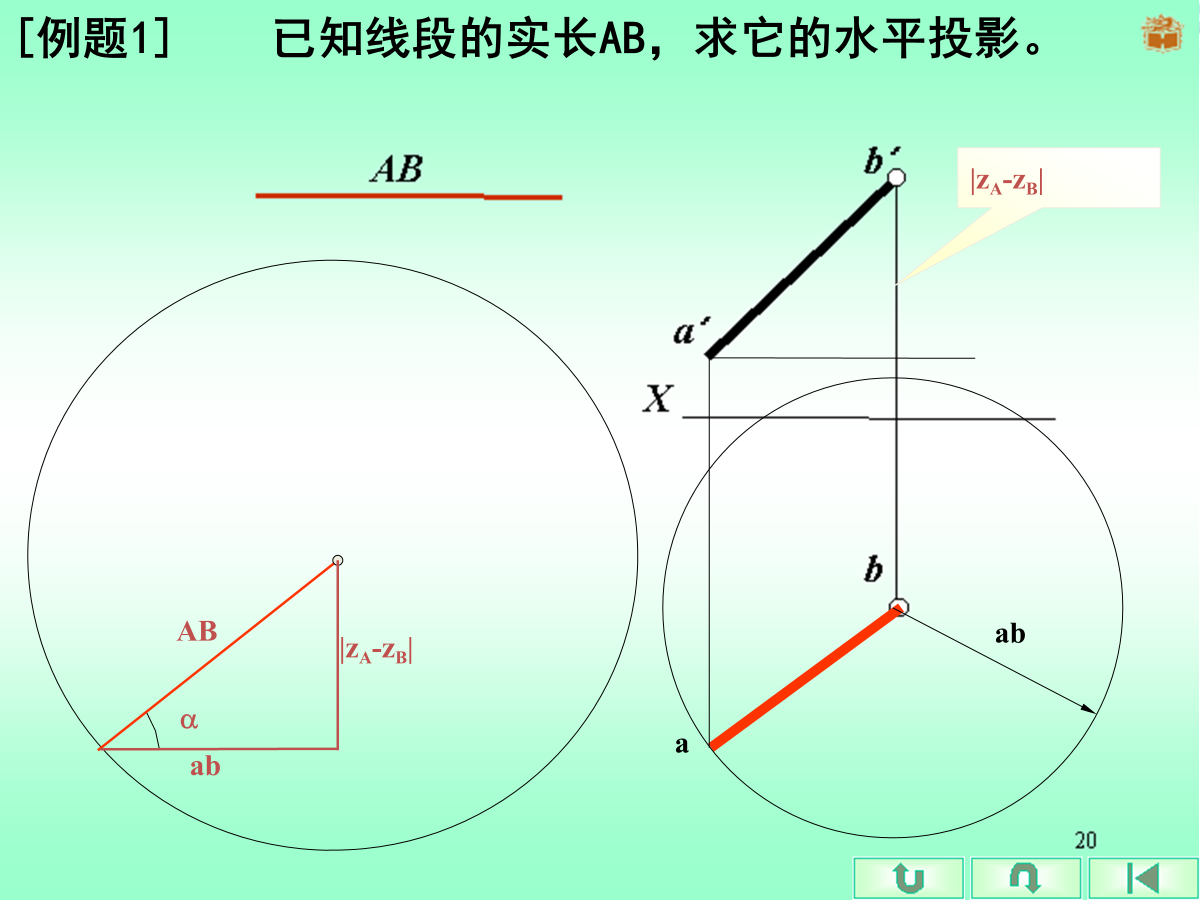

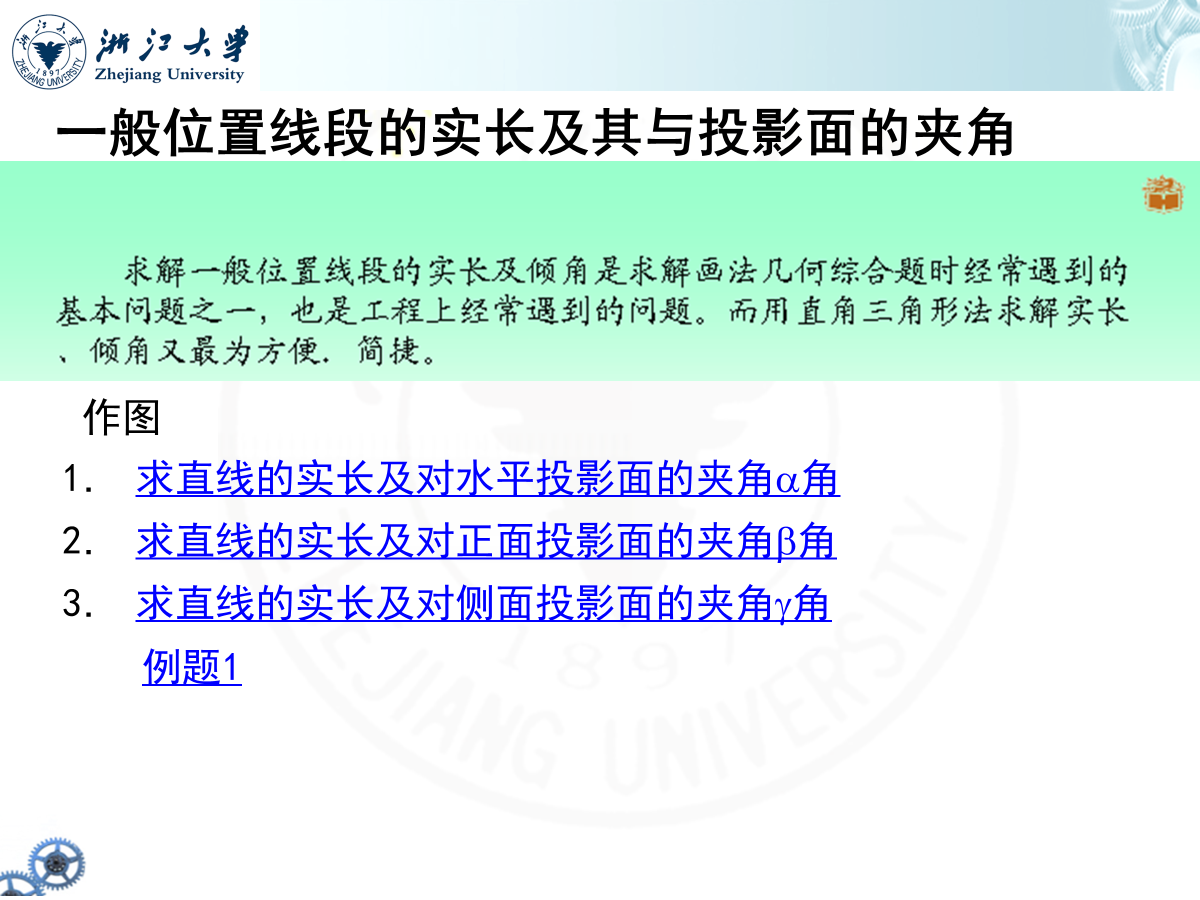

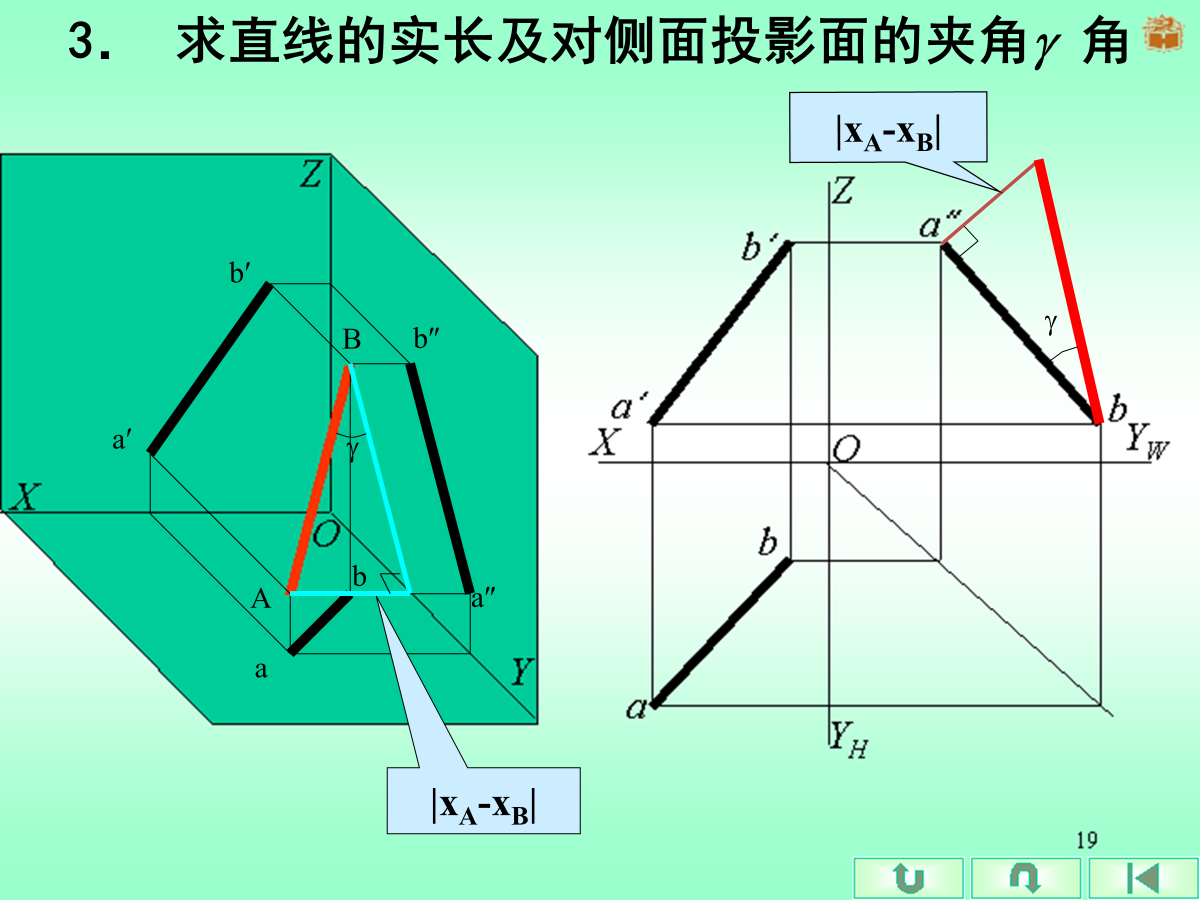

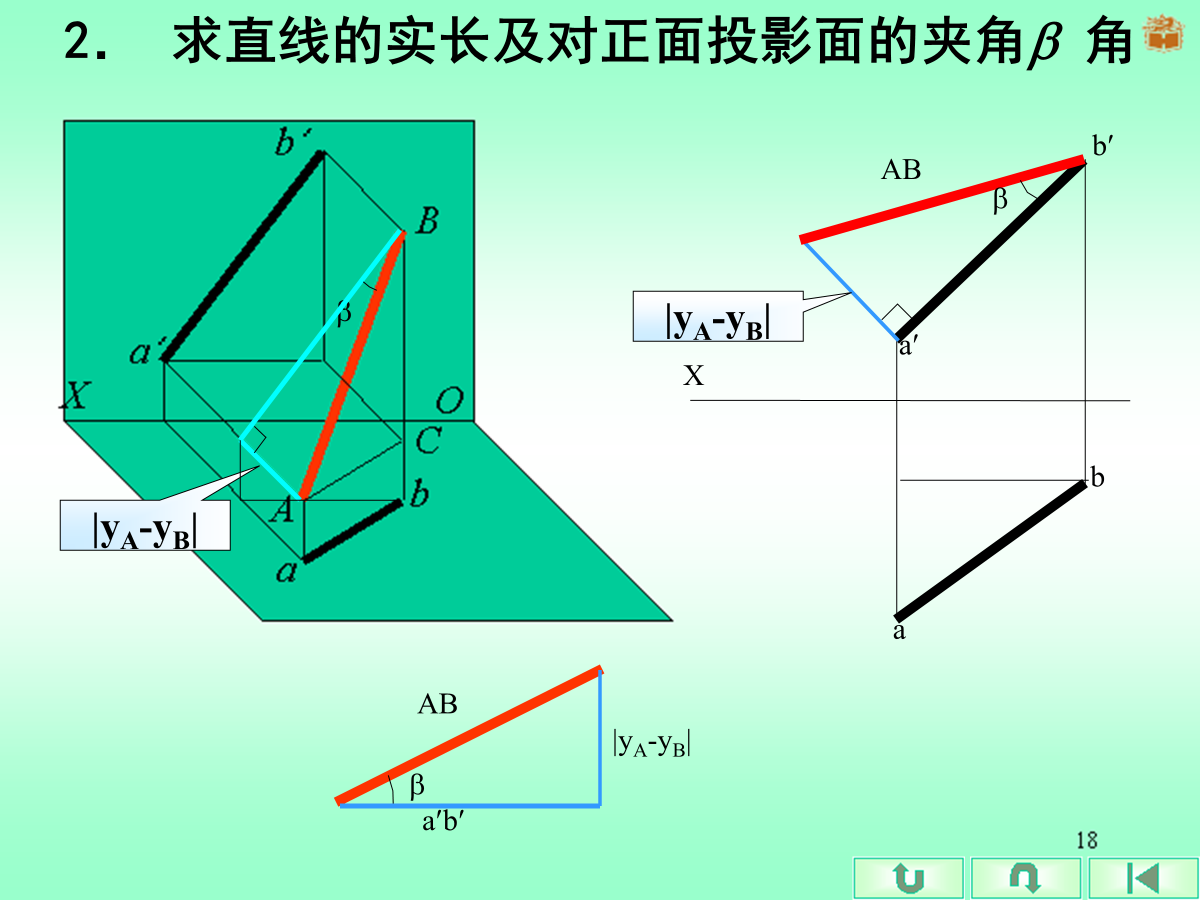

三道例题：一般直线与面的夹角

alt text alt text alt text

Question

alt text

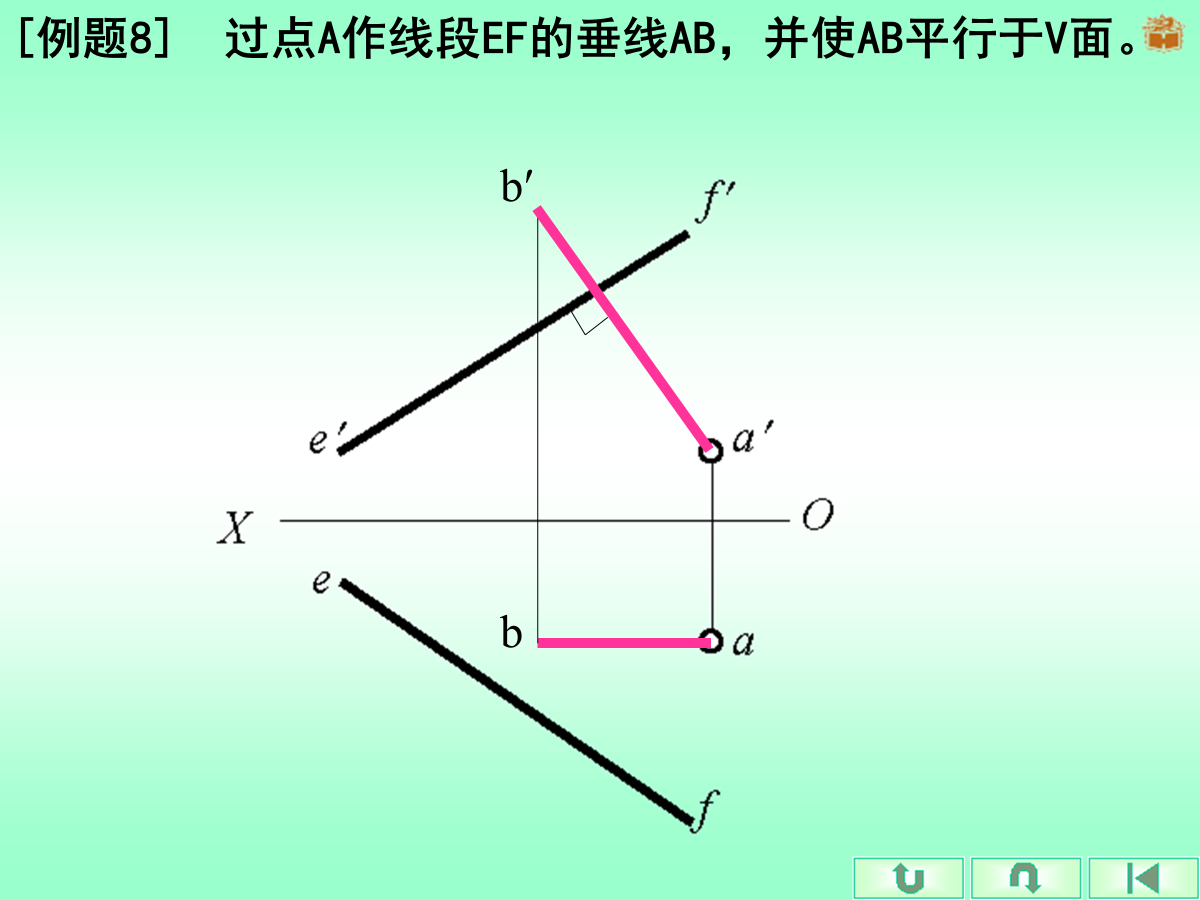

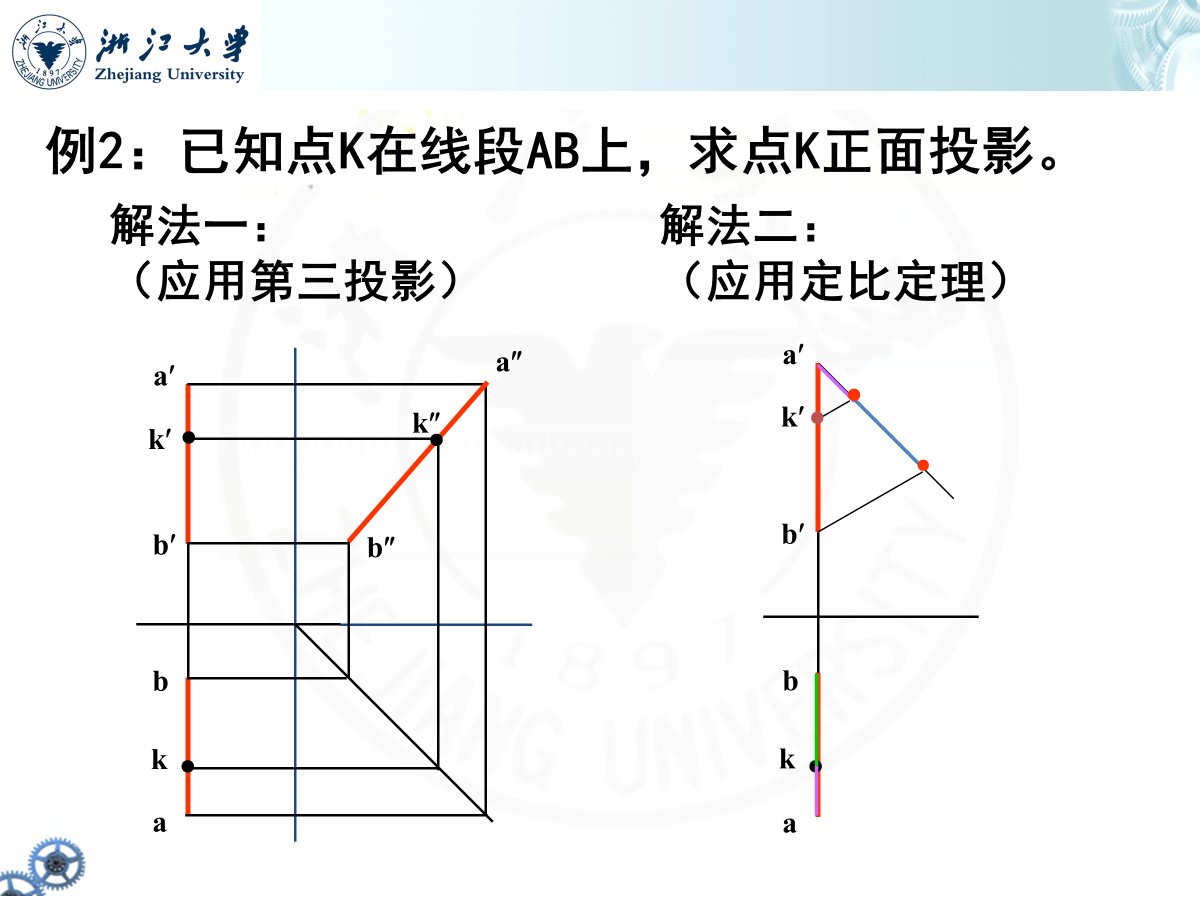

例题

alt text

alt text

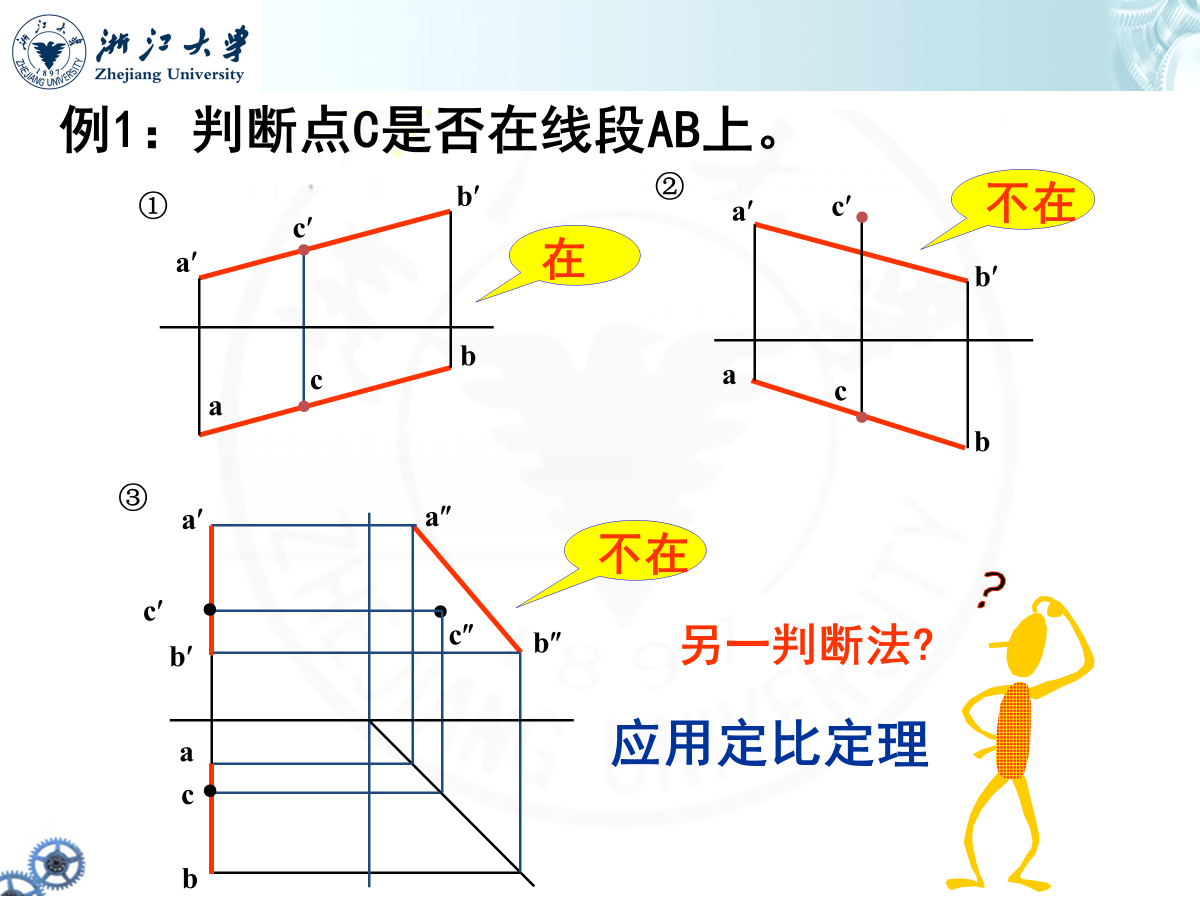

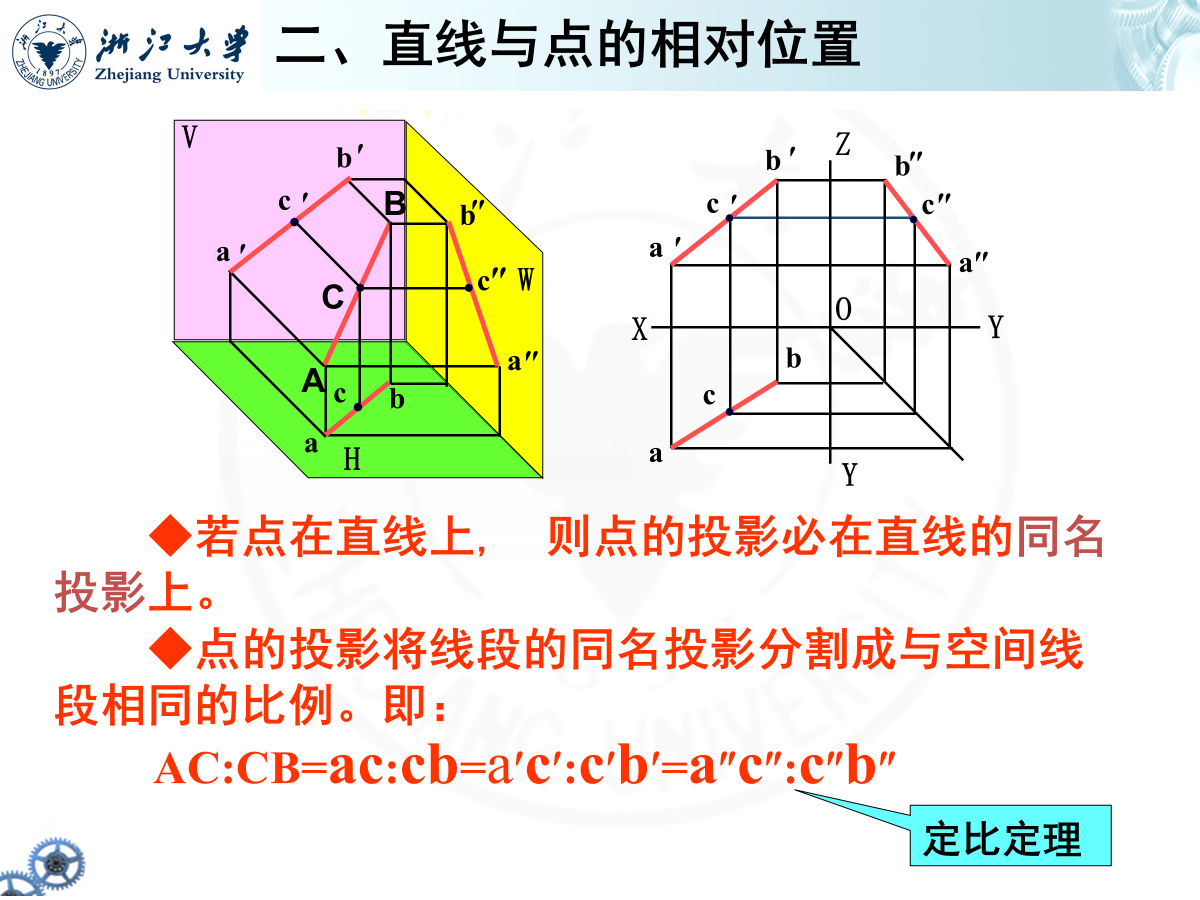

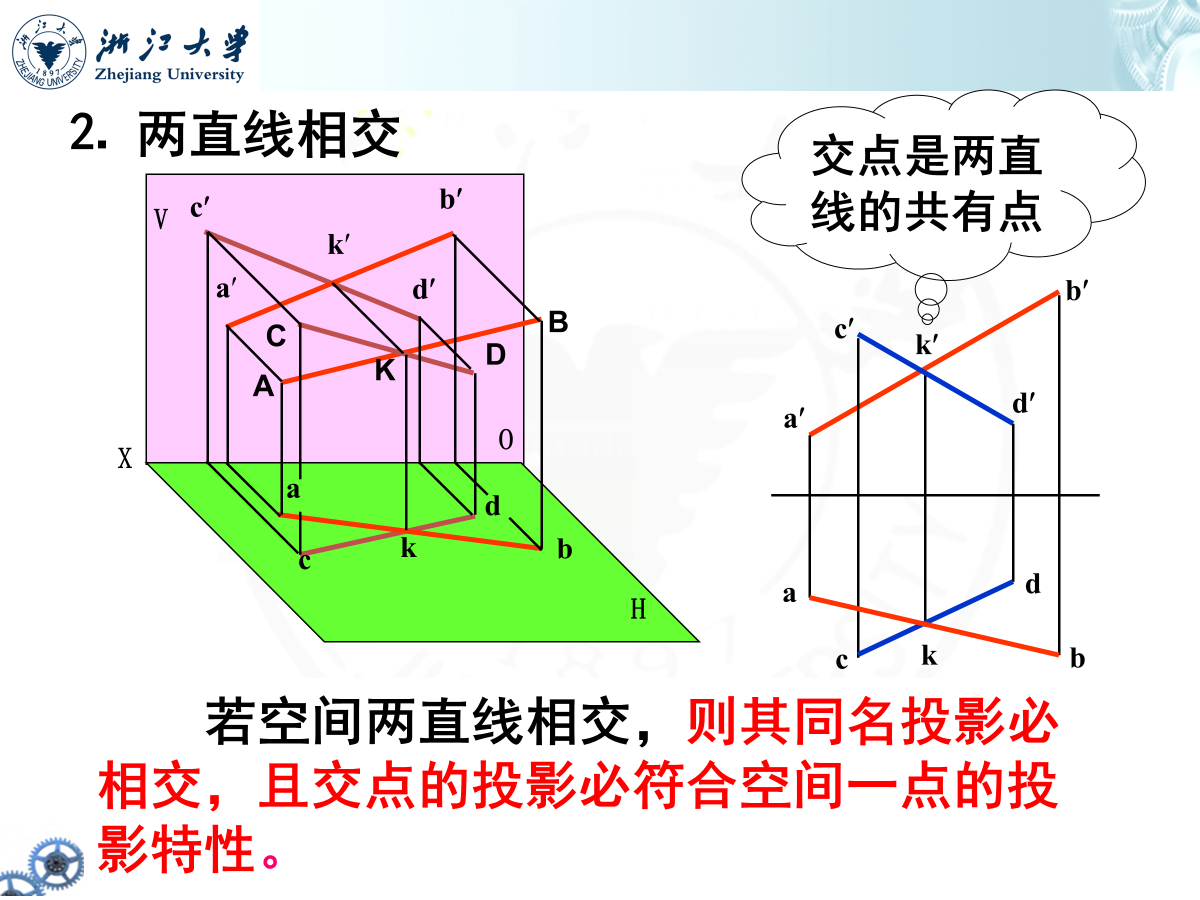

两道简单的例题

alt text alt text

alt text

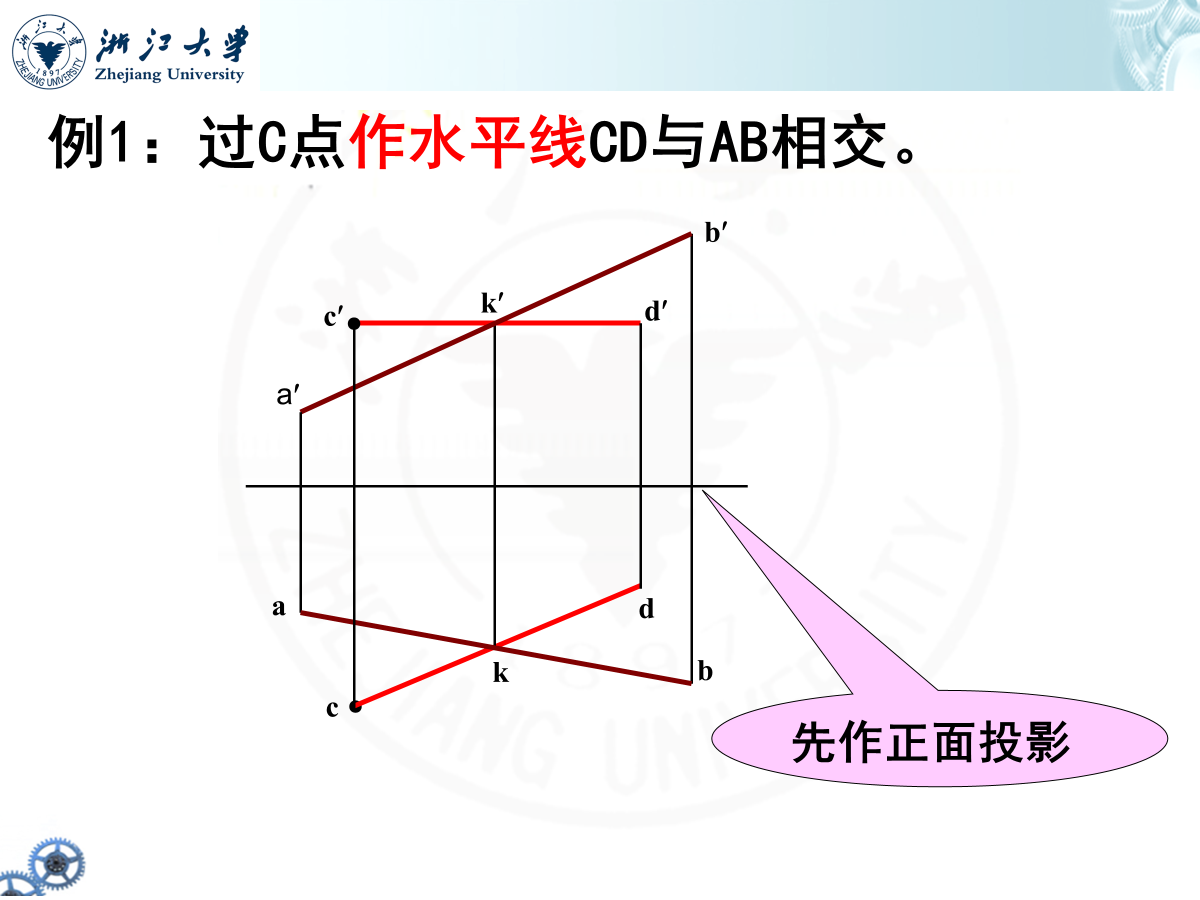

例题

alt text

alt text

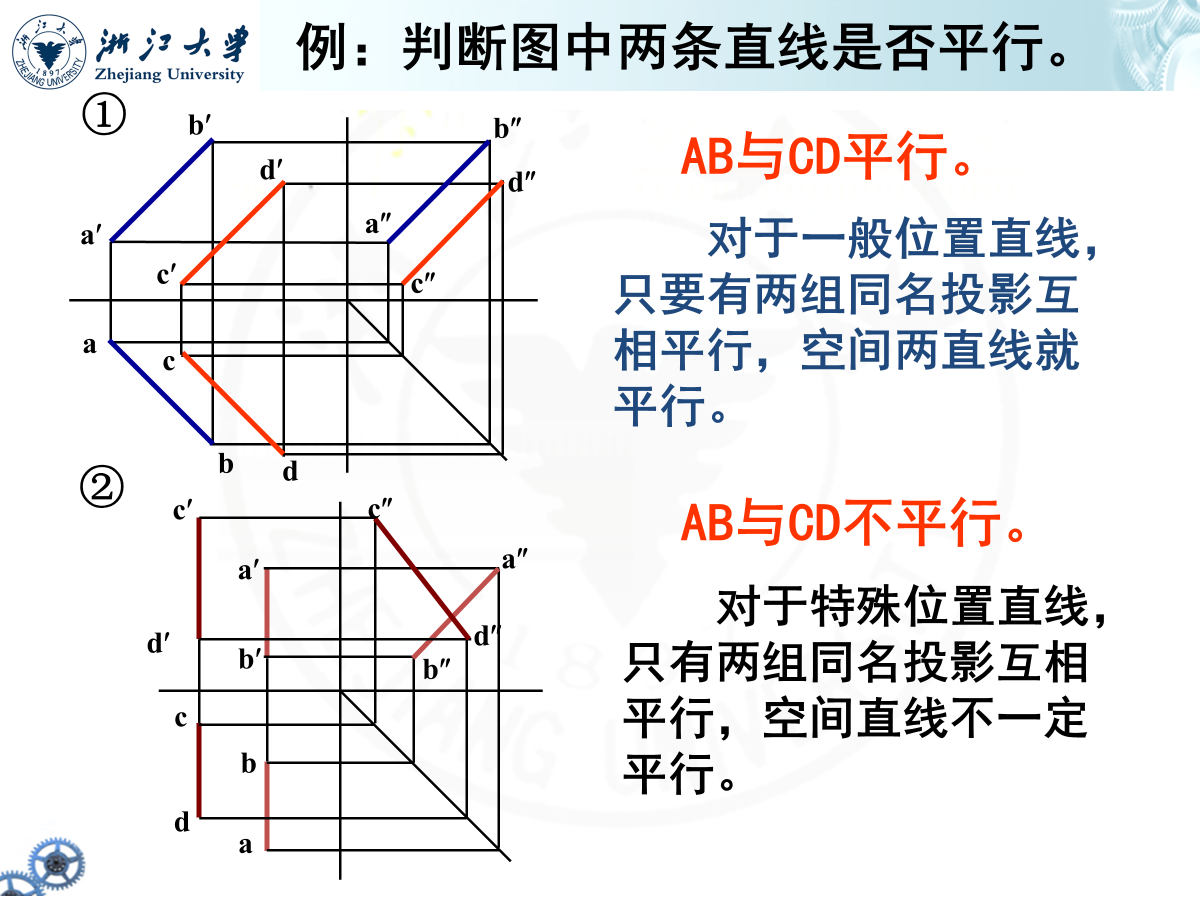

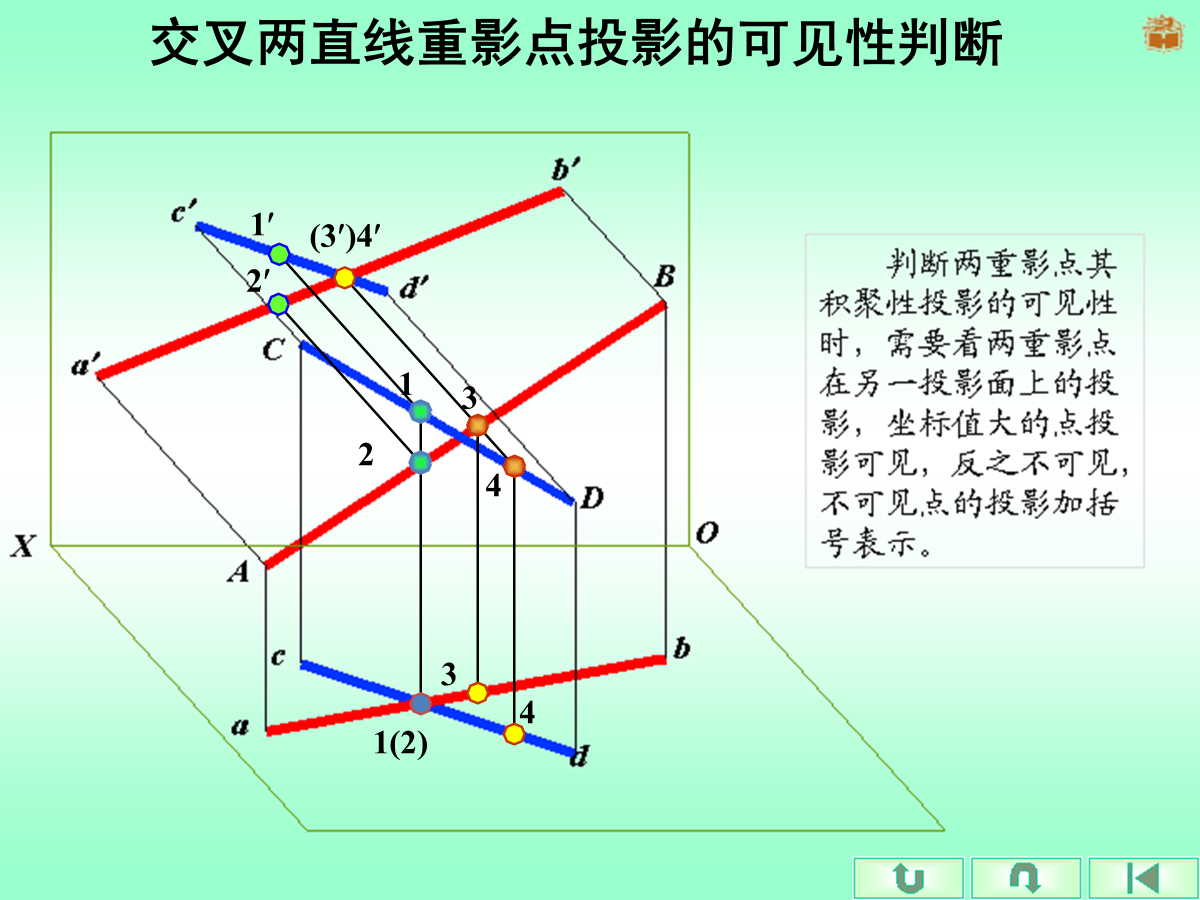

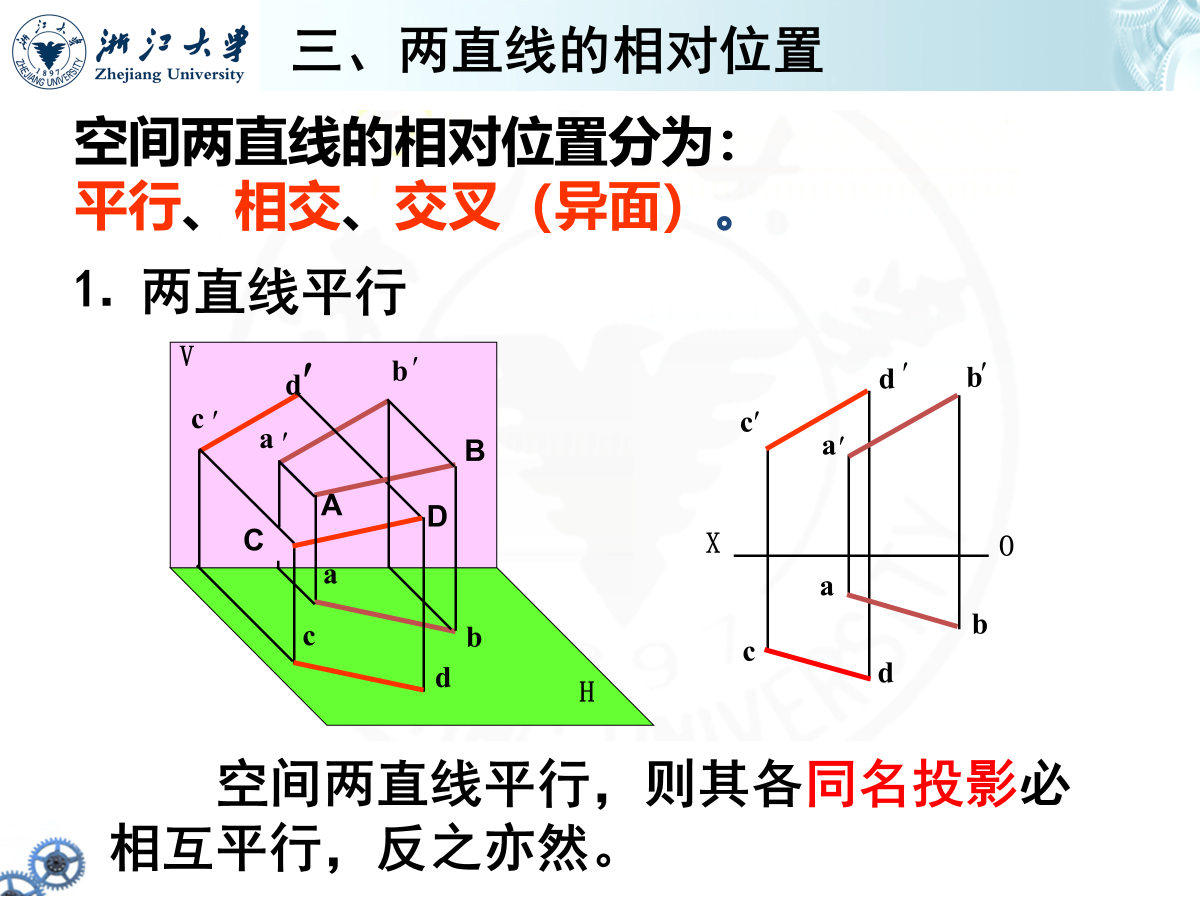

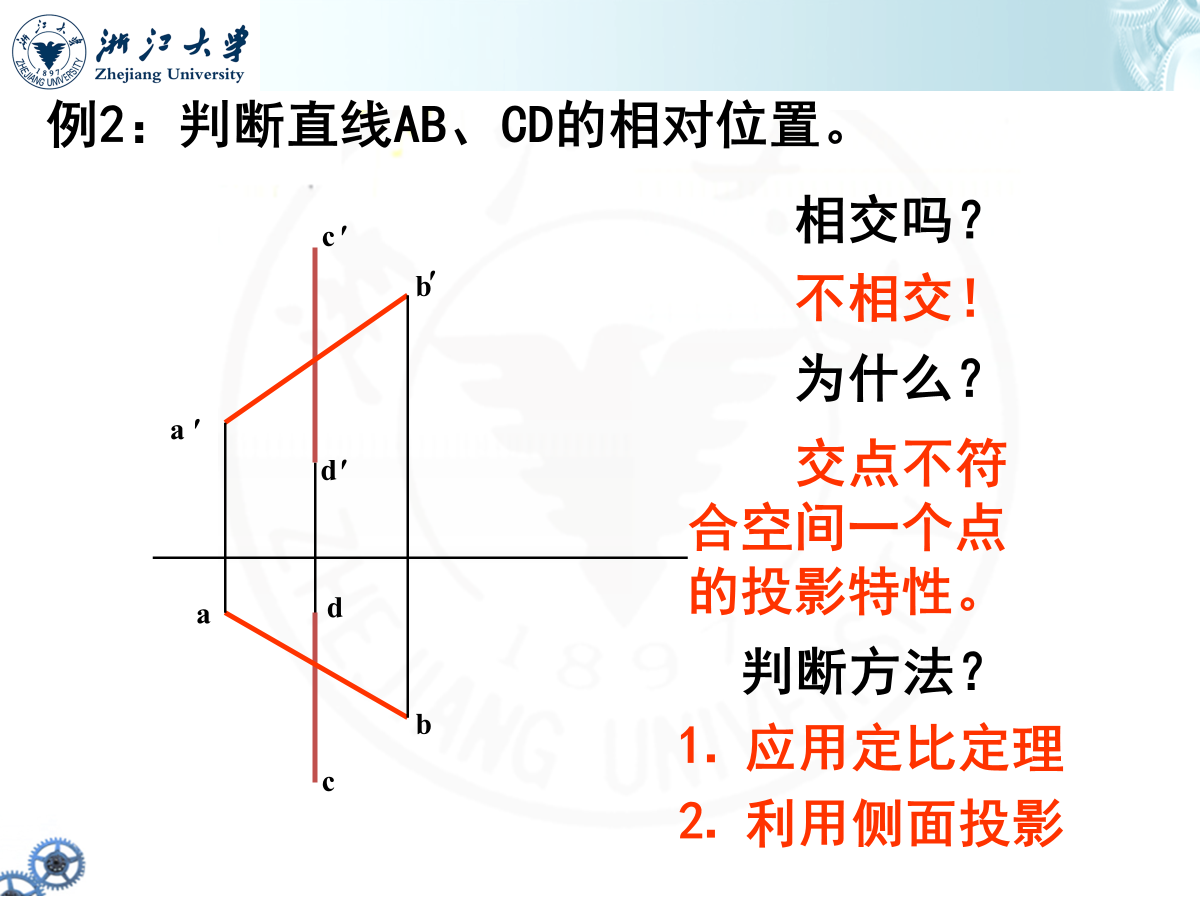

例题

alt text alt text

alt text

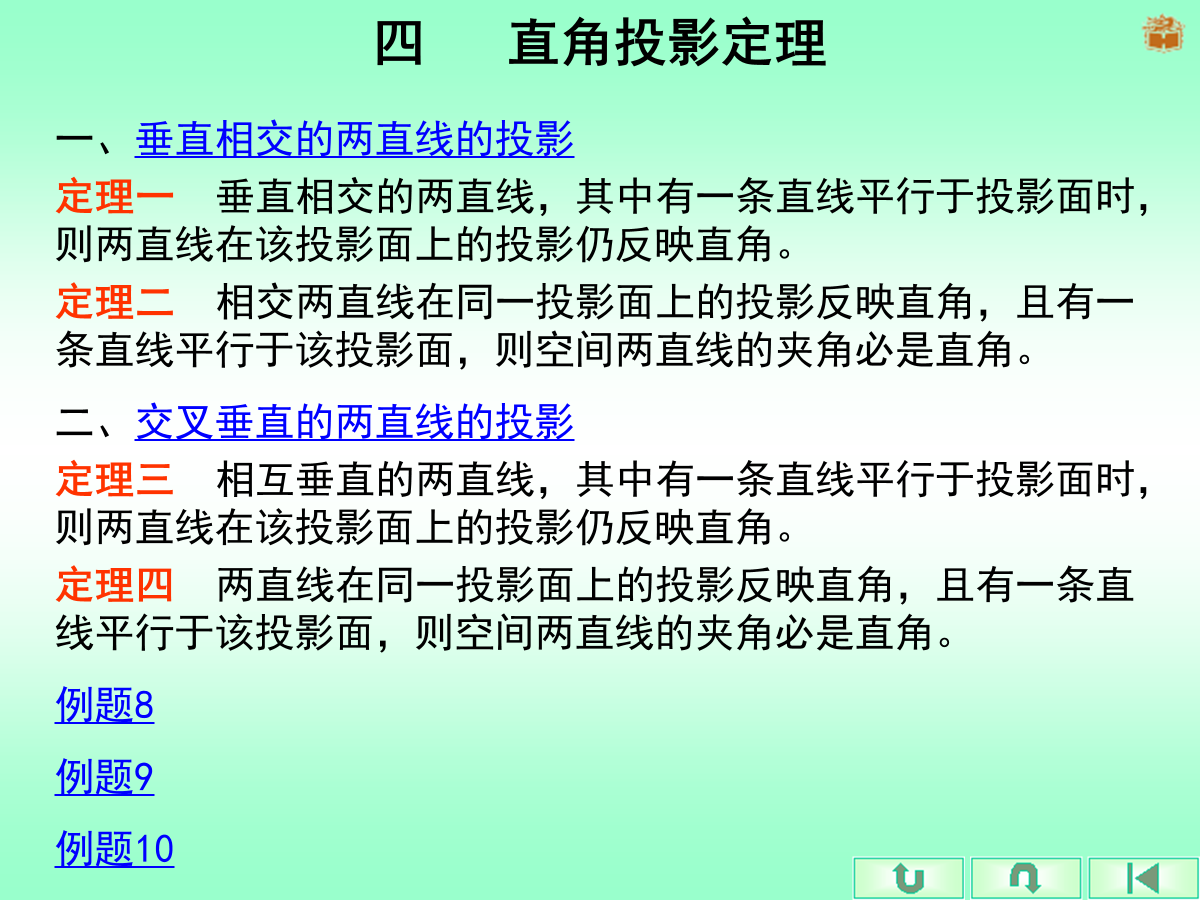

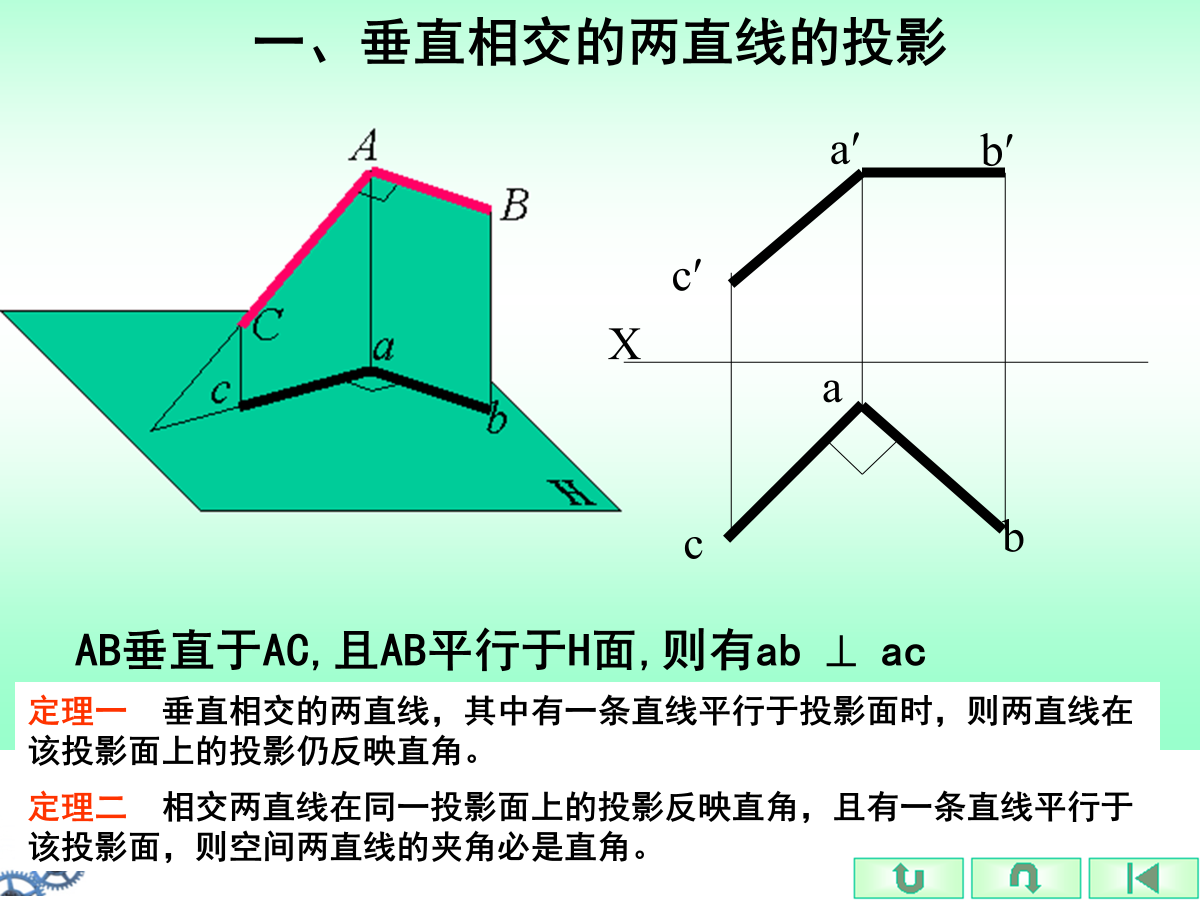

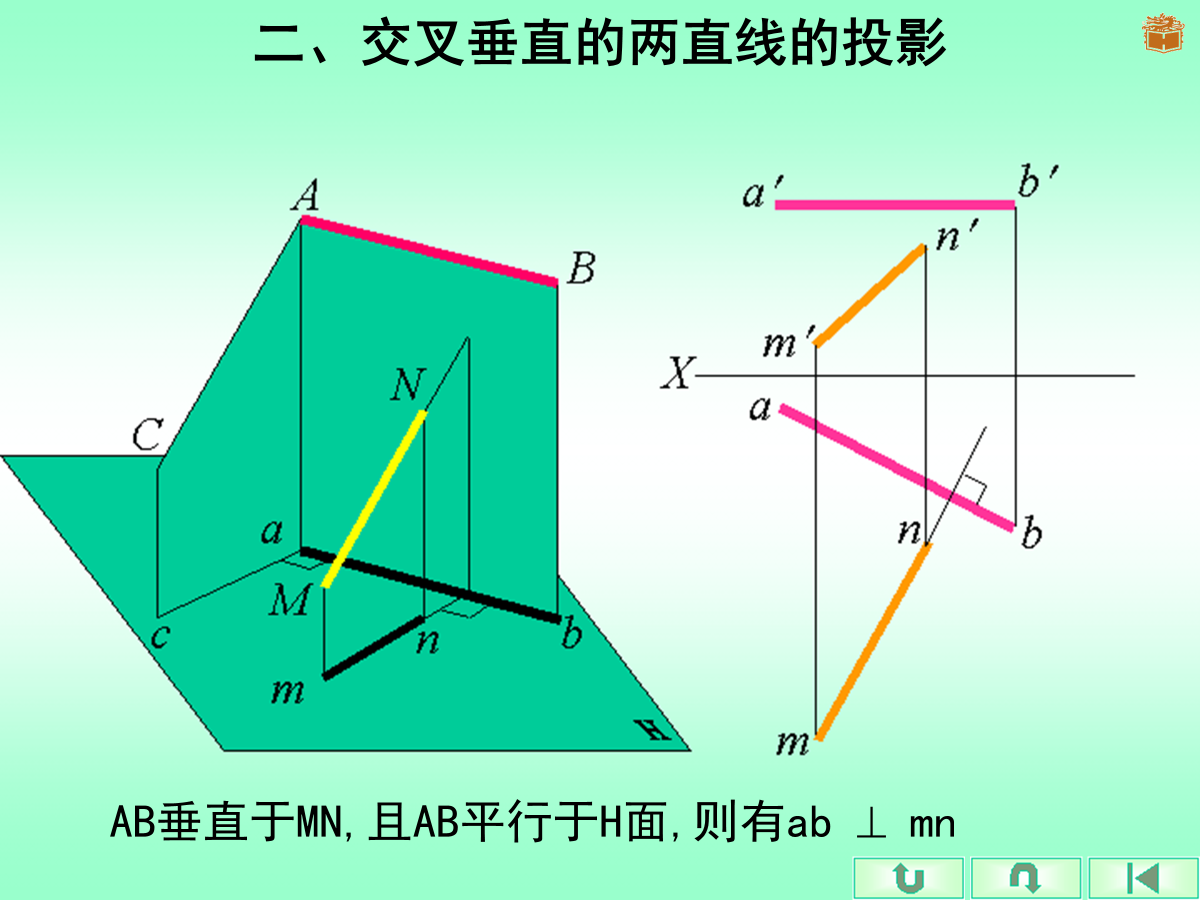

Tip

alt text alt text

alt text alt text alt text

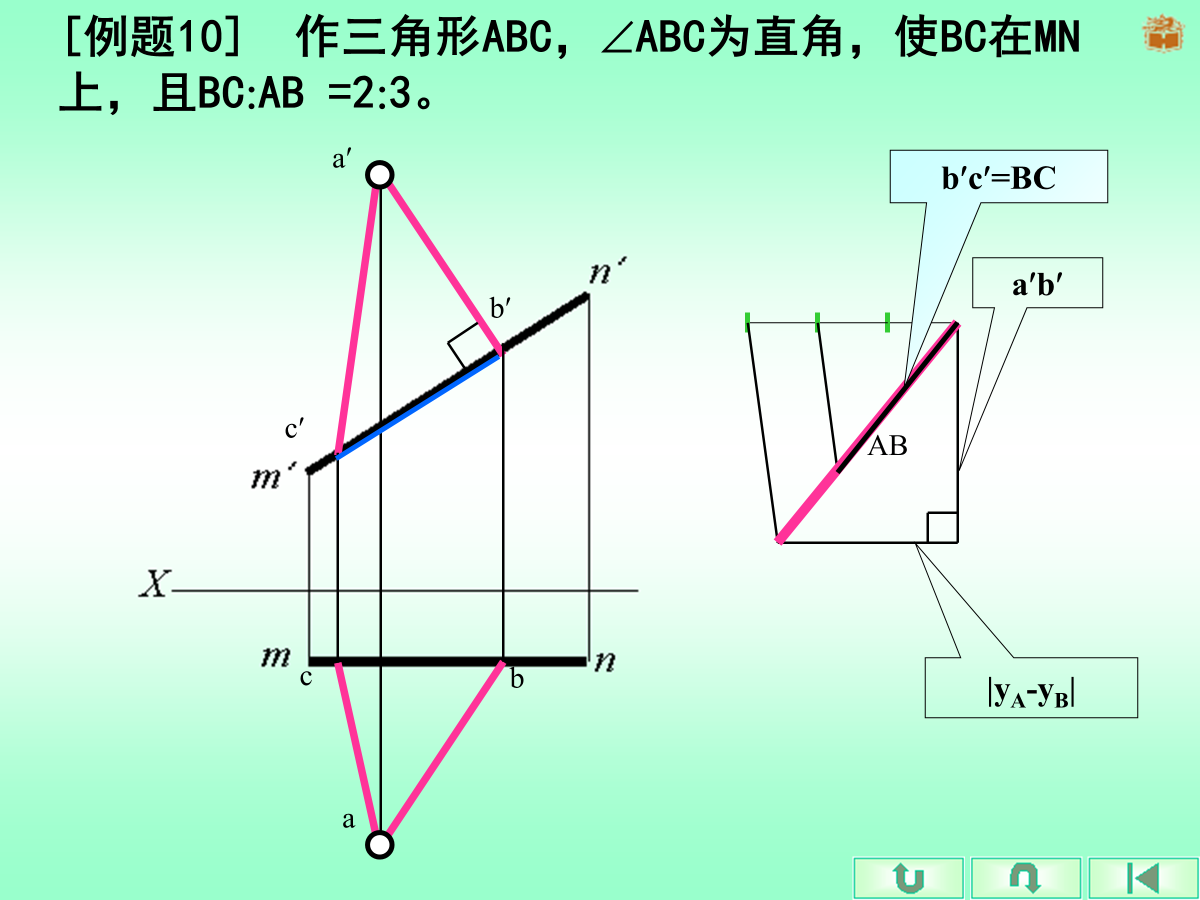

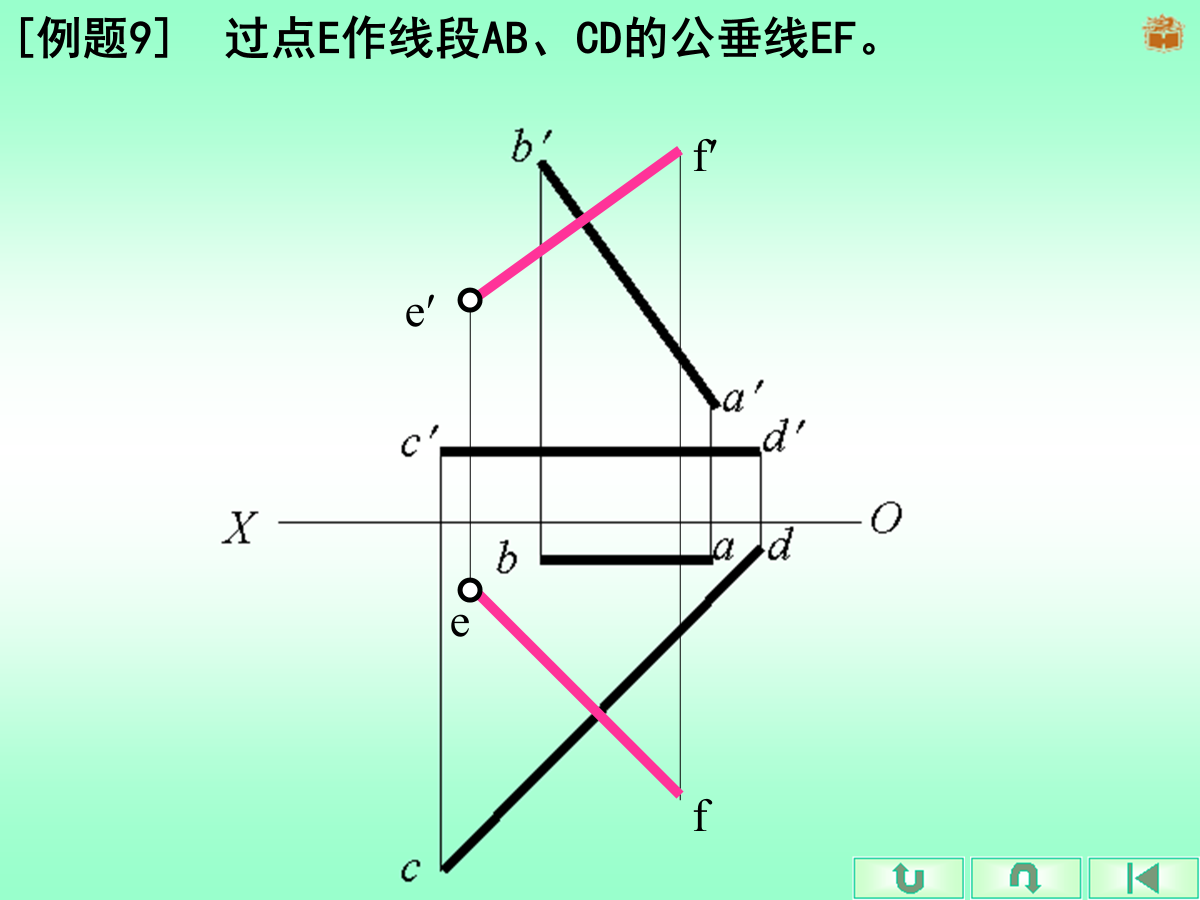

三道例题

alt text alt text alt text
