3DGS splatting 3D gaussian

splatting

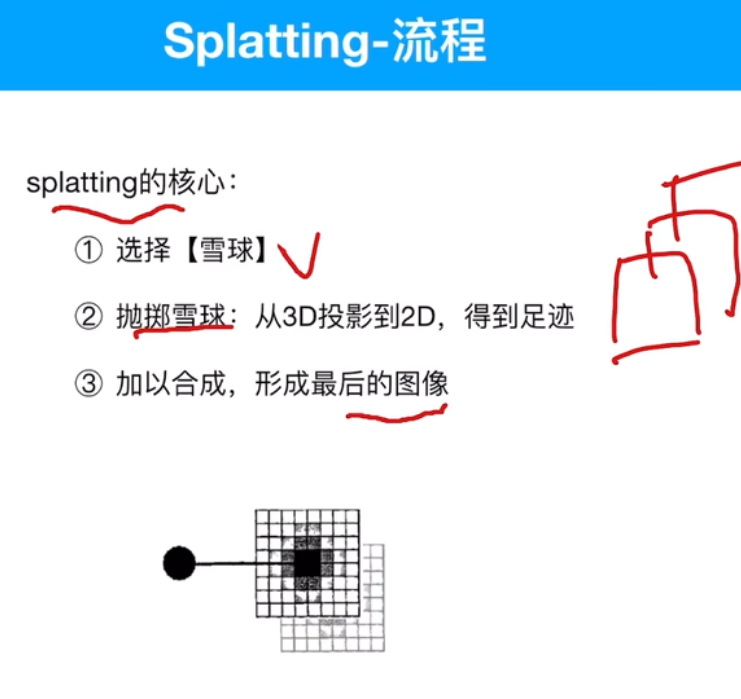

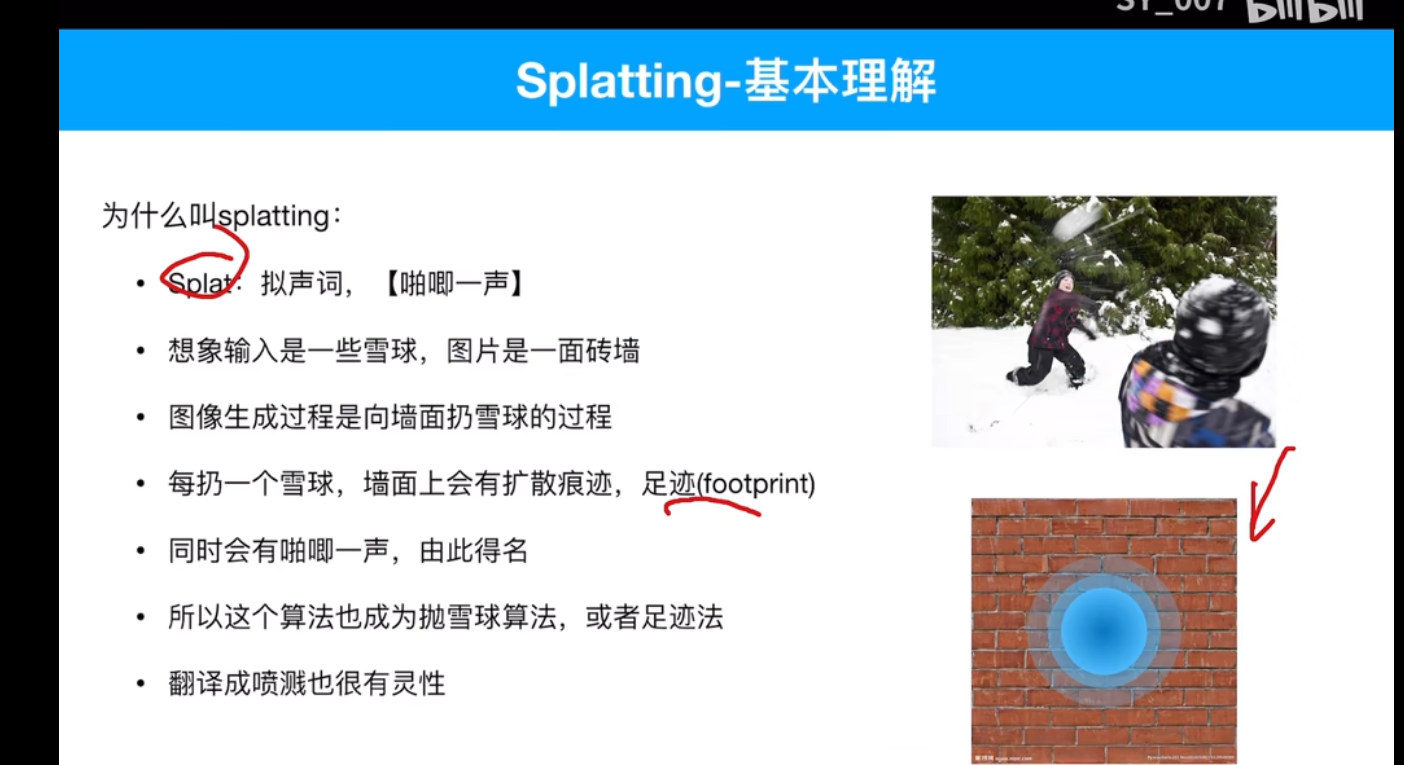

定义: 1. 一种体渲染的方法:从3D物体渲染到2D平面 2. Ray-casting是被动的(NeRF) 计算出每个像素点受到发光粒子的影响来生成图像 3. Splatting是主动的 计算出每个发光粒子如何影响像素点。

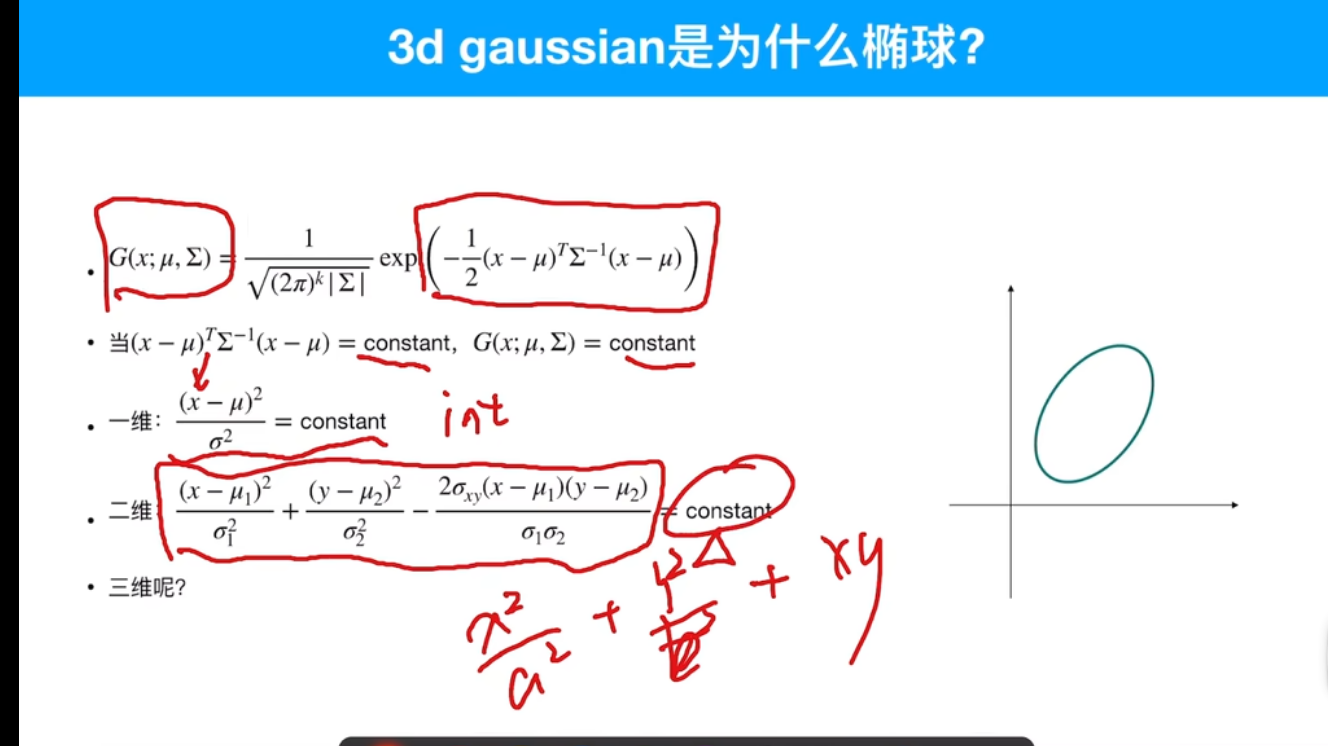

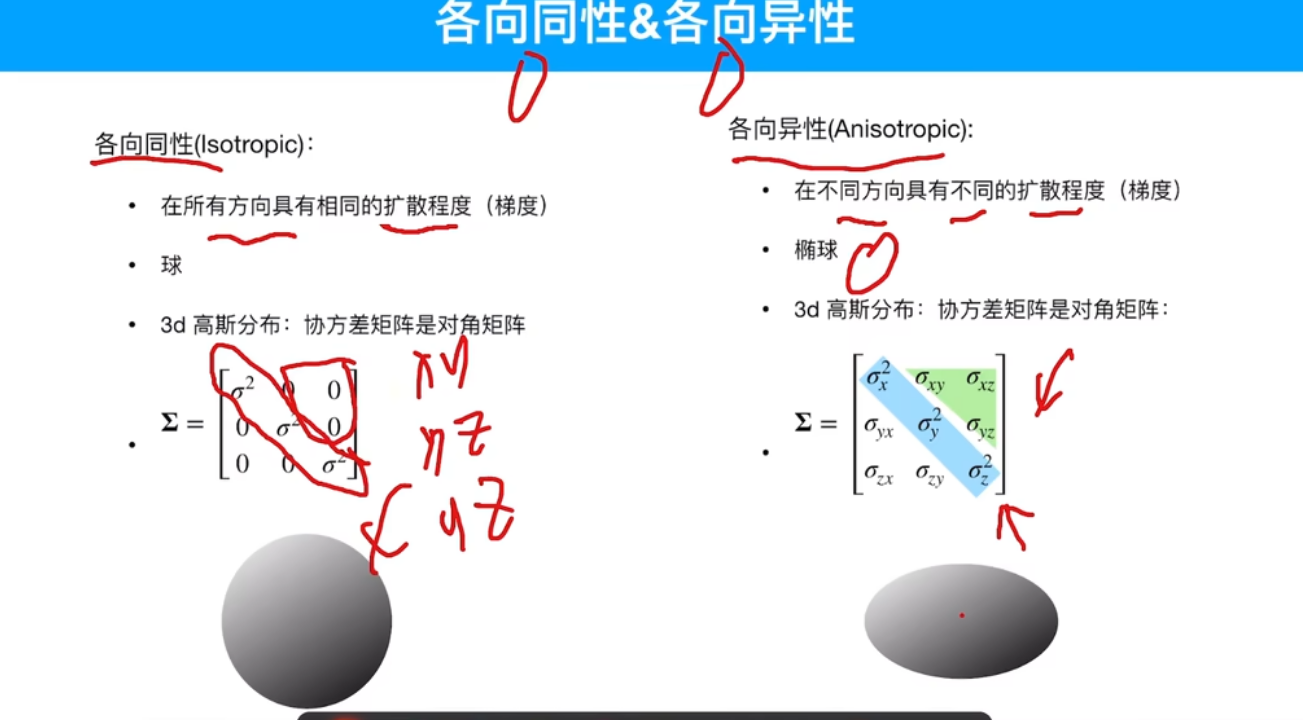

alt text alt text alt text alt text alt text alt text alt text

alt text

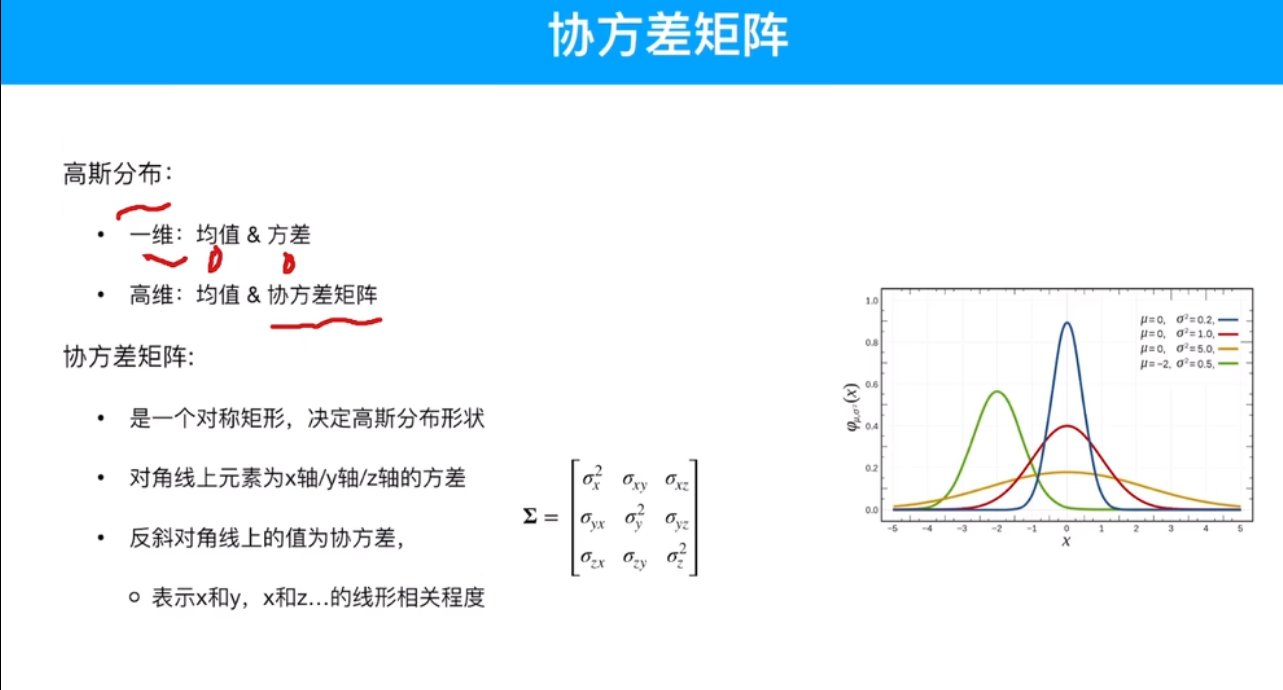

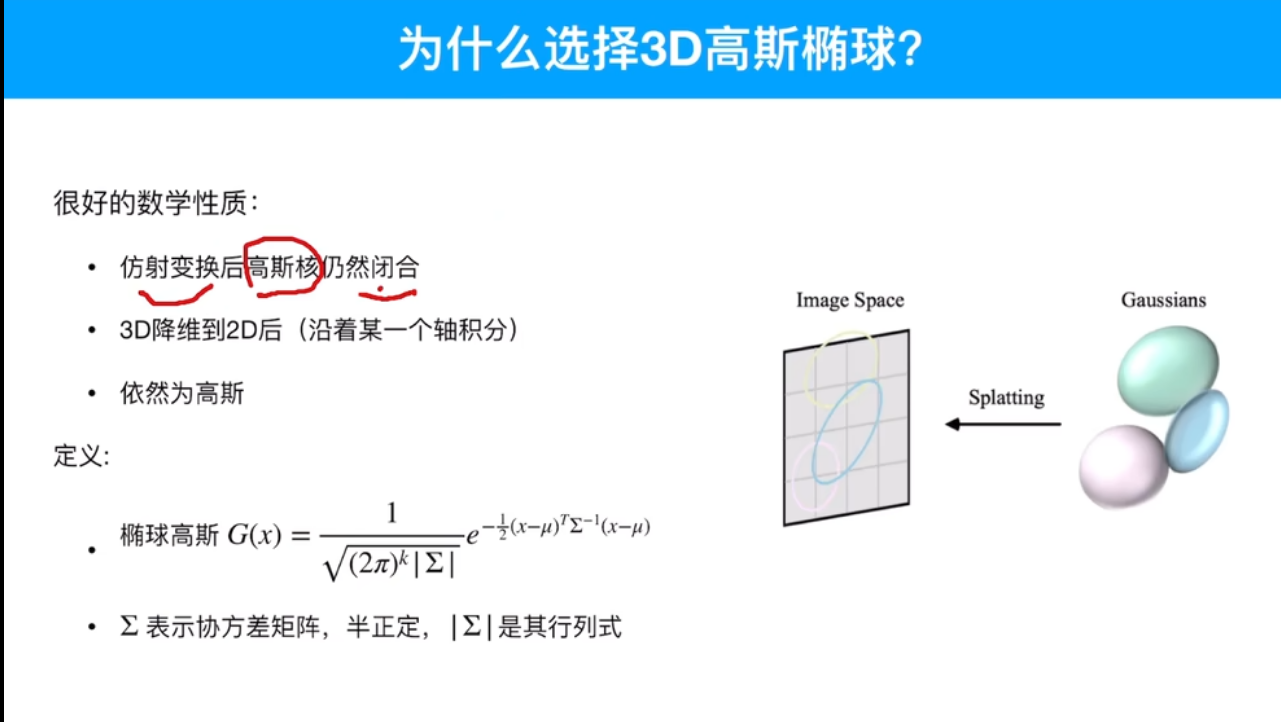

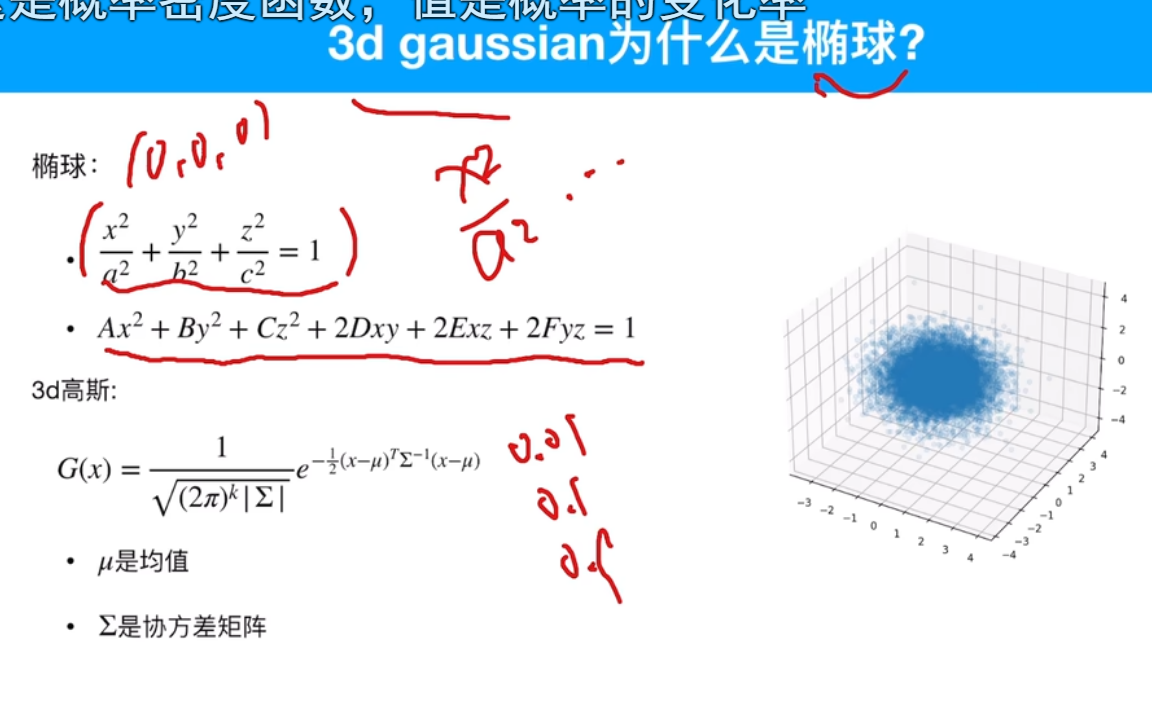

alt text 1. 高斯分布中,x~N(miu,lamuda),miu是均值,lamuda是协方差矩阵 2. 任意高斯可以看作是标准高斯通过仿射变换得到,球变成了椭球。 3. 新的高斯的协方差矩阵为A·lamuda·A的转置,先记着,以后再证

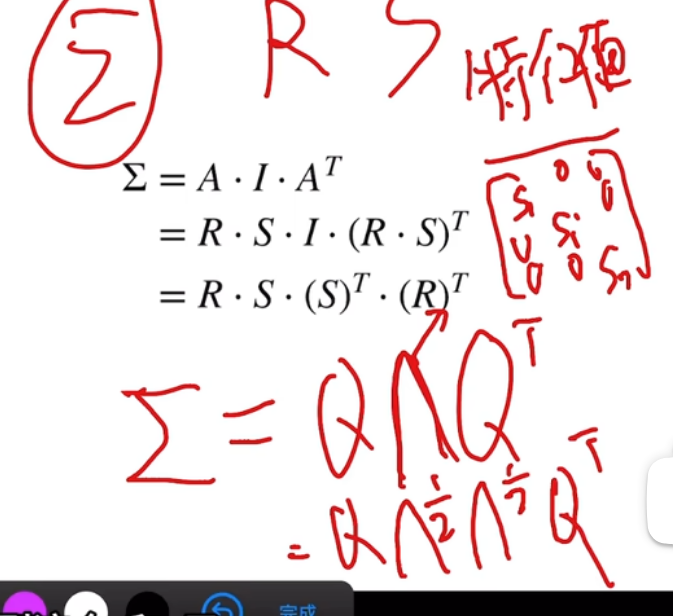

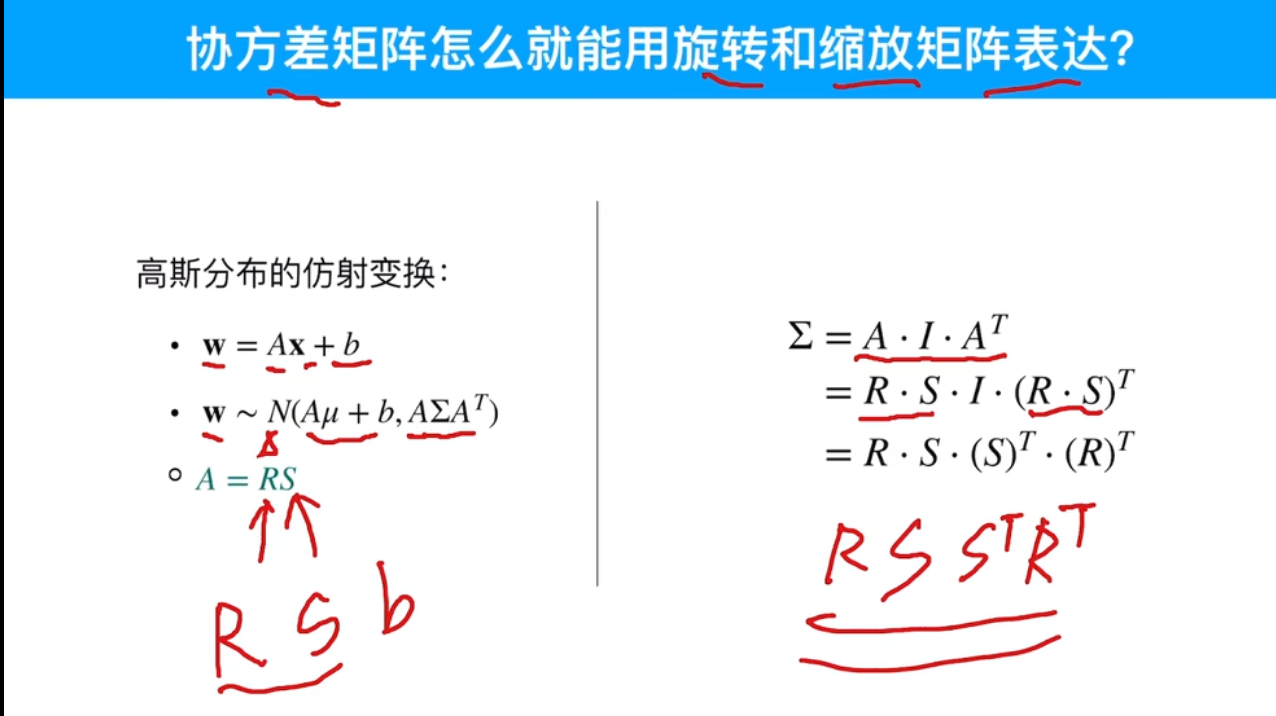

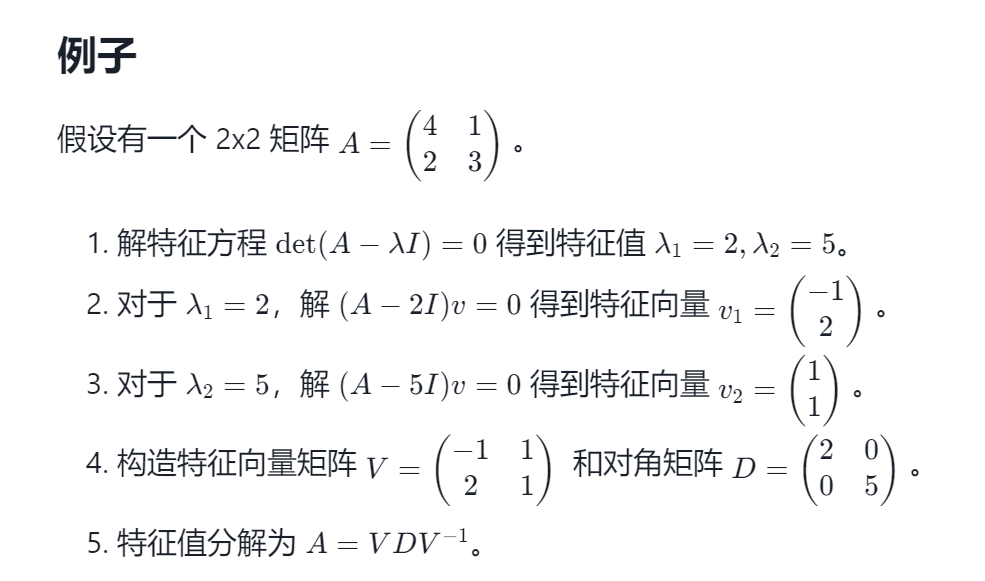

alt text 1. R symbolizes rotation,S symbolizes 缩放,b symbolizes 平移,所以高斯分布的仿射变换都可以看作是旋转、缩放、平移的组合,其中A可以拆成R·S. 2. 将协方差矩阵的A拆成R·S就得到论文里面的公式了 3. 已知协方差矩阵,如何求r和S? 答:通过特征值分解, 4. alt text 5. alt text

计算协方差矩阵(code)

将cuda转为python

def computerCov3D(scale,mod,rot):
    S = np.array([
        [scale[0]*mod,0,0],
        [0,scale[1]*mod,0],
        [0,0,scale[2]*mod]
    ])
    # scale是对角矩阵的三个特征值的向量[s1,s,s3],mod是比例系数默认为1,rot是旋转矩阵。

    R = rot #R为旋转矩阵
    M=np.dot(R,S) #M为R和S的矩阵乘积
    cov3D=np.dot(M,M.T)#M.T为矩阵M的转置
    return cov3D
最终返回是一个协方差矩阵。

所以,3D gaussian是椭球,协方差矩阵控制椭圆形状,协方差矩阵用旋转和缩放来表示

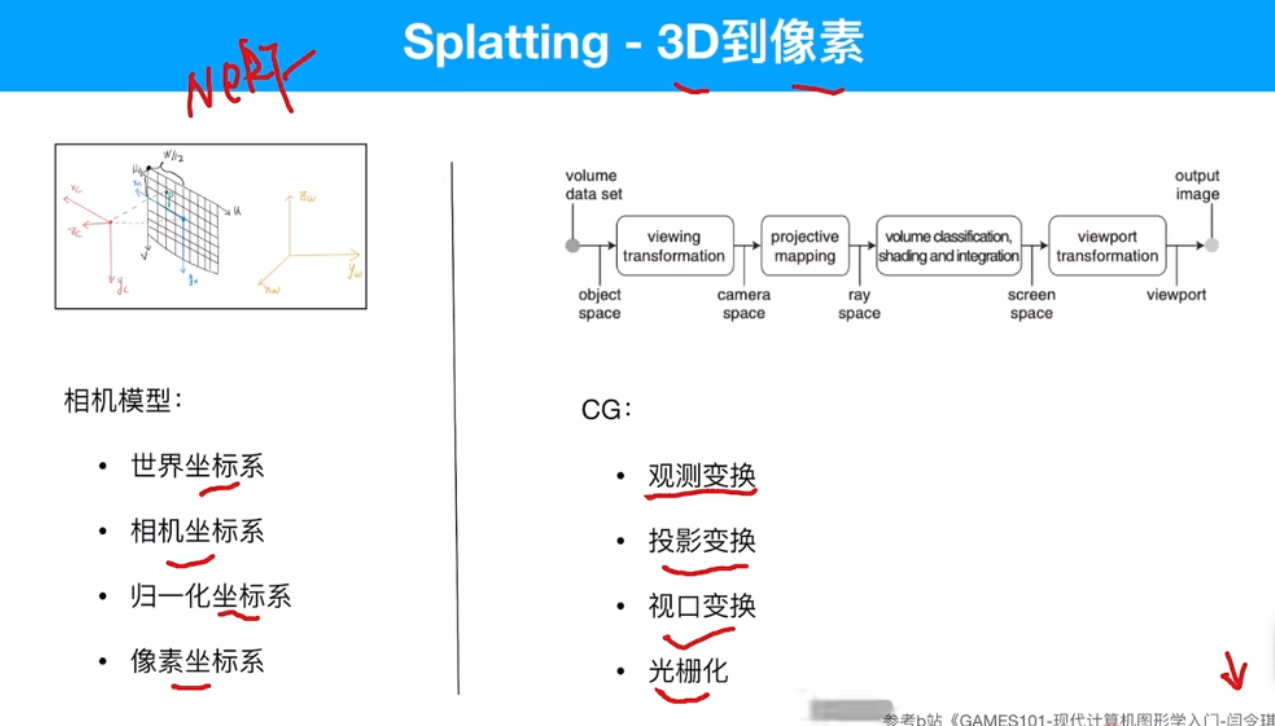

3DGS splatting 3D 到像素

alt text

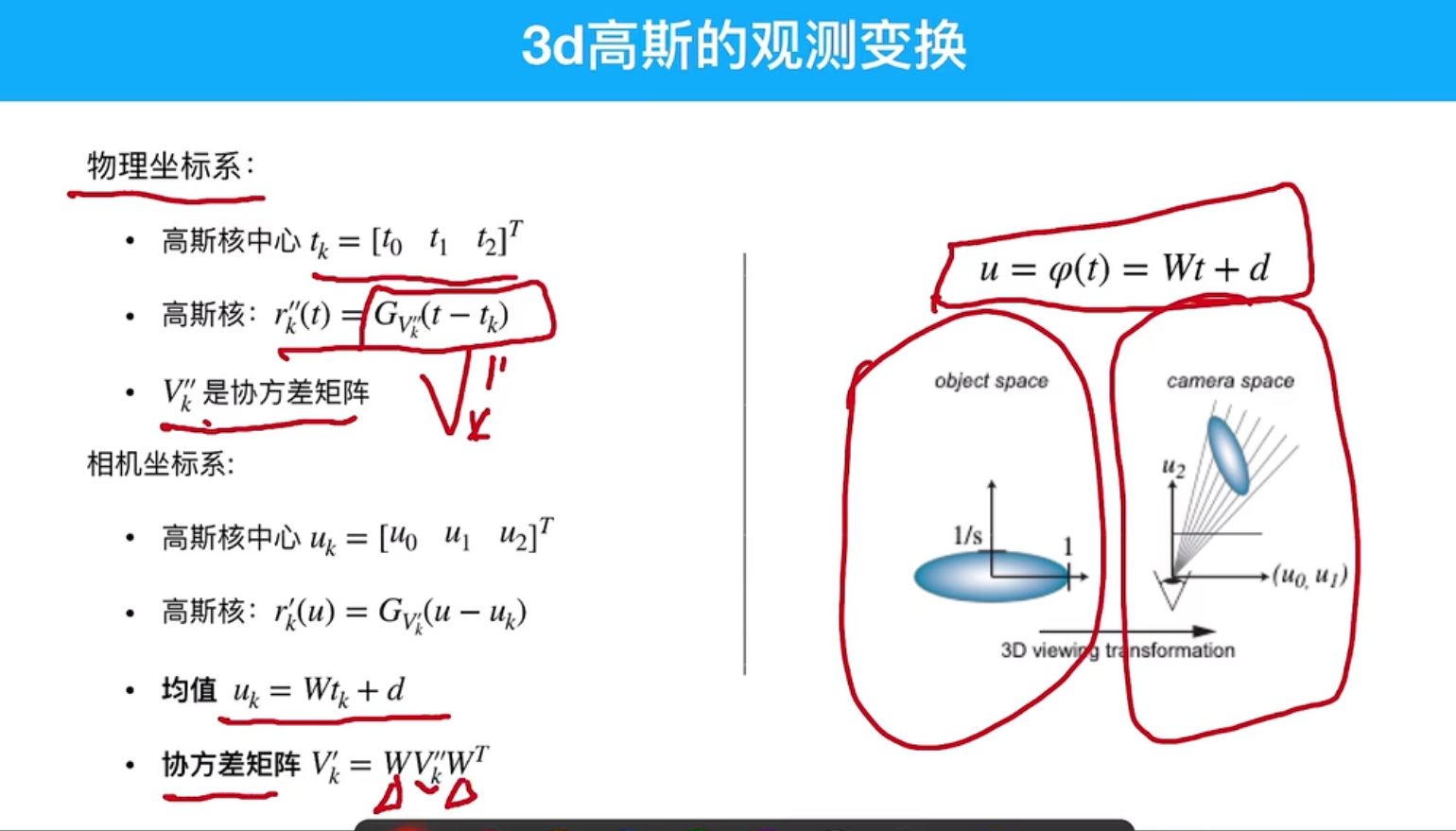

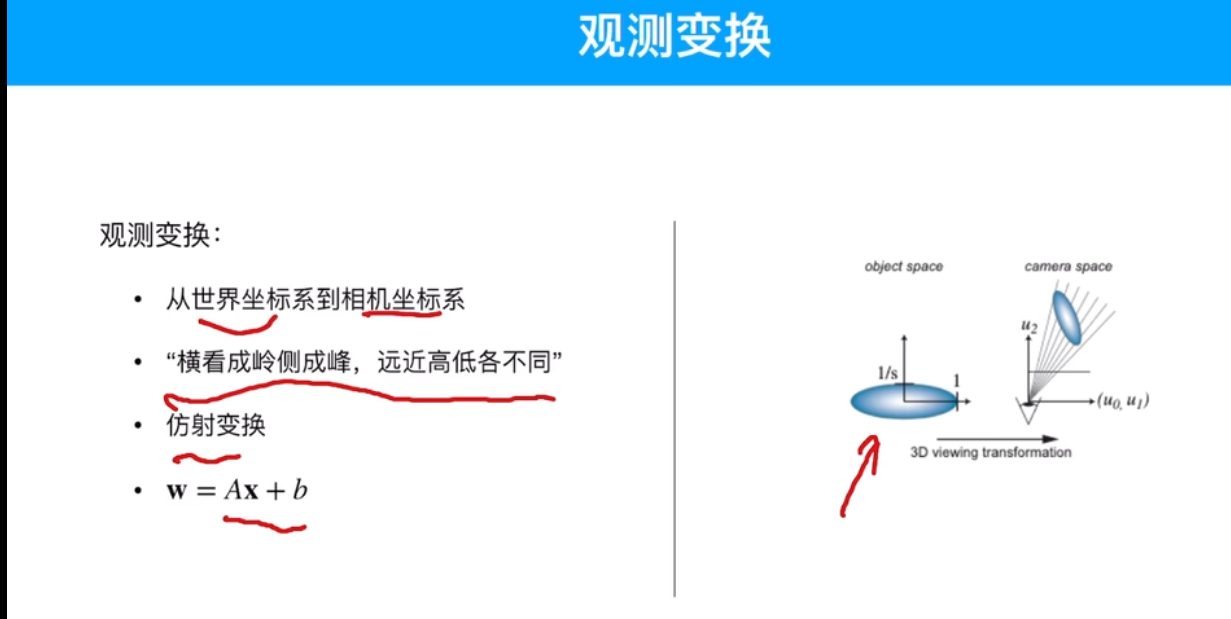

观测变换

从世界坐标系到相机坐标系 alt text

alt text 左边的矩阵是旋转,右边的矩阵是平移

alt text

alt text

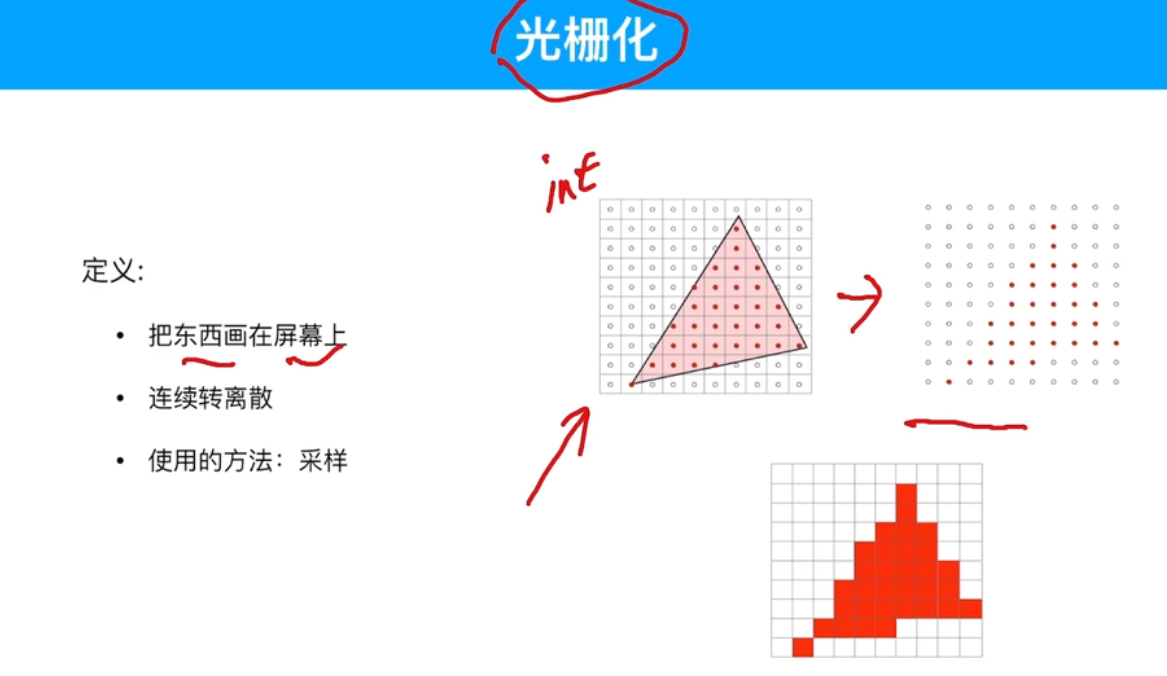

alt text 最左下方的红色方块很突兀,不连续,所以这个采样方式存在弊端。

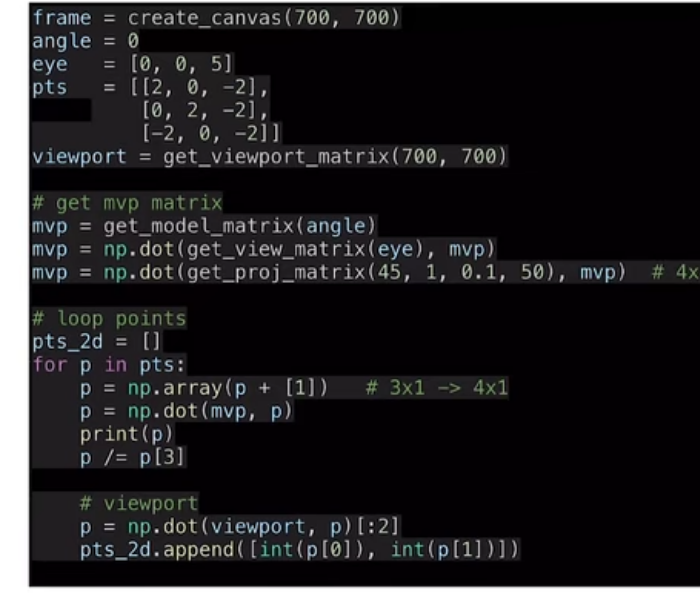

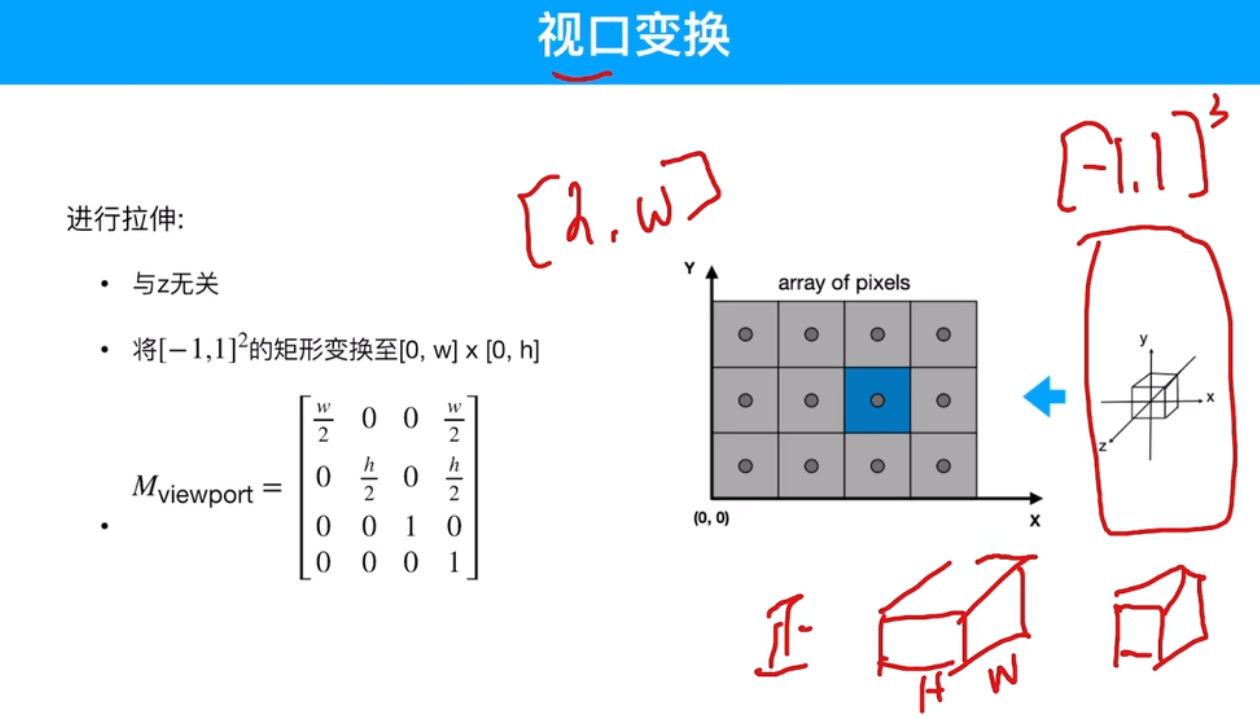

alt text 1. eye是相机所处的位置 2. viewport是视口变换矩阵,视口变换就是从不规则长方体压缩成1×1×1的标准立方体的过程 3. MVP三步分别乘以观测矩阵和投影矩阵,get_view_matrix是观测矩阵,get_proj_matrix是投影矩阵。 4. 然后for每个点,都乘MVP矩阵进行变换,然后归一化 5. 最后两步将单位矩阵拉回原来的尺寸。

alt text

alt text

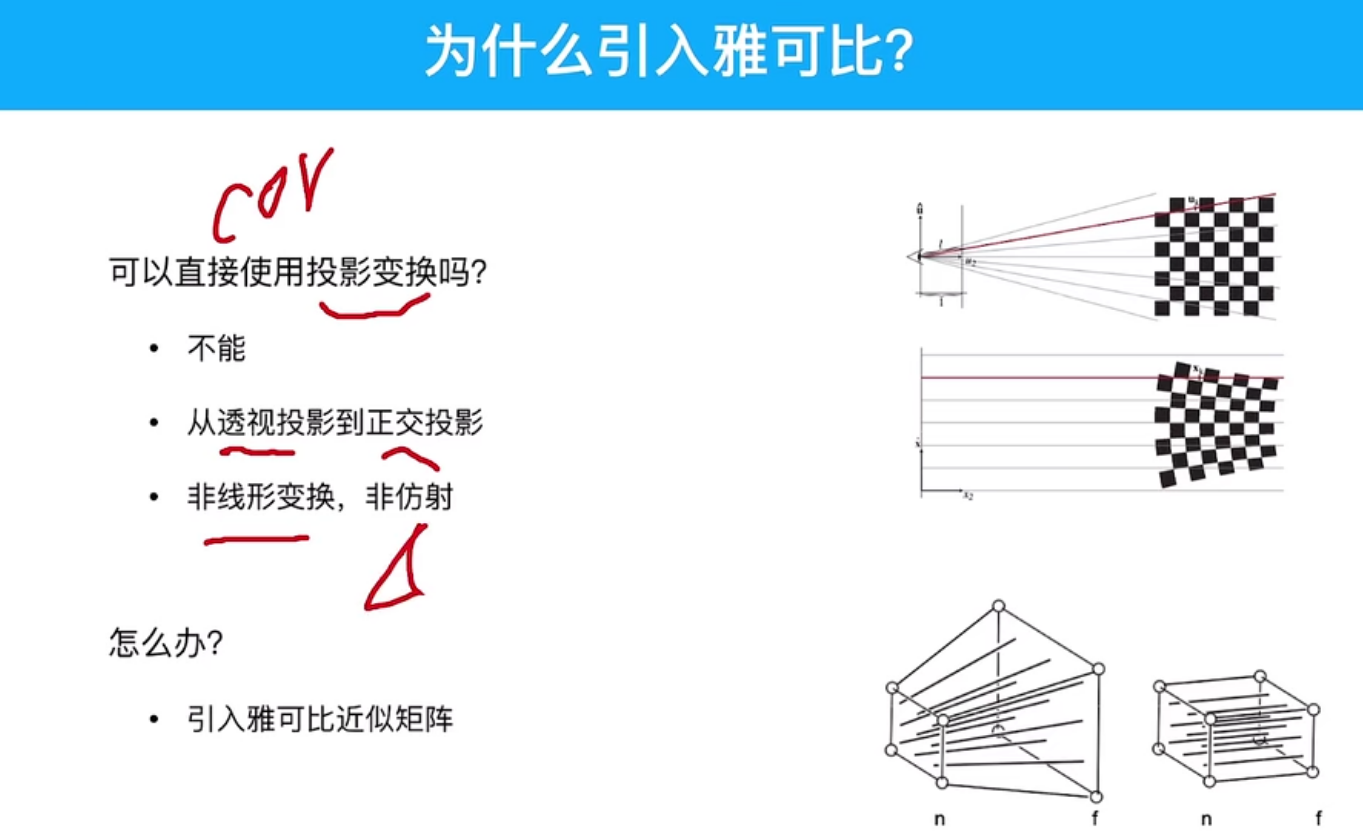

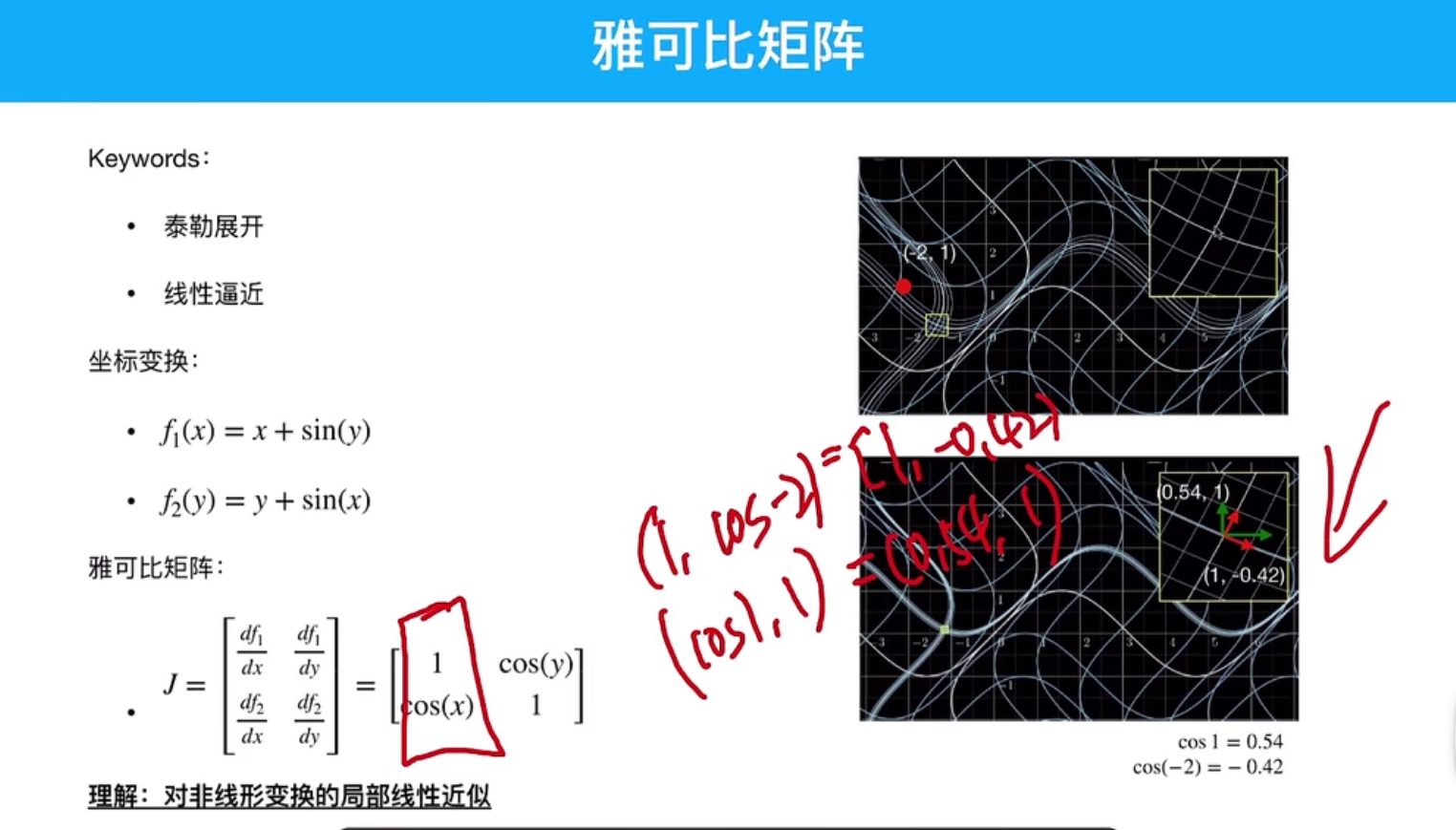

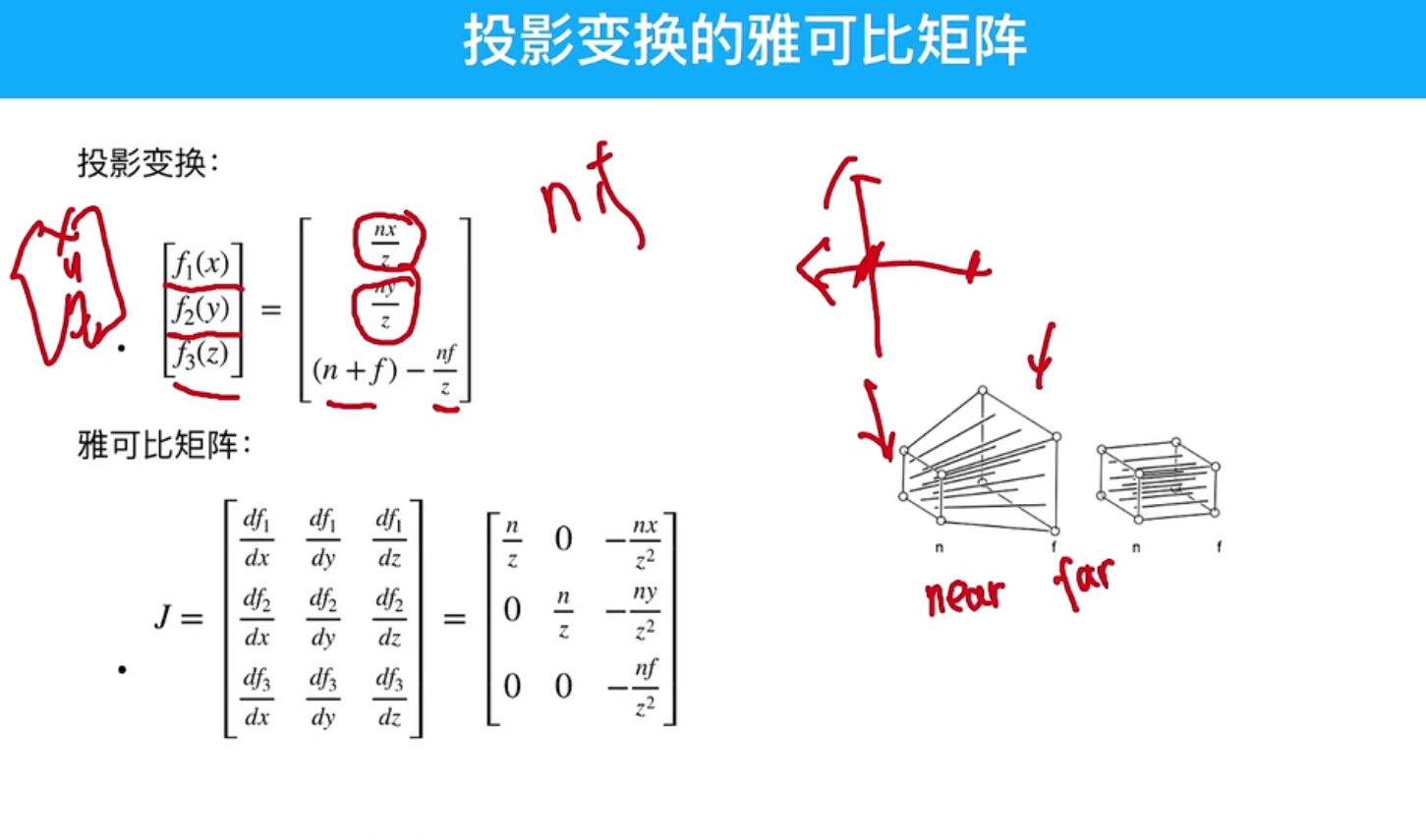

雅可比矩阵

alt text

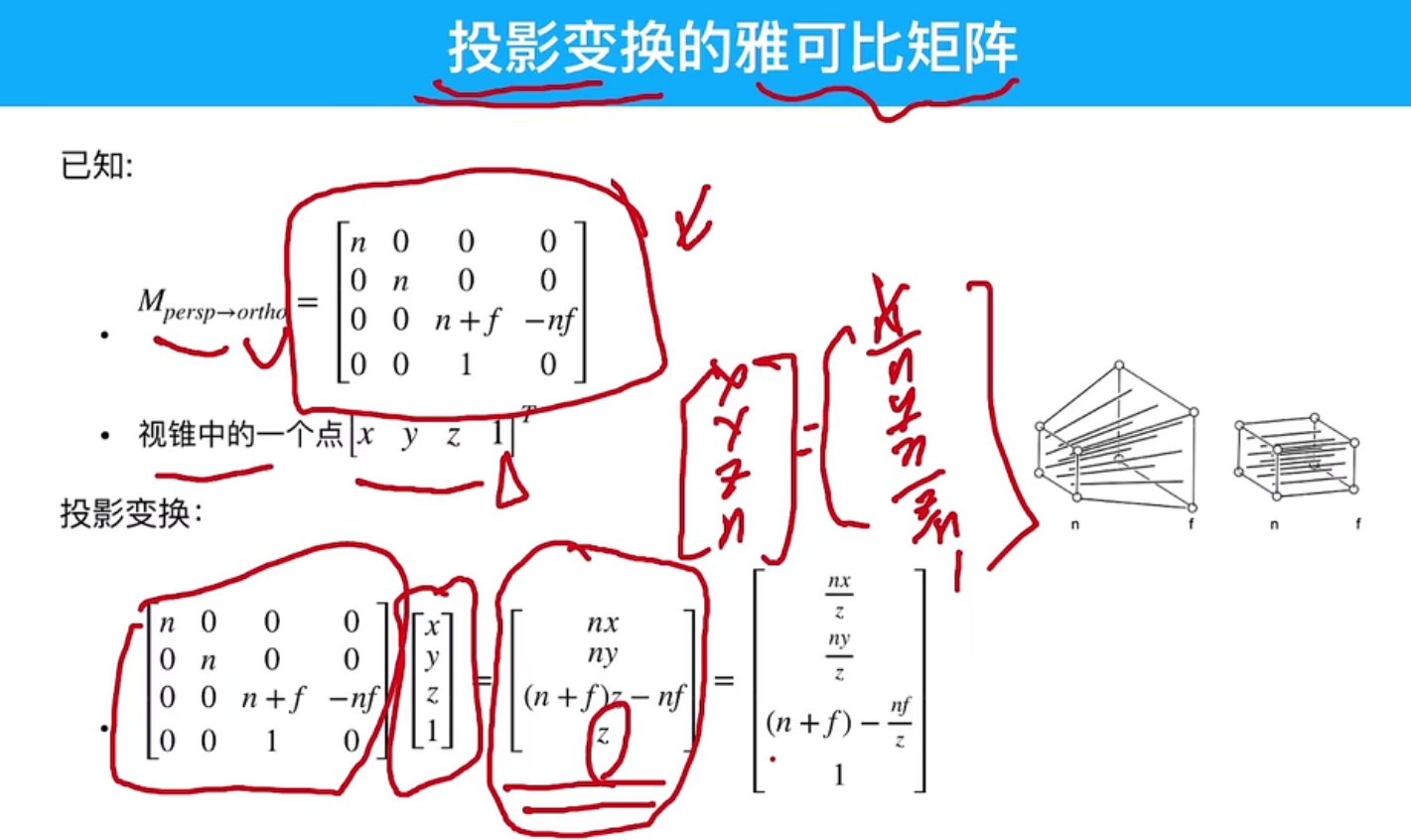

alt text 雅可比矩阵是对非线性变换的一个局部的近似,局部近似后就变成了一个线性的变换

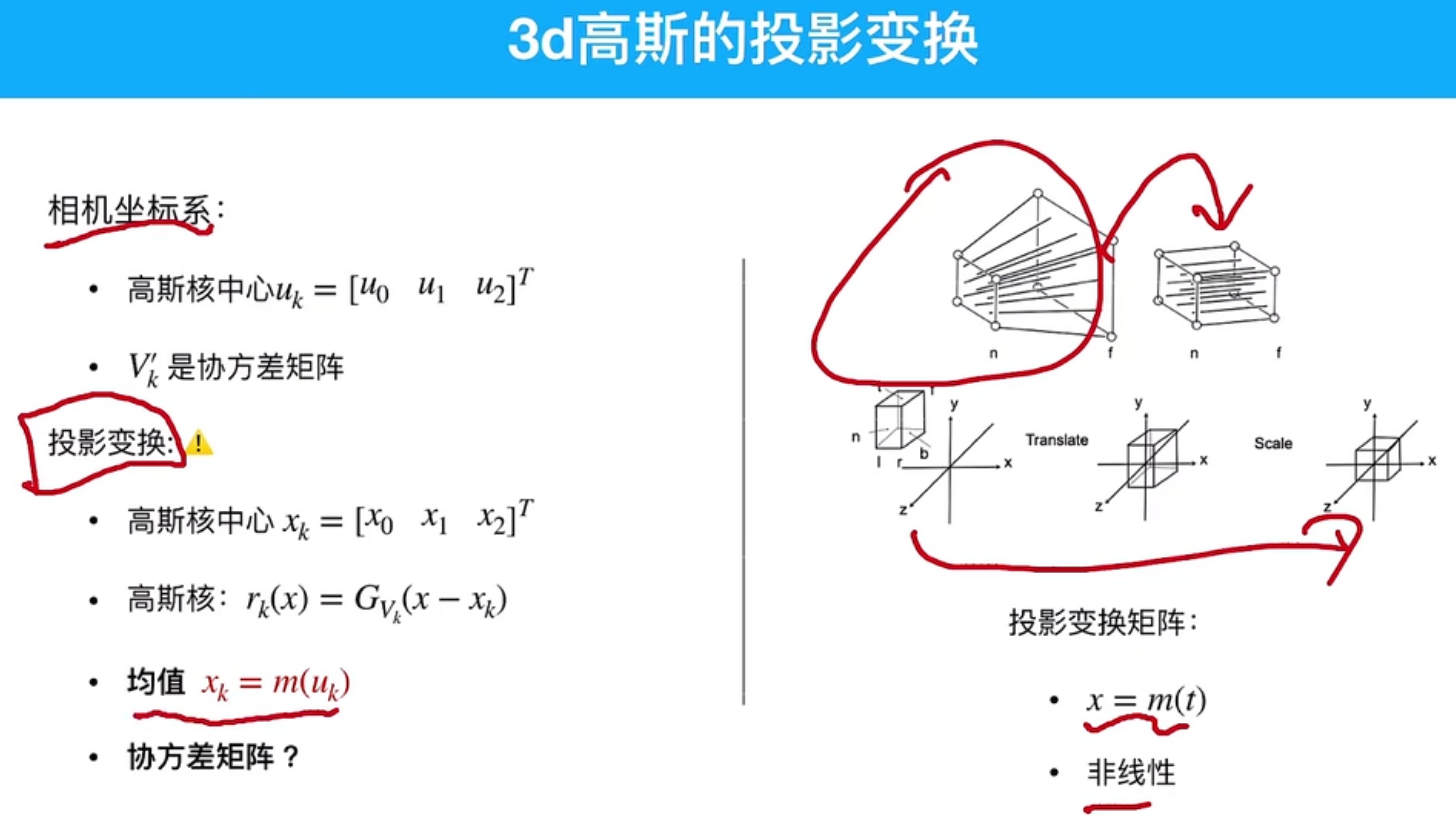

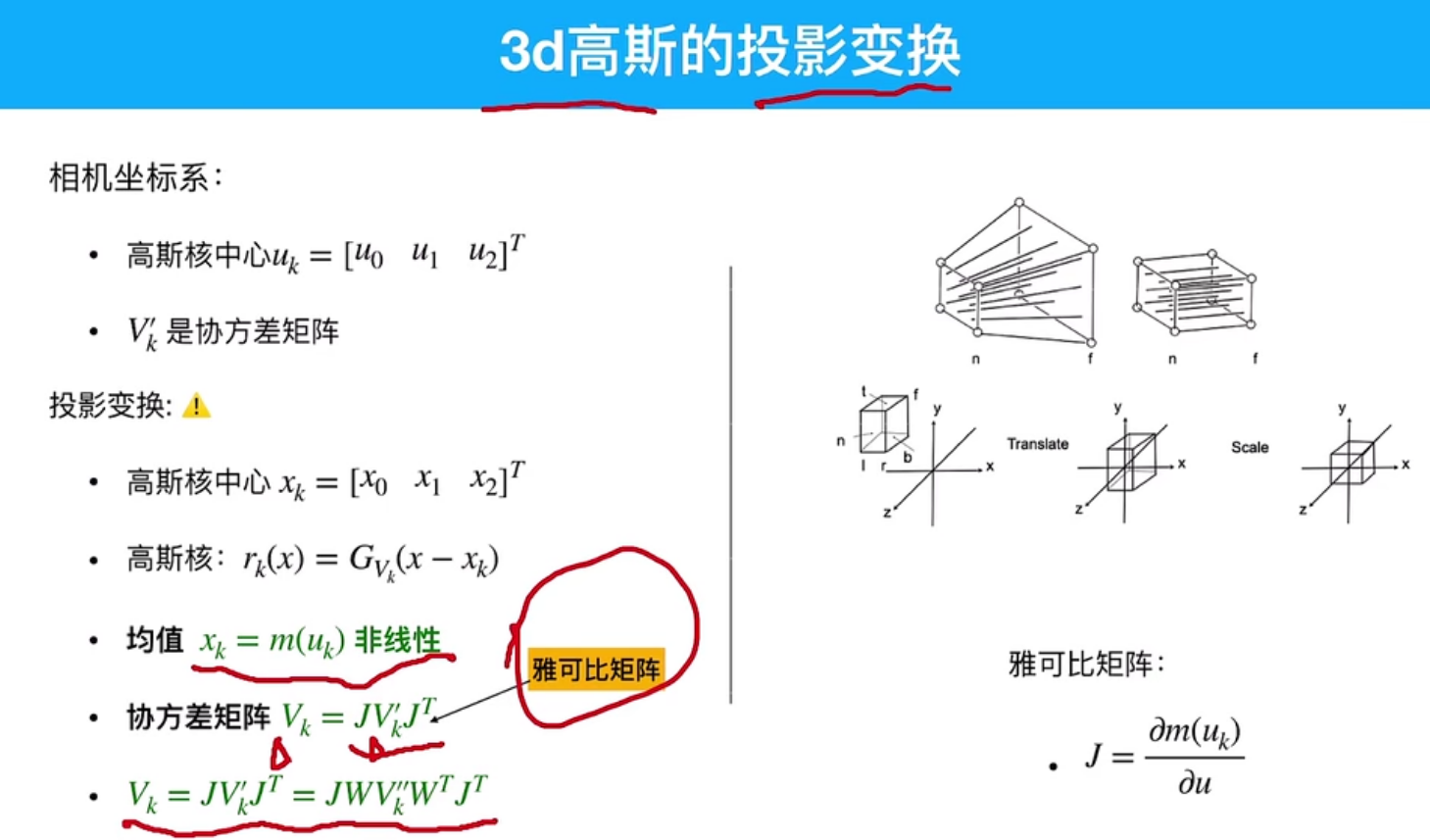

alt text 1. W是观测变换到相机变换的仿射变换矩阵 2. J是相机变换到高斯投影变换的雅可比矩阵,作用是近似,因为这个变换的压缩是非线性的

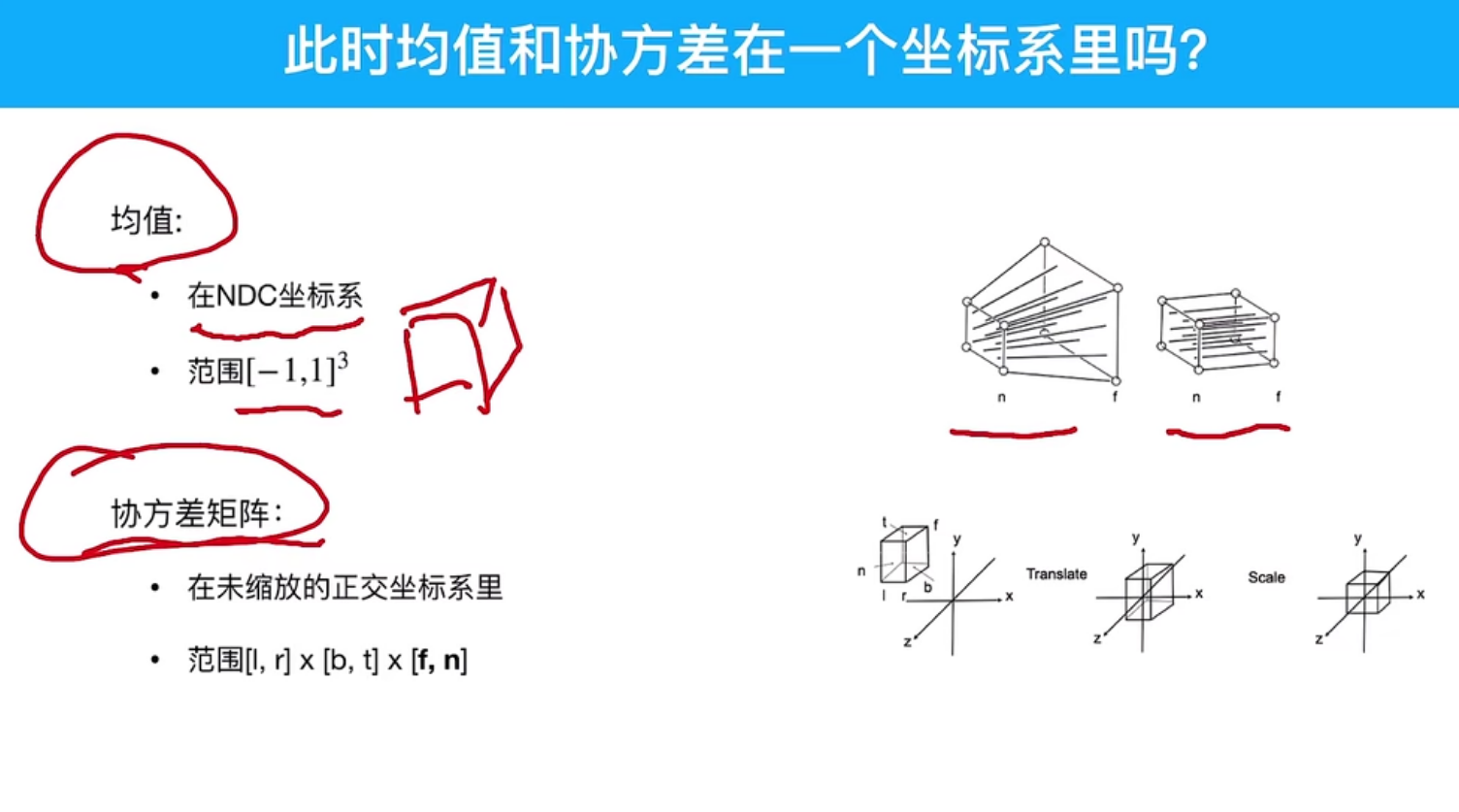

alt text 均值的变换包含视口变换,但协方差矩阵的变换没有视口变换

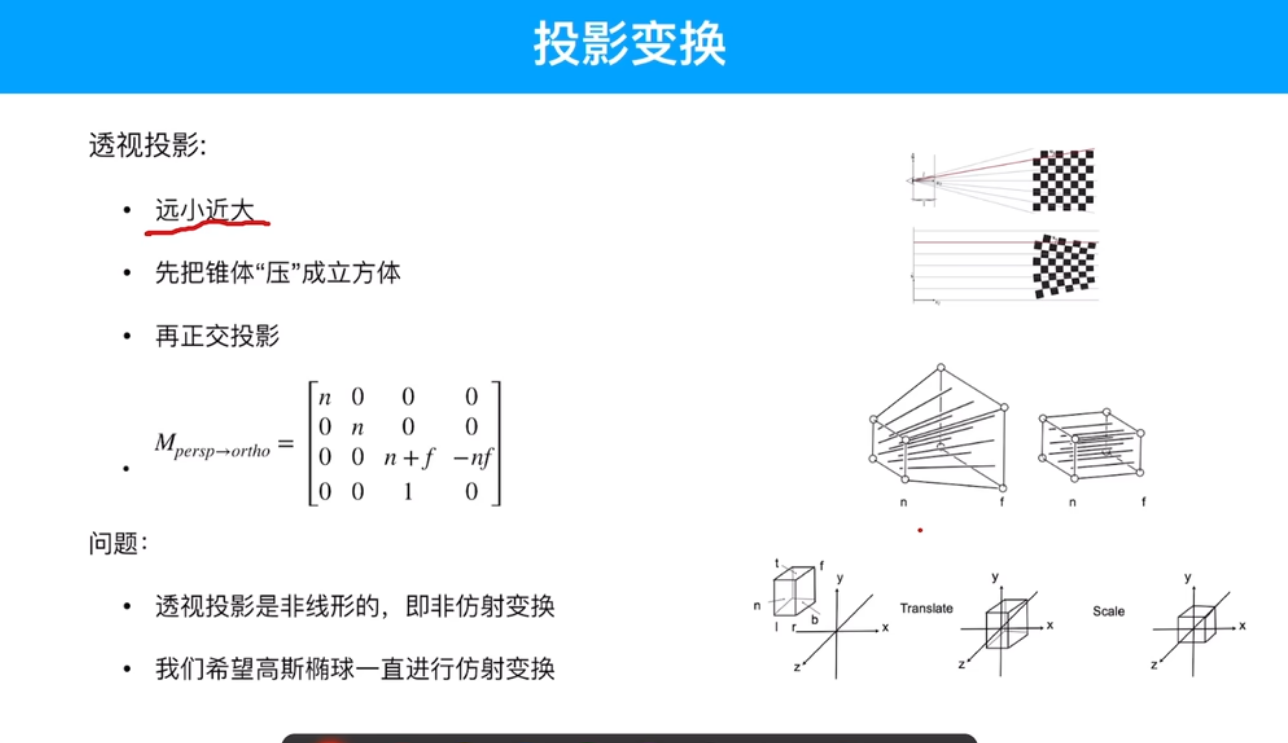

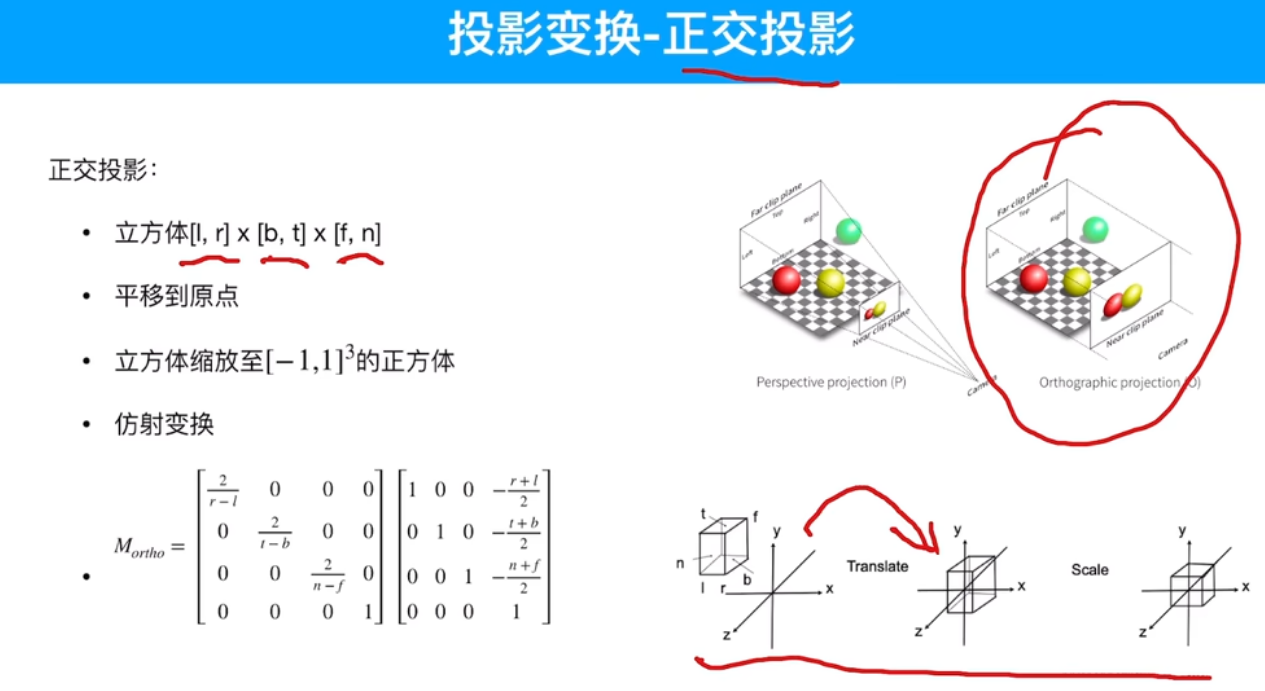

alt text alt text n是前面的底边距离眼睛的距离,f是后面的底边距离眼睛的距离。

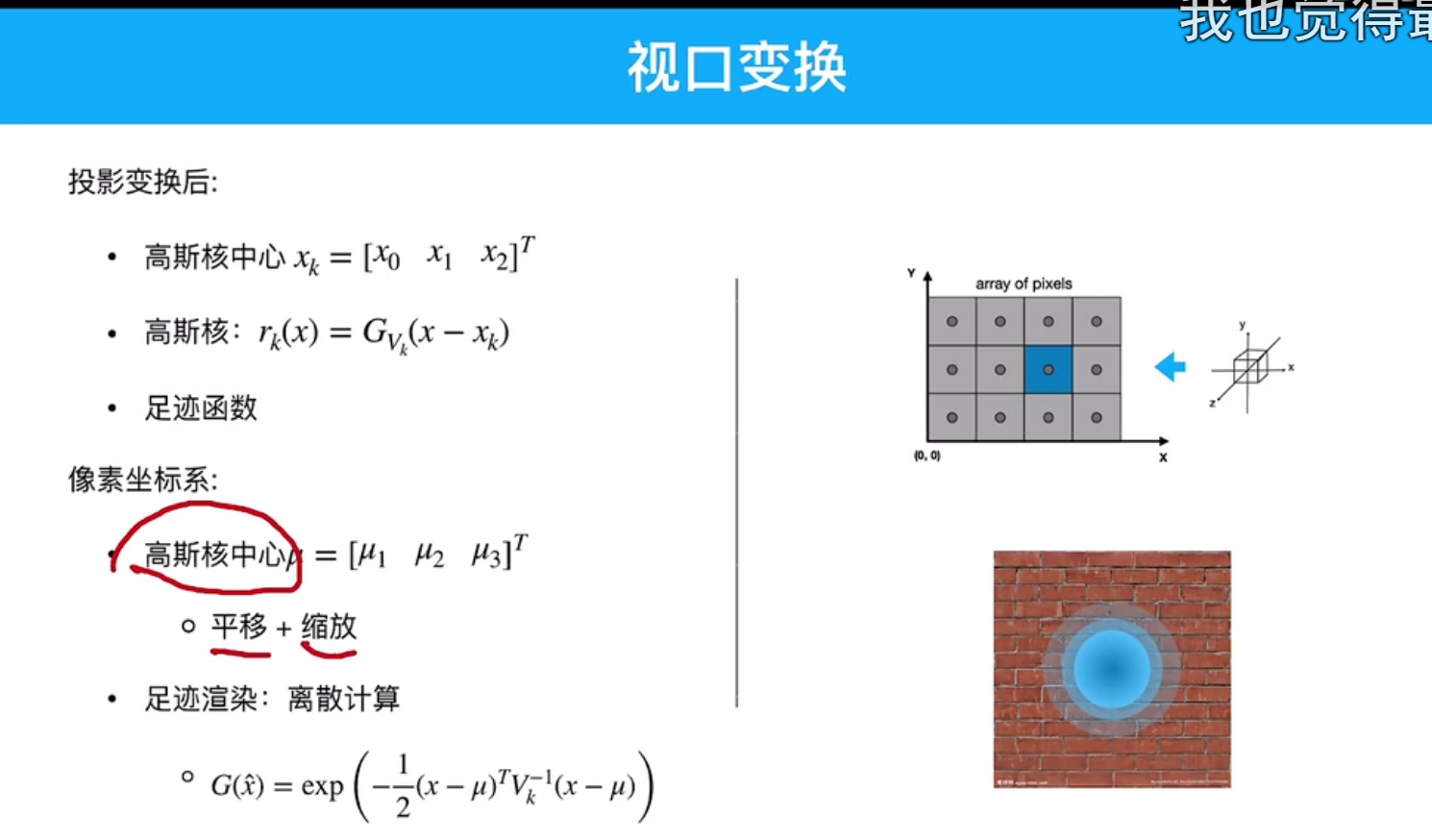

alt text 视口变换与协方差矩阵无关

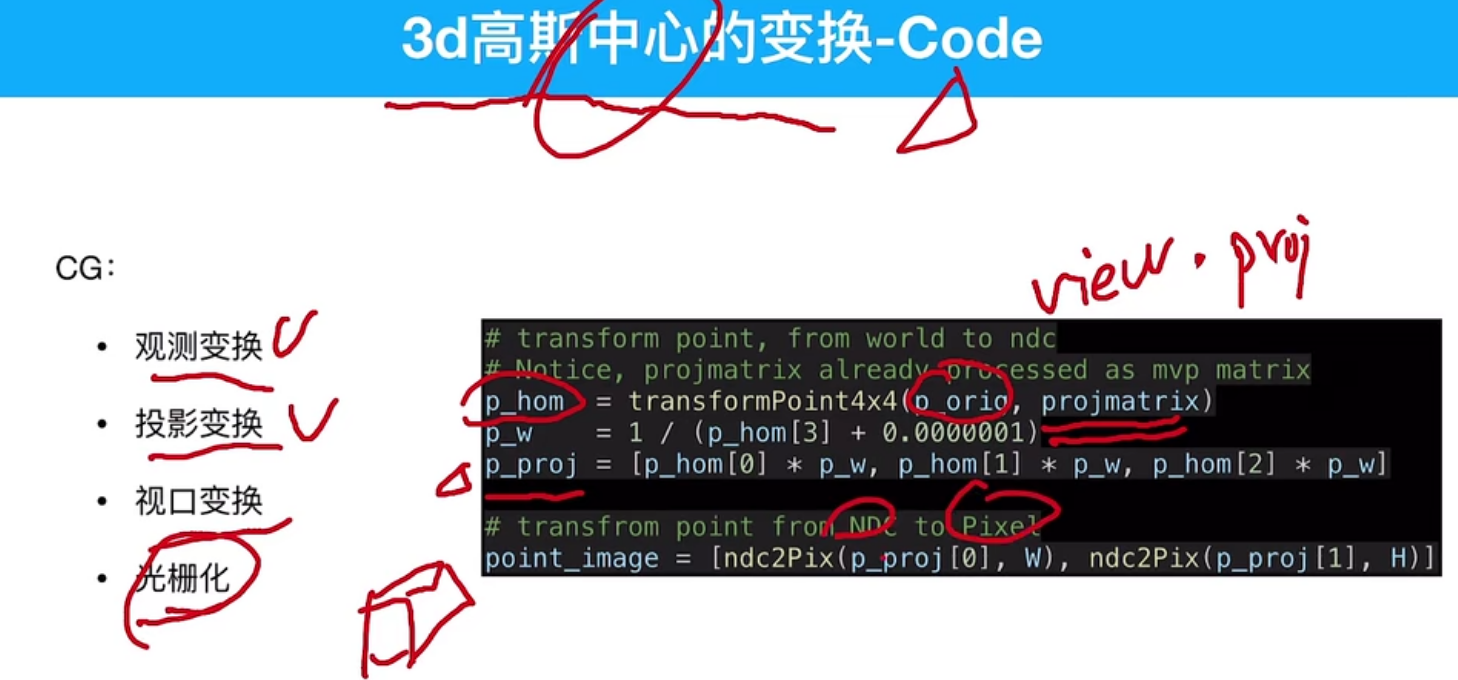

alt text 1. 注意p_orto已经完成了view×proj,即完成了观测变换和投影变换。 2. p_proj 是视口变换,拉成一个一乘一乘一的立方体,点位于立方体内 3. 光栅化,最后一步point_image是从NDC平面拉到像素平面

alt text 1. 从世界坐标到相机坐标系 2. 从视锥变换成立方体,雅可比矩阵完成

alt text 1. 补上笔记2.23:27

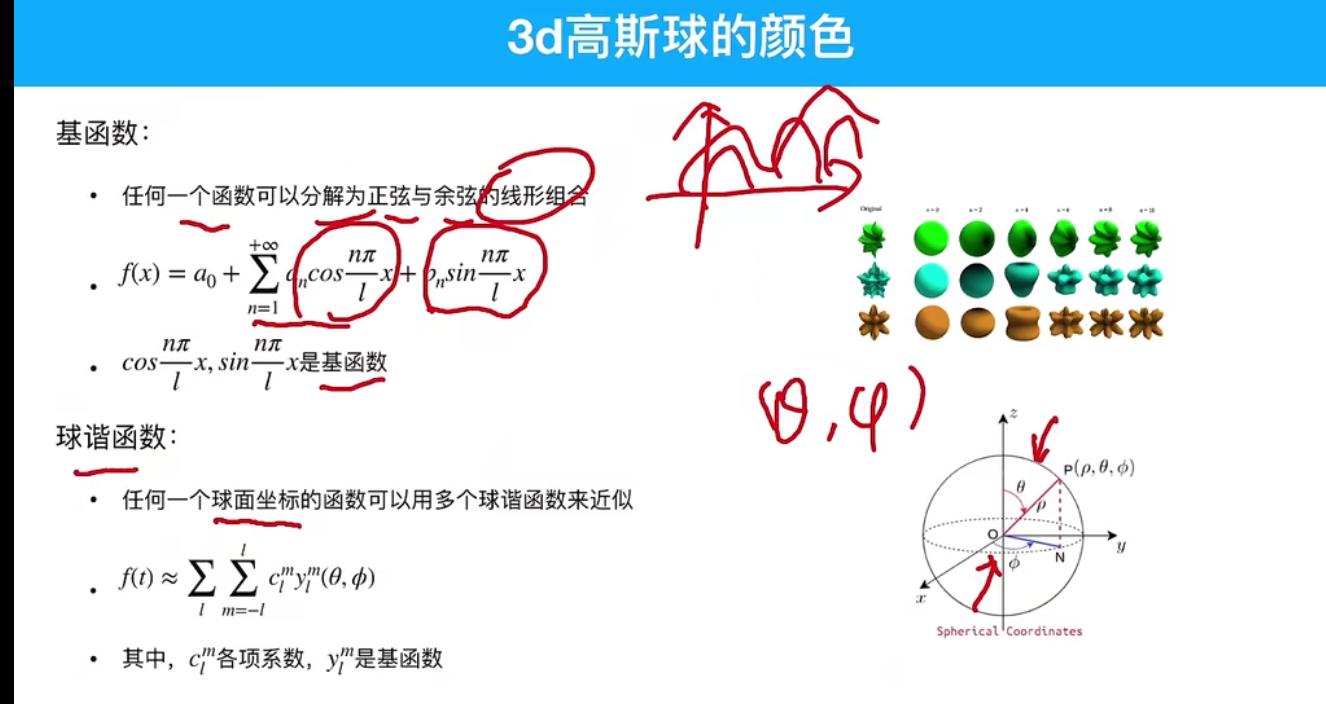

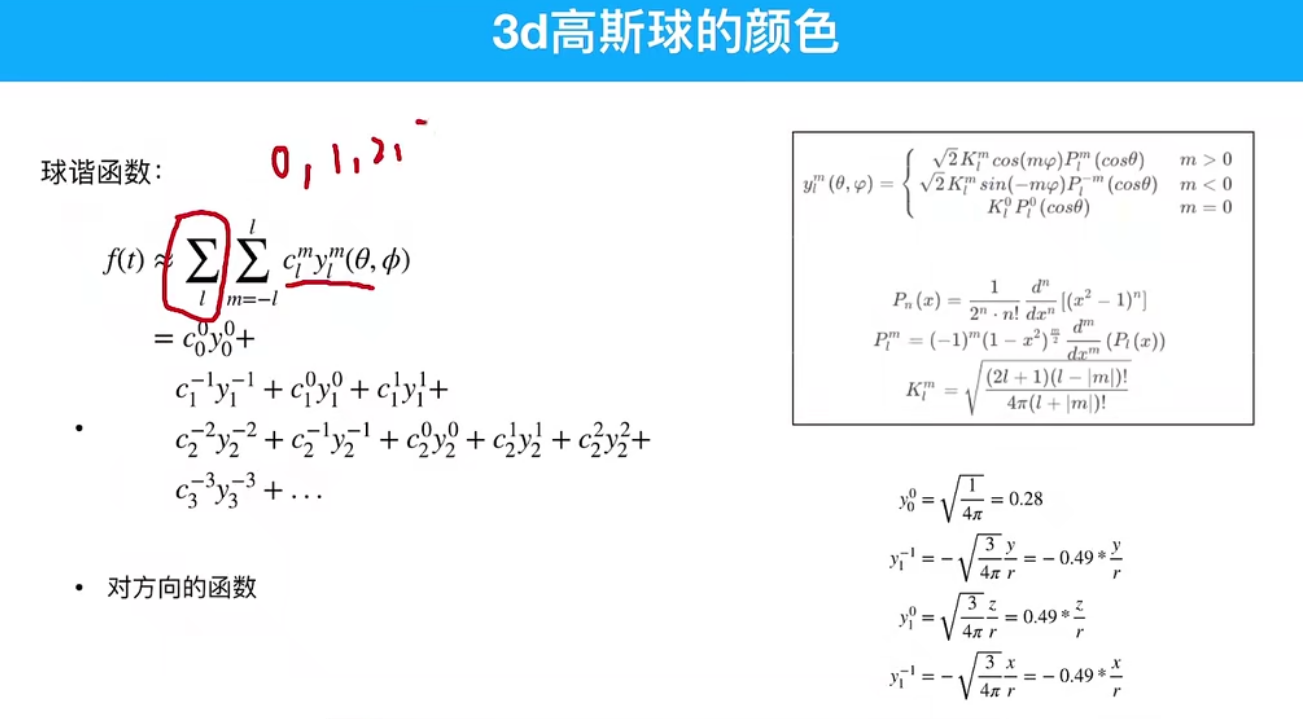

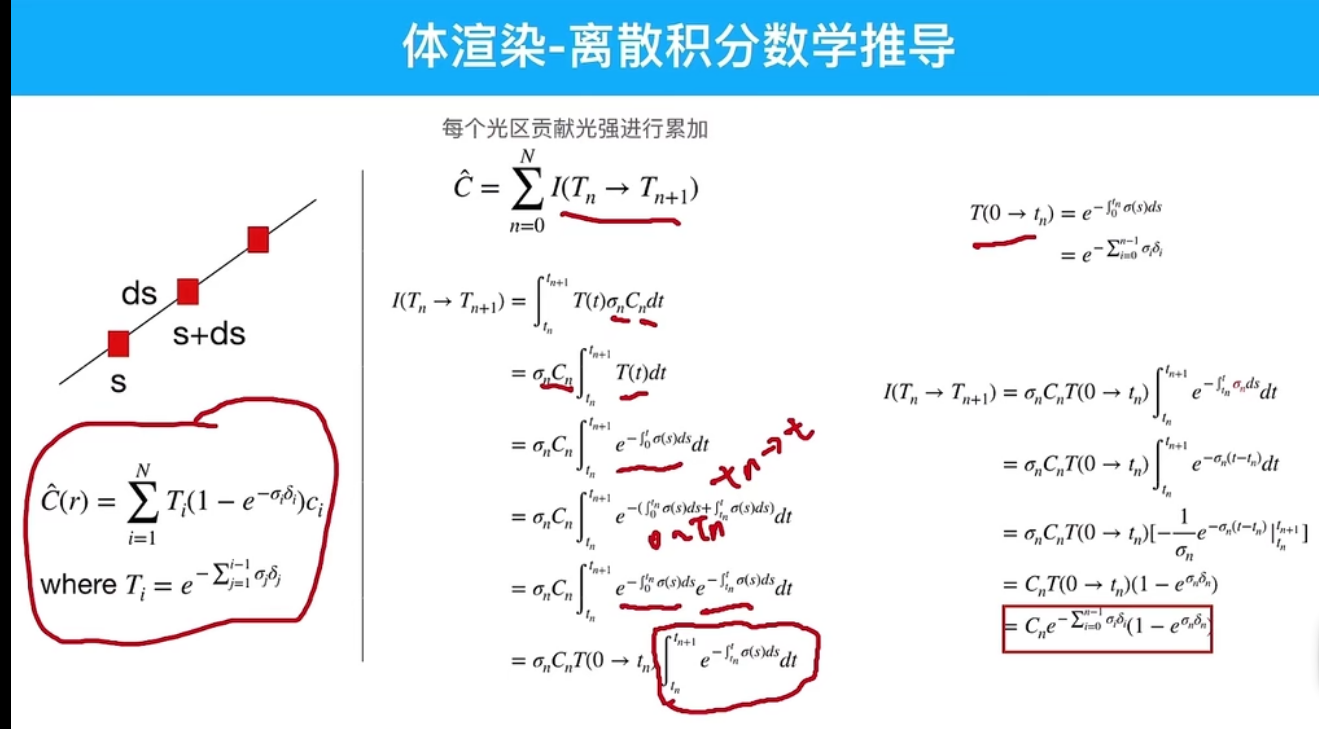

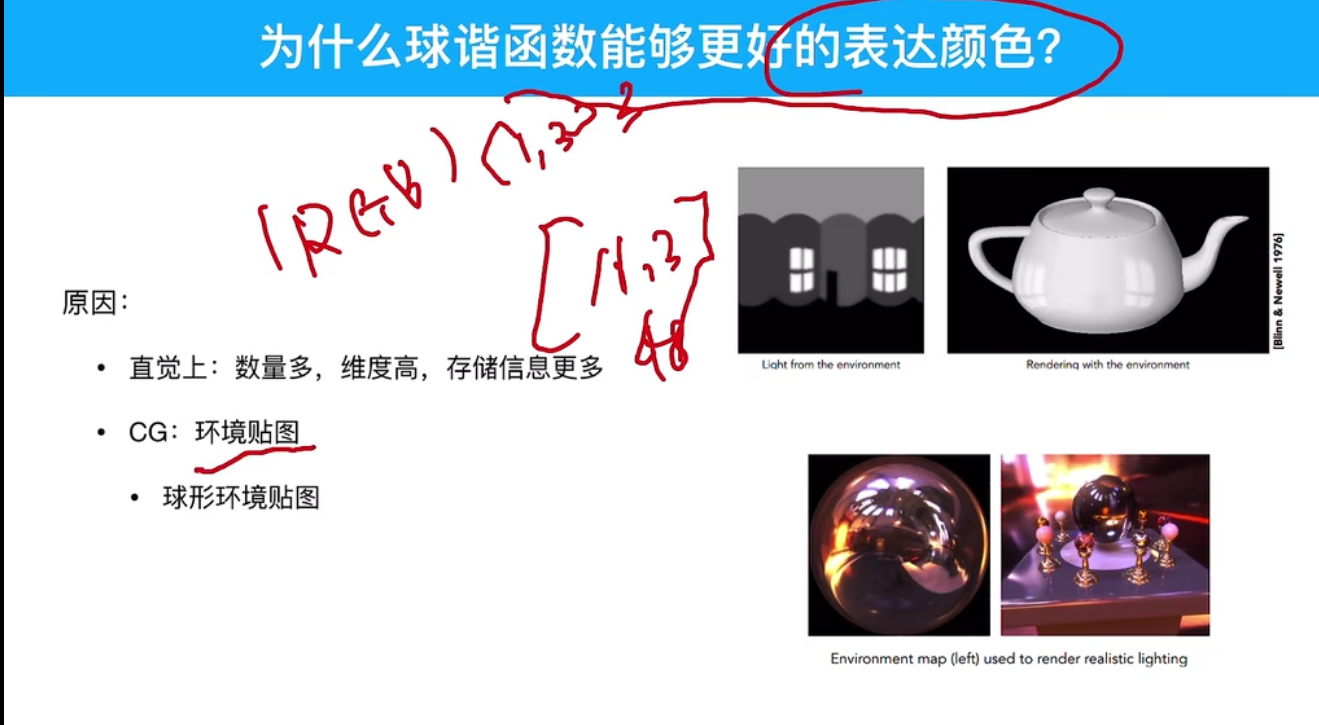

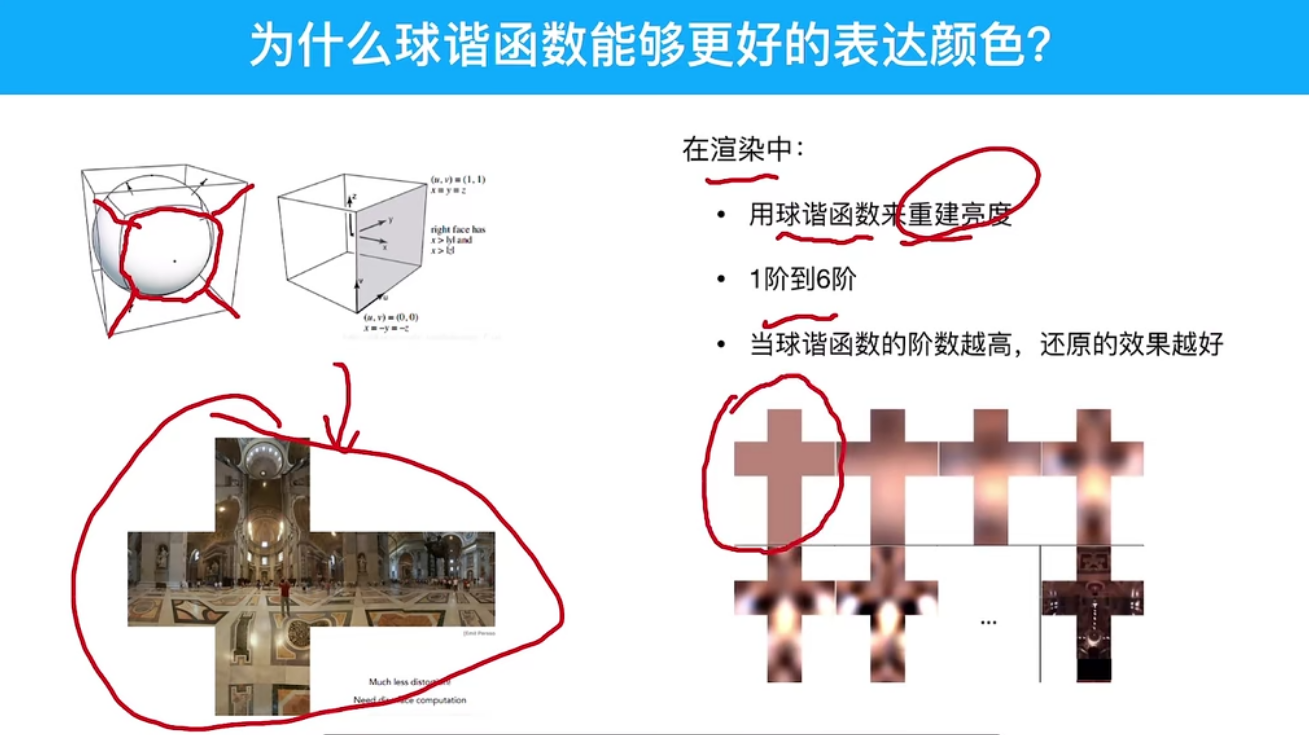

3DGS 颜色

alt text alt text alt text

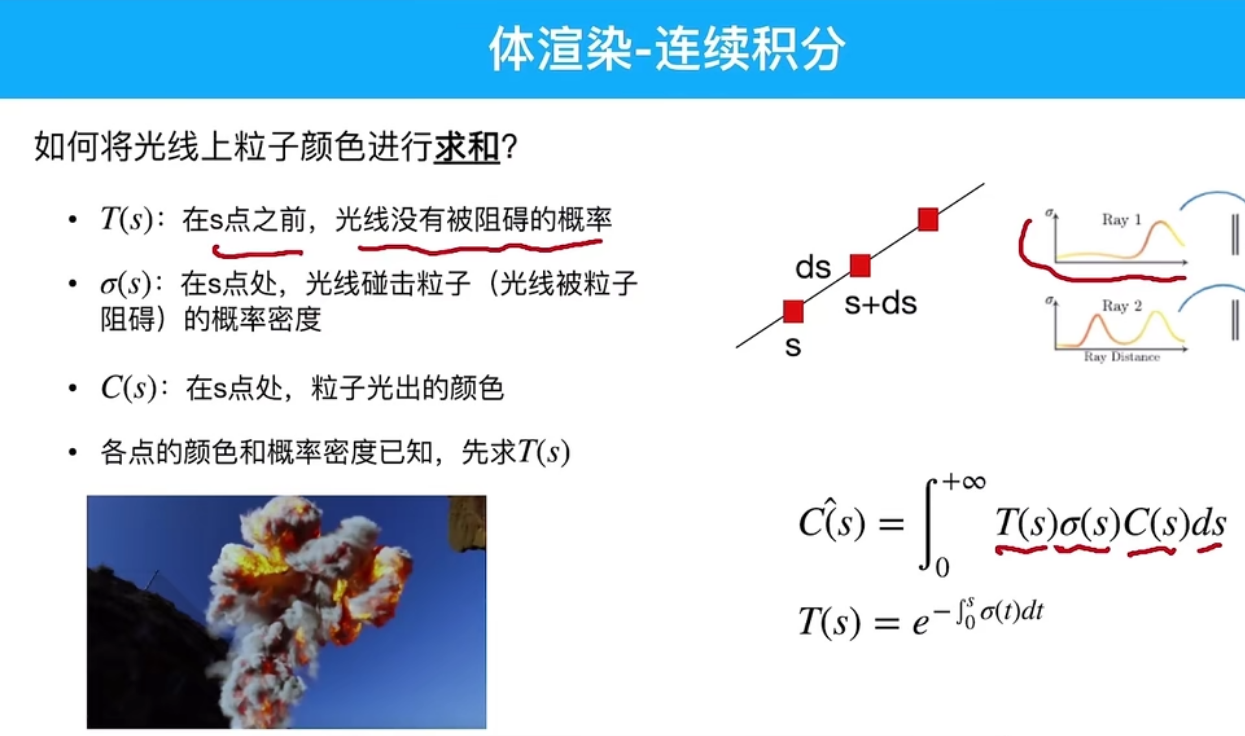

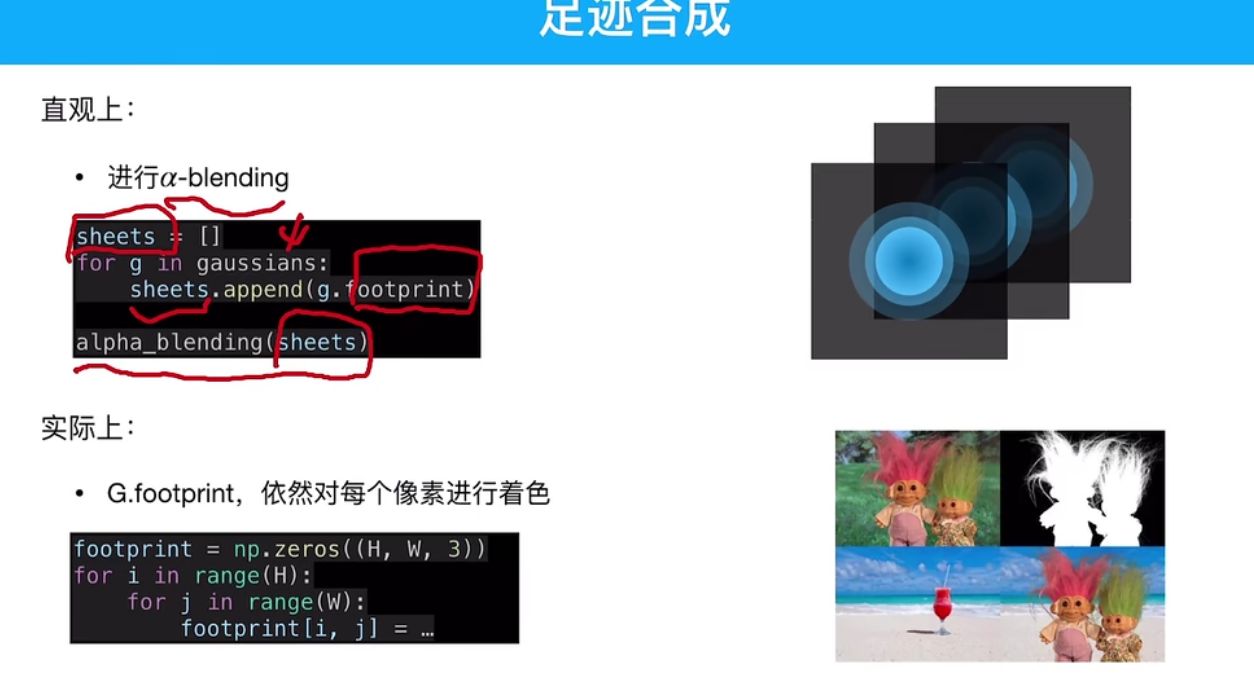

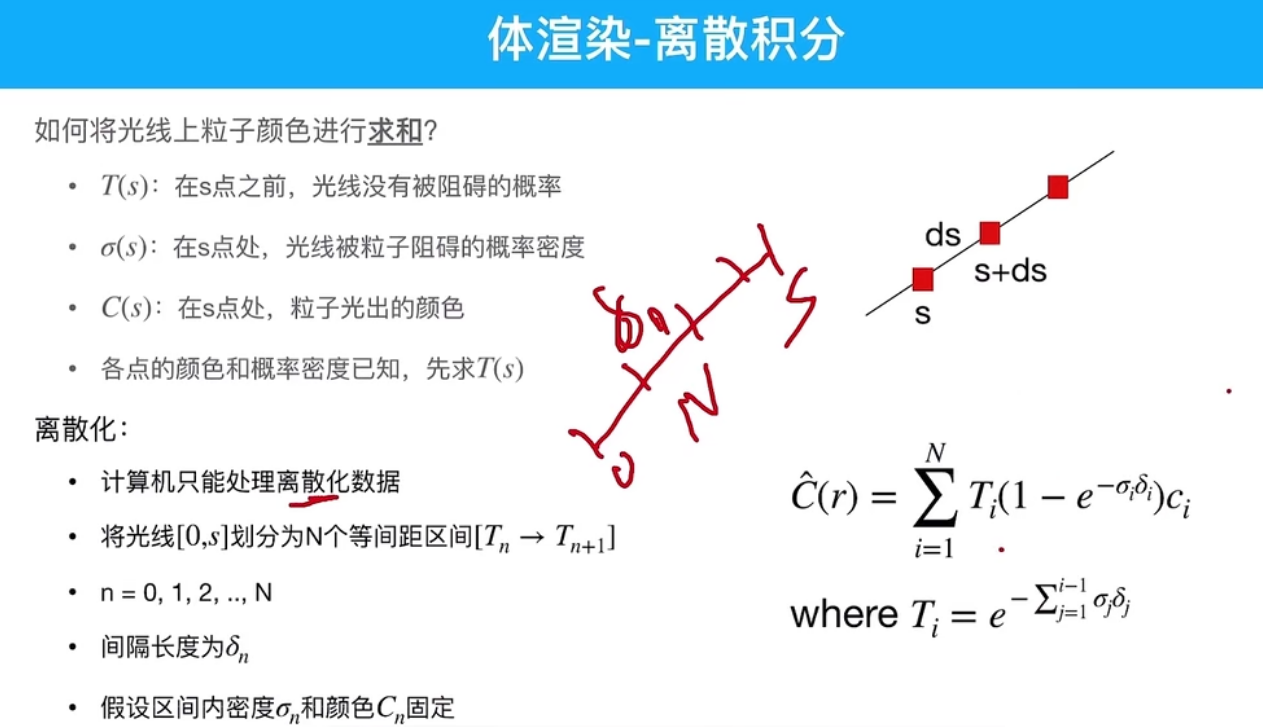

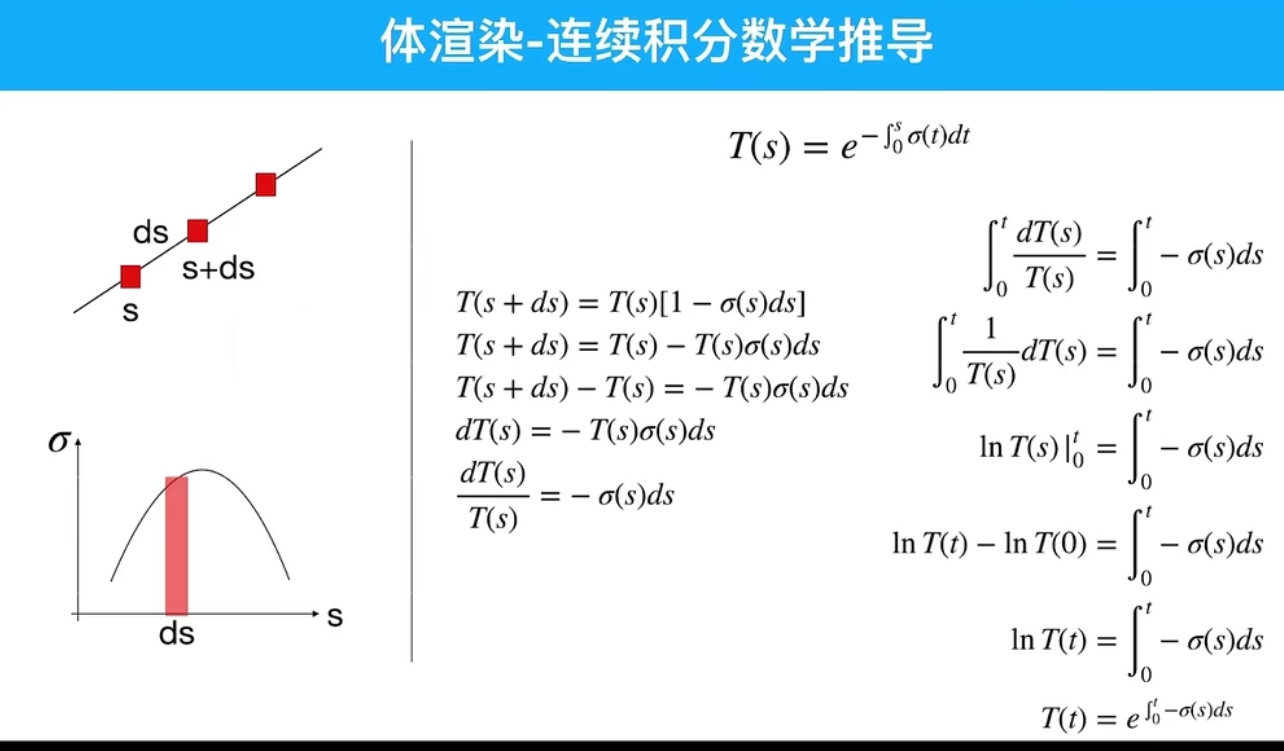

3DGS 足迹合成

alt text alt text

alt text alt text alt text alt text

alt text alt text

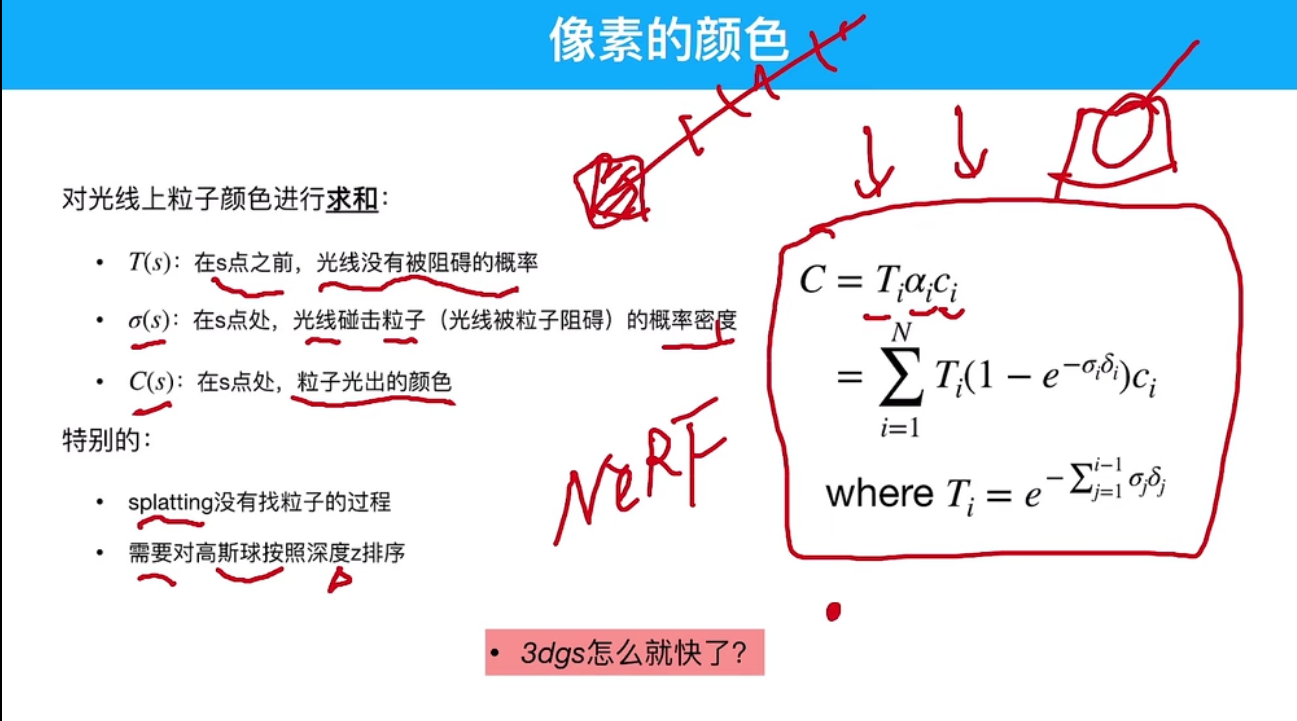

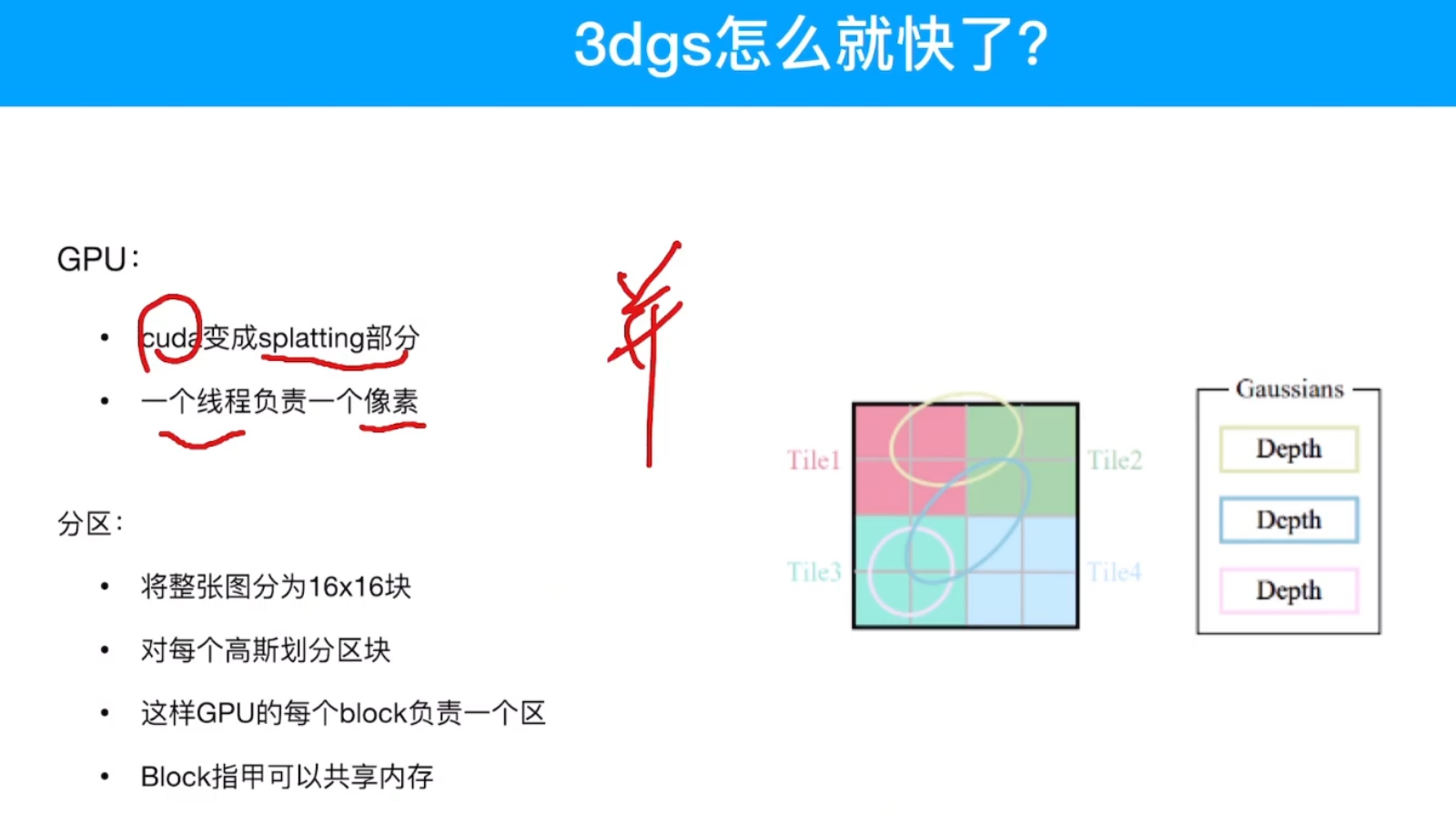

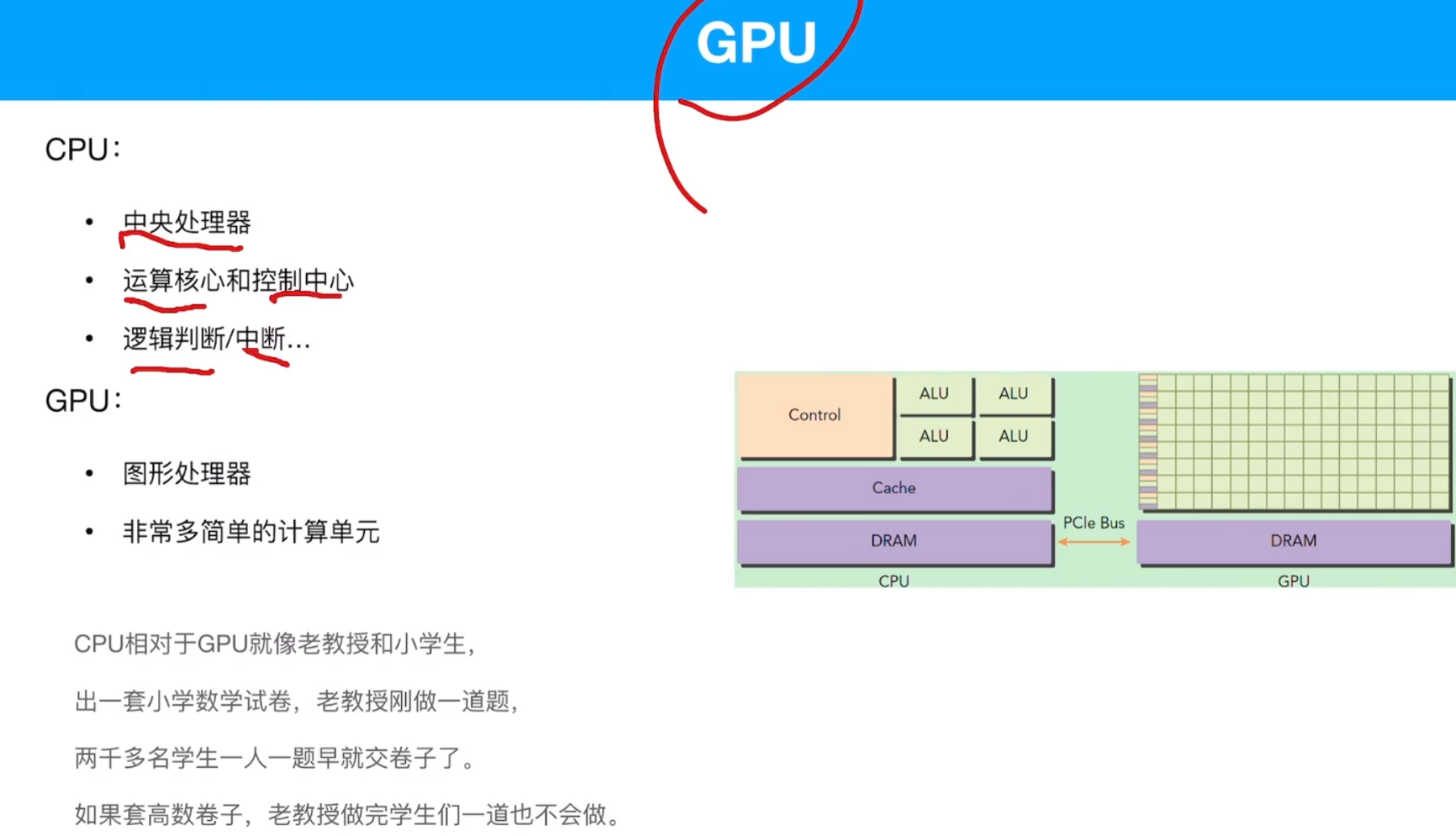

Tip

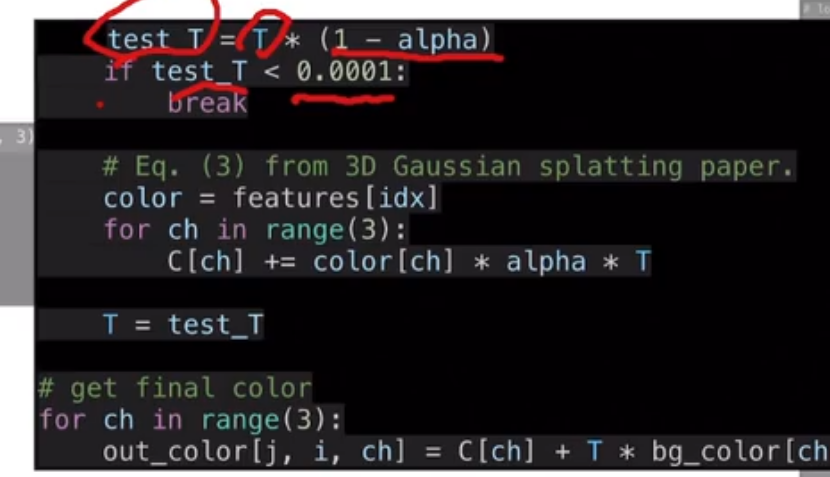

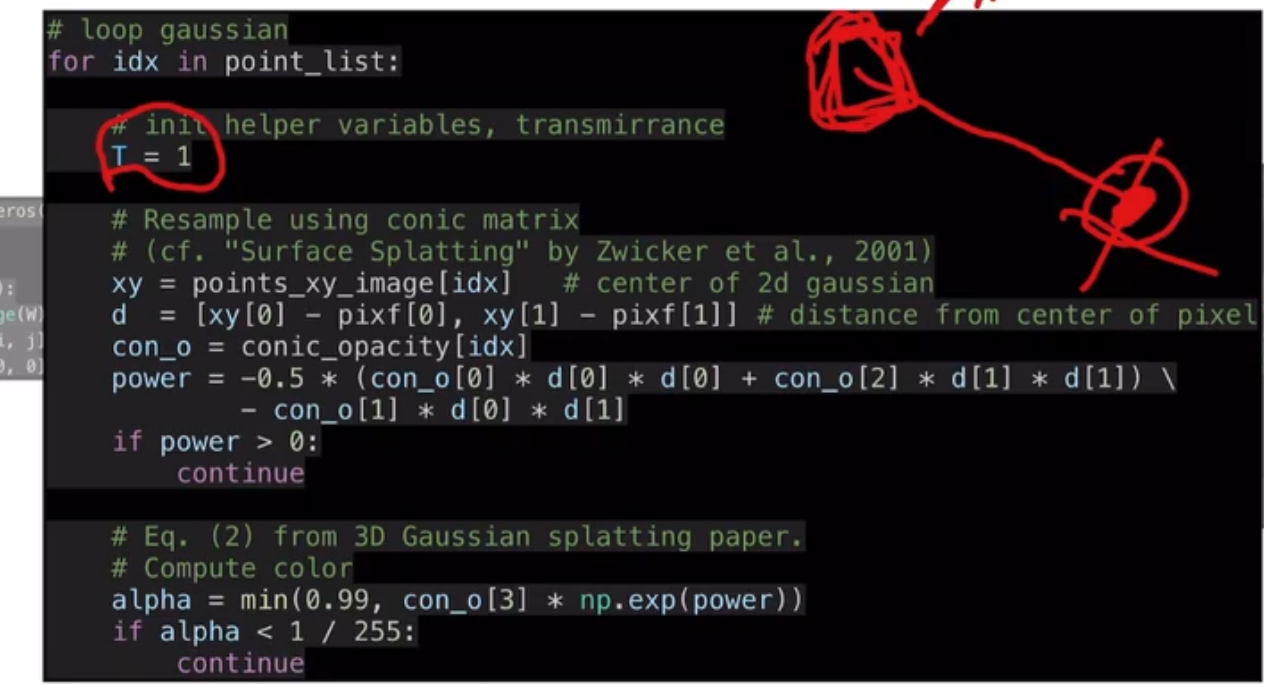

C = Ci * Ai * Ti (颜色(由球谐函数计算得到),不透明度,没有被阻挡的概率,)

alt text alt text

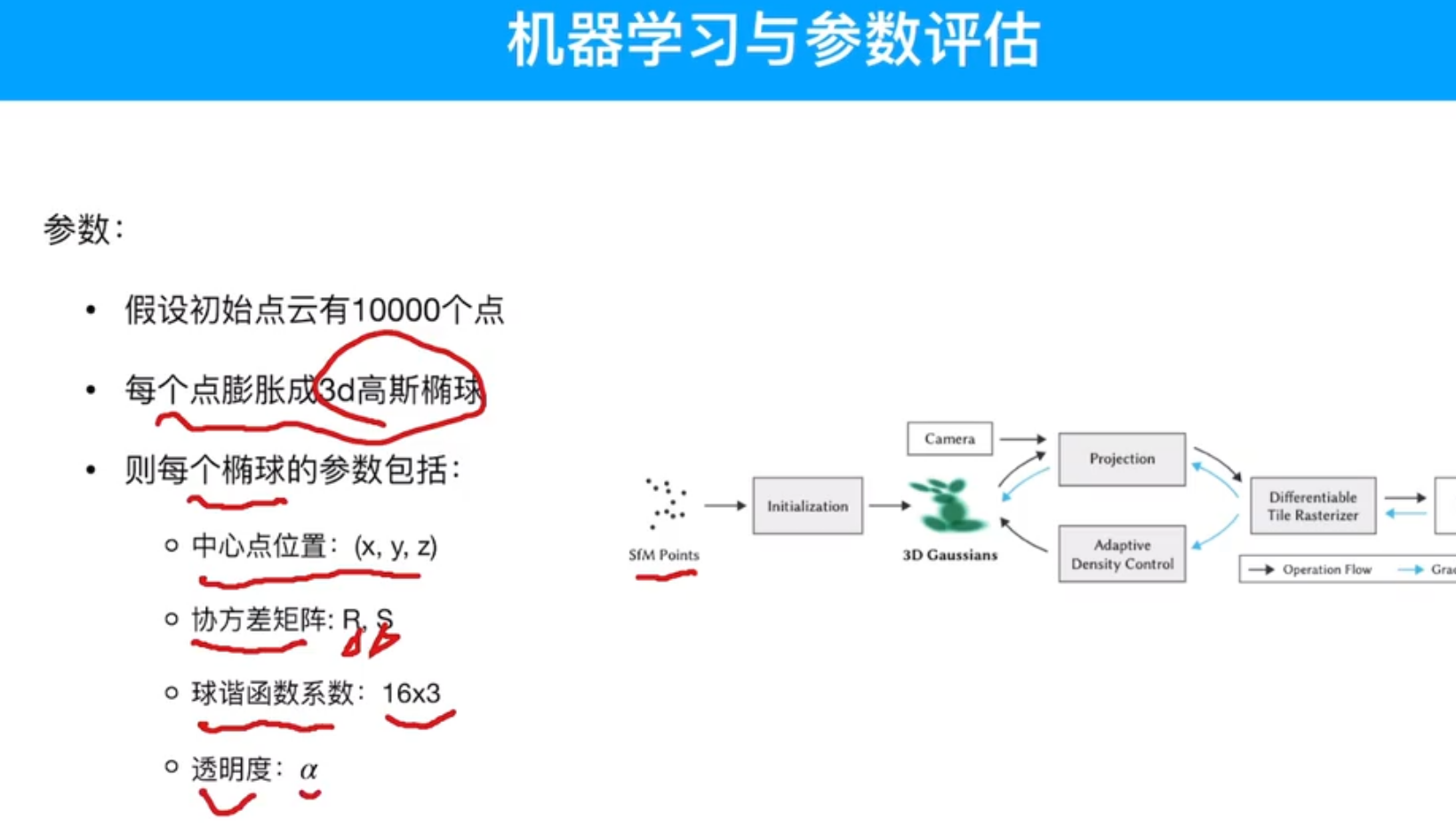

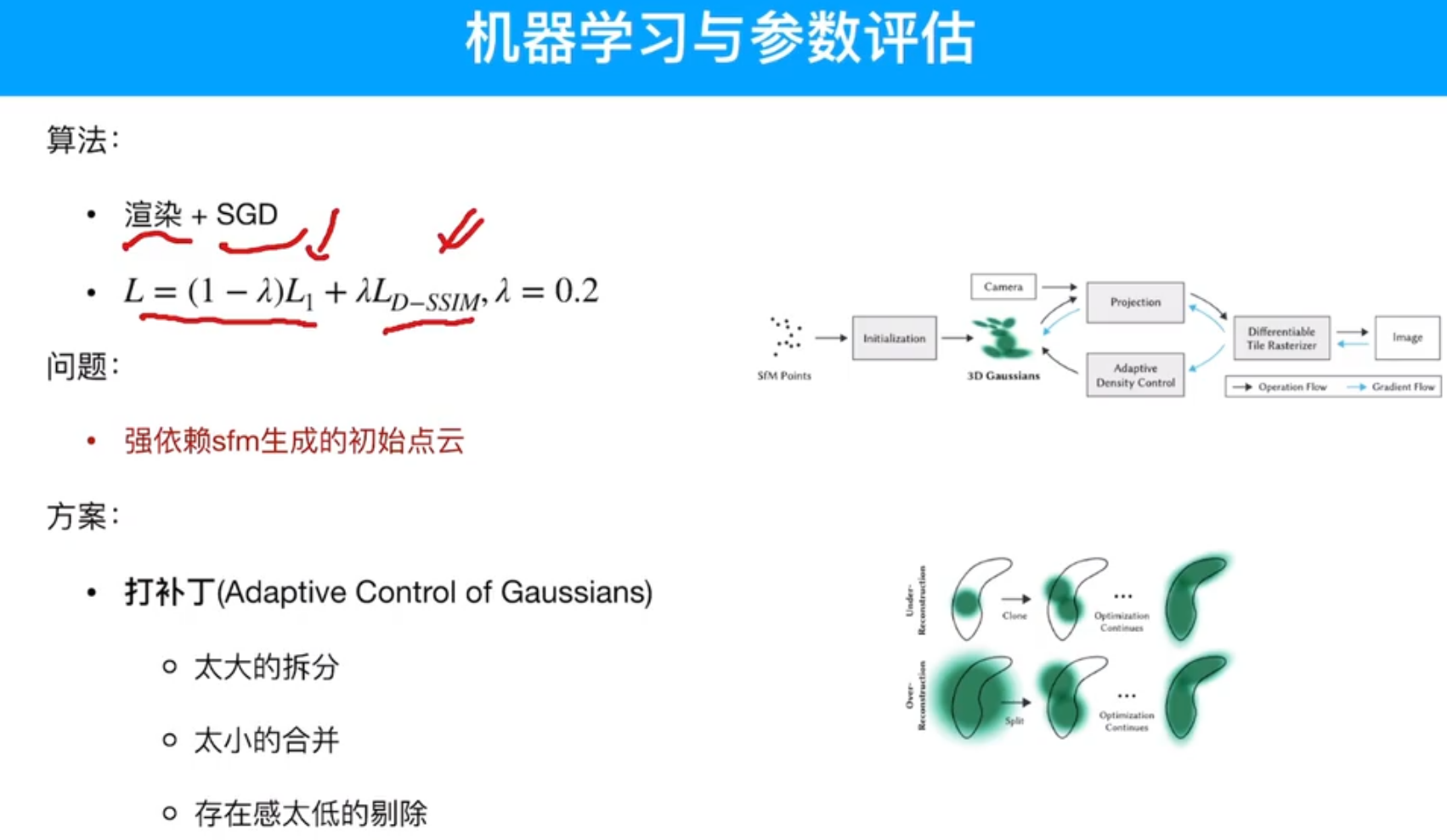

机器学习与参数评估

alt text alt text
